Tuburi de înaltă presiune - tipuri și aplicații

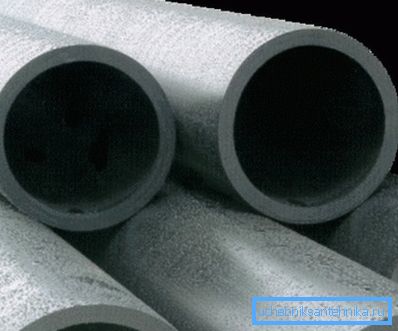

Sarcina principală a oricărei conducte este de a transporta lichide sau gaze și, în unele cazuri, se efectuează sub presiune înaltă. Pentru instalarea unor astfel de conducte, țevile de oțel de înaltă presiune sunt cele mai des folosite, care îndeplinesc toate cerințele de rezistență necesare. Apoi, luăm în considerare tipurile de astfel de țevi și aplicarea lor.

Tipuri de țevi de înaltă presiune
Pentru a transporta lichide și gaze sub presiune înaltă în lumea modernă este necesară foarte des, de exemplu, se găsesc astfel de conducte:
- În industria petrolieră;
- În ingineria mecanică;
- Diferite sisteme hidraulice etc.
Desigur, în diferite aplicații, cerințele pentru aceste produse sunt diferite. Prin urmare, mai jos ne uităm la principalele tipuri.

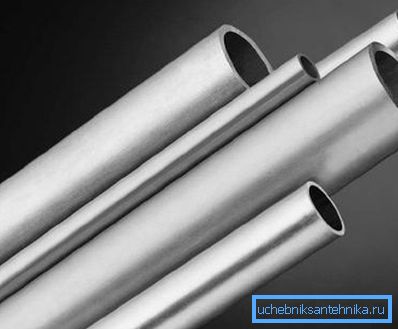

hidraulic
Deoarece este ușor de ghicit din denumire, se utilizează o țeavă hidraulică de înaltă presiune la instalarea unei conducte hidraulice și a diverselor sisteme pneumatice. În plus, ele sunt utilizate în utilaje de construcții și agricole, echipamente speciale etc.
De fapt, acest produs este o țeavă obișnuită, fără sudură, rece, fabricată conform GOST 9567-75 și GOST 8734-75. Un astfel de produs poate avea următoarele dimensiuni:
Diametrul exterior | 4-42 mm |
Grosimea peretelui | 1-2 mm |
lungime | Nu mai mult de 6 m |
Sfat! Dacă conducta este deteriorată, este posibilă repararea țevilor de înaltă presiune utilizând sudarea electrică convențională.

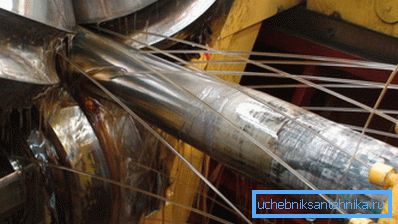

Procesul de producție constă în următoarele etape:
- Prima este pregătirea spațiilor;
- Apoi, țagla este laminată la rece;
- Apoi se efectuează desenarea la rece (în unele cazuri se combină rularea și desenul);
- După aceasta, produsele finite sunt tratate termic și chimic.
Etapa finală este controlul calității, în special, produsele sunt verificate pentru rezistență la presiunea hidraulică, aplatizare, încovoiere etc. Trebuie menționat faptul că fabricarea de țevi de înaltă presiune cu un diametru de 4 mm se realizează conform aceleiași scheme.
Fiți atenți! Acest produs poate fi fabricat atât din oțel obișnuit, cât și din oțel inoxidabil.
Instalarea conductei, de regulă, se realizează prin sudare sau ardere.

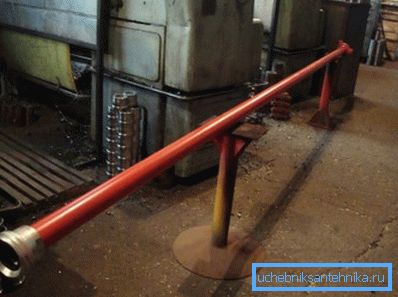

Manifoldnye
Conducta de înaltă presiune (TVD), așa cum sa menționat deja mai sus, este utilizată și în industria petrolieră. Se utilizează pentru pomparea uleiului cu o fracție mare și pentru pomparea apei în fântână, ceea ce vă permite să ridicați uleiul deasupra suprafeței lichidului.
Caracteristica principală a teatrului este capacitatea de a rezista unei presiuni foarte mari - 70 sau mai mult MPa. Această posibilitate se realizează datorită pereților groși din oțel, a căror grosime este proporțională cu diametrul - 5 mm și diametrul de 60 mm.
În ceea ce privește lungimea, poate fi:
- 4000 mm;
- 2000 mm;
- 1100 mm.
Acest produs este fabricat conform GOST 633-80. Gradul de oțel depinde de tipul de amestec pompat, dar cel mai frecvent utilizat este "20". Pentru a asigura protecție împotriva coroziunii, produsul este acoperit cu email roșu NTs-132.
Trebuie spus că produsele trebuie să treacă teste hidraulice sub o sarcină de 130 Pa (cu o grosime a peretelui de până la 12 mm).
Oțel fără sudură pentru conductele de combustibil
Tuburile fără sudură pentru conductele diesel sunt fabricate din oțel de calitate 20 conform GOST 11017-80.
Caracteristicile acestor produse sunt următoarele:
- Lungime - 0,5 la 6 m.
- Prelungirea relativă - face nu mai puțin de 21%.
- Rezistența temporară - trebuie să fie de cel puțin 392 N / mm2 /.
- Diametrul interior - 2 mm.
- Diametrul exterior - 6-7 mm.
Fiți atenți! În acord cu clientul, acest produs poate fi fabricat din alte clase de oțel, de exemplu, 15XM, 30, 10 etc. Prețul produsului poate depinde de gradul de oțel.

Conductă din plastic
De multe ori puteți auzi un astfel de lucru ca "conducta de plastic de înaltă presiune". Imediat trebuie menționat faptul că "înaltă presiune" în acest caz este foarte relativ, deoarece "plasticul" nu este capabil să reziste unor sarcini ca oțelul. Cu toate acestea, este suficient să se reziste la presiunea din instalațiile de încălzire sau de încălzire.
Prin urmare, conductele de plastic sunt utilizate în conductele de uz casnic.
Cel mai adesea ele sunt fabricate din următoarele materiale:

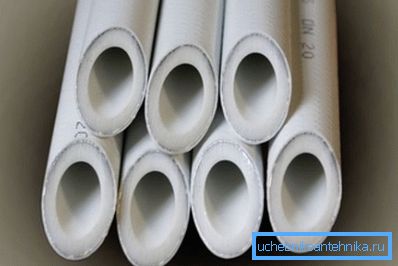

- Polipropilenă (pentru a crește rezistența, sunt armate cu aluminiu sau fibră de sticlă).
- Clorură de polivinil.
- Polietilenă.
La instalarea conductelor de apă și a sistemelor de încălzire, acest material a devenit mult mai popular decât omologul metalic, care este asociat cu o serie de avantaje:
- Rezistența la coroziune;
- Costuri accesibile;
- Abilitatea de a efectua instalarea propriilor mâini, chiar și un laic;
- Durabilitate - conducta poate servi până la 50 de ani;
- Rezistență la medii agresive chimic;
- Instalare de mare viteză;
- Presiune maximă până la 2,5 MPa la temperatura de funcționare.
Diametrul acestor produse se situează în intervalul 16 - 630 mm. Diametrul conductelor de uz casnic este de obicei de 20 - 32 mm.

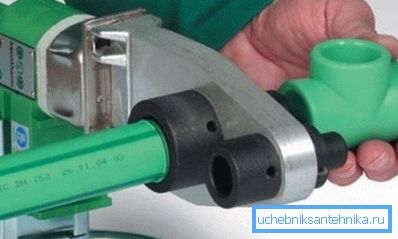

Pentru instalarea celor mai multe tipuri de țevi din plastic utilizați o mașină specială de sudură.
Instrucțiunea pe scurt este următoarea:
- Mai întâi, trebuie să conectați aparatul de sudură la electricitate și să îl încălziți la temperatura de funcționare, care va fi indicată de indicatori.
- Dacă este necesară conectarea unei țevi armate cu aluminiu, este mai întâi necesar să se îndepărteze stratul superior de material cu armare folosind o unealtă specială (stripping).
- Apoi, piesele de lipit trebuie inserate în duza de fier de lipit și așteptați până când materialul se înmoaie.
- După aceasta, piesele trebuie să iasă din duza și să se conecteze una cu cealaltă. În această poziție, ele trebuie ținute până când plasticul îngheață. Dacă nu ați reușit să realizați prima dată o îmbinare de înaltă calitate, ar trebui să tăiați punctul de lipire și să efectuați din nou procedura.
Conform acestei scheme, toate detaliile conductei sunt conectate într-un singur sistem.
Aici, poate, sunt toate punctele principale ale țevilor de plastic de înaltă presiune.
concluzie
În prezent există o mare varietate de țevi proiectate pentru conducte de înaltă presiune. Toate acestea sunt concepute pentru diferite scopuri și condiții de funcționare diferite, având ca rezultat proprietăți și caracteristici diferite. Prin urmare, produsele ar trebui selectate în funcție de scopul lor.
Din videoclipul din acest articol, puteți obține mai multe informații despre acest subiect.
