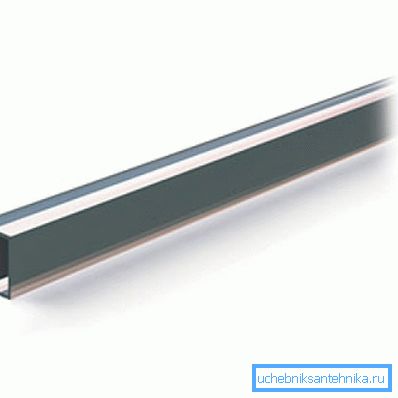

Tuburi pătrată și dreptunghiulară - tipuri și caracteristici
Conductă pătrată și dreptunghiulară este acum activă în aproape toate domeniile industriei. Această configurație mărește semnificativ caracteristicile tehnice ale rezistenței necesare atât în construcții, în proiectarea automobilelor, cât și în fabricarea mobilei. În fiecare an, gama de țevi de profil este în continuă creștere, în comparație cu gama care a fost produsă cu 20-30 de ani în urmă, a crescut cu mai mult de două ori.
De ce dreptunghi
Secțiunea rotundă este potrivită pentru transportul lichidelor sau gazelor. Forma cilindrică menține presiunea mai bună și este mult mai ușor de realizat. Dar produsele din profil sunt mai rezistente la sarcini externe. Configurația și dimensiunile tuburilor rectangulare sunt de așa natură încât au 2 nervuri transversale.
Soiuri de produse
Toate conductele cu secțiune pătrată sau dreptunghiulară sunt divizate în mod convențional în 3 tipuri.
- Cel mai comun tip este considerat a fi construcția sudată.. Un astfel de produs este fabricat din tablă îndoită și sudată pe echipamente speciale. Conductele dreptunghiulare sudate din metal conform GOST 30245 sunt reglementate. Prețul acestor produse este cel mai acceptabil, prin urmare acestea sunt utilizate mai des.
- Produse laminate la cald, au caracteristici operaționale destul de ridicate, sunt mai scumpe în producție, dar această tehnologie permite producerea țevilor cu parametri clar definiți.
- Structuri realizate pe laminoare la rece, inițial au o înaltă rezistență, dar o elasticitate slabă. Pentru a crește elasticitatea tehnologiei utilizate "vacanță". Metalul este încălzit la o anumită temperatură și răcit încet.
Important: orice sortiment de țevi dreptunghiulare în conformitate cu GOST 8639 82 reglementează producția de produse laminate pe role pe role pentru laminarea la cald și la rece.
Care sunt avantajele produselor pătrate și rectangulare?
- Așa cum am menționat mai devreme, datorită prezenței rigidizărilor paralele naturale, astfel de structuri au o rezistență mult mai mare decât conductele laminate la cald din aceeași secțiune. În plus, metalul laminat la cald este disproporționat mai greu și mai voluminos.
- În prezent, aproape toate produsele din metal sunt supuse unui tratament anticoroziv, care asigură o creștere semnificativă a duratei de viață. Oțelurile inoxidabile și aliate nu au nevoie de o astfel de prelucrare inițială.
- Forma dreptunghiulară sau pătrată a țevilor este bine montată pe suprafețe plane verticale și orizontale. Astfel de modele sunt convenabile pentru a înveli orice finisaj.
- În produsele goale este ușor să localizați orice comunicare. De la liniile de cablu până la alimentarea cu apă.
- Designurile dreptunghiulare sau pătrate sunt mai convenabile pentru a stoca, împacheta și transporta, în comparație cu o secțiune circulară, aceste produse ocupă mult mai puțin spațiu.
În ceea ce privește calculele
Pentru a acoperi întreaga gamă de țevi dreptunghiulare într-un singur articol este nerealistă. Principalul lucru pe care trebuie să-l amintiți este că în timpul achiziționării și transportului, greutatea unei țevi dreptunghiulare este foarte importantă, deoarece bazele metalice eliberează produsele în greutate.
Greutatea unui contor de funcționare a unei țevi dreptunghiulare depinde de dimensiunea sa în secțiune transversală și de grosimea peretelui. În condiții de teren, această valoare poate fi calculată, precum și greutatea tablului. Cu alte cuvinte, pentru a face o scanare de design în metri pătrați, se înmulțește cu un tabel fix, masa specifică a acestui metal în grame și grosimea peretelui în milimetri.
Valorile obținute prin astfel de calcule vor fi aproximative. Desigur, le puteți folosi dacă nu aveați un tabel cu date exacte la îndemână. Este chiar mai bine dacă puteți utiliza un calculator online cu ajutorul căruia puteți calcula cu exactitate greutatea unei țevi dreptunghiulare.
De exemplu, prezentăm o parte a tabelului întocmit conform GOST 8645 82 pentru structurile metalice. Același GOST pentru țevi dreptunghiulare reglează parametrii produselor din inox, aliate și alte tipuri speciale de metal.
Tub de oțel greutate.
| Secțiunea tubului dreptunghiular | perete | Greutate 1m / p |
| 20 X 15 mm | 1,5 mm | 0,810 kg |
| 20 X 15 mm | 2,0 mm | 1,070 kg |
| 25 X 15 mm | 1,0 mm | 0,620 kg |
| 25 X 15 mm | 1,5 mm | 0,930 kg |
| 25 X 15 mm | 2,0 mm | 1,225 kg |
| 30 x 20 mm | 1,5 mm | 1,178 kg |
| 30 x 20 mm | 2,0 mm | 1,554 kg |
| 40 x 20 mm | 1,5 mm | 1,401 kg |
| 40 x 20 mm | 2,0 mm | 1,853 kg |
| 40 X 25 mm | 1,5 mm | 1,554 kg |
| 40 X 25 mm | 2,0 mm | 2.057 kg |
| 50 X 20 mm | 1,5 mm | 1,660 kg |
| 50 X 20 mm | 2,0 mm | 2,198 kg |
| 50 X 25 mm | 1,5 mm | 1,778 kg |
| 50 X 25 mm | 2,0 mm | 2,355 kg |
| 50 X 30 mm | 1,5 mm | 1,849 kg |
| 50 X 30 mm | 2,0 mm | 2,449 kg |
| 50 X 40 mm | 1,5 mm | 2100 kg |
| 50 X 40 mm | 2,0 mm | 2 790 kg |
| 50 X 40 mm | 2,5 mm | 3,470 kg |
| 60 x 20 mm | 1,5 mm | 1,849 kg |
Important: în tabelele produselor profilate a fost indicată valoarea teoretică a masei materialului. Standardele permit abaterea datelor teoretice din greutatea reală în limitele a 12%.
Unde sunt folosite tuburile
Acum aproape fiecare șantier utilizează materiale profilate. Amintiți-vă cât de repede se dezvoltă mall-urile moderne de shopping, pavilioanele, sălile de expoziții și alte structuri similare. Toate acestea au devenit posibile deoarece rama din ele este asamblată din grinzi metalice și tevi profilate.
Construcția, una dintre acele zone în care se susține stabilitatea externă a țevilor. Rezistența produselor în susținerea structurilor clădirilor se estompează în fundal. Există un GOST separat pentru țevi rectangulare realizate prin tehnologia de sudare.
Gama de țevi dreptunghiulare conform GOST 30245 2003 are în prezent cea mai largă gamă de dimensiuni pentru produsele sudate.
Important: un fascicul I în caracteristicile sale de rezistență depășește conductele profilate, astfel că țevile pătrate și dreptunghiulare sunt utilizate în structuri intermediare, deschise, cu un nivel mediu de încărcare sau în locuri unde partea estetică a problemei este importantă.
Dar produsele profilate în construcții sunt utilizate nu numai pentru fabricarea grinzilor rulante în clădiri înalte. Nu este mai puțin popular acest material atunci când se aranjează structuri ușor încărcate și tehnologice.
Retelele bimetale rectangulare pot fi găsite în orice birou. Țeavă din plastic dreptunghiulară, potrivită pentru aranjarea liniilor de cablu ascunse în clădiri înalte. Și, în final, pavilioanele de expoziție sau de comerț temporar pliabile, de regulă, sunt realizate tocmai dintr-un astfel de profil. (A se vedea, de asemenea, articolul de stabilire a cablurilor în țevi: caracteristici.)
Această formă este utilizat pe scară largă în fabricarea mobilei. Toți am mers la școală și ne amintim, nu întotdeauna niște mese frumoase, dar fiabile și durabile și mese, asamblate pe baza unor tuburi pătrate sau rectangulare. Designerii mobili moderni nu ignoră aceste profiluri.
Acum, aproape orice vehicul cu roți în mișcare are în design elementele de susținere din tuburi pătrate sau rectangulare. Din căruciorul din țară, remorcă la mașină și terminând cu o mașină de curse sportivă de mare viteză, există astfel de țevi peste tot.
Și în cele din urmă, serele țării, care se asamblează rapid și își dezasamblează rapid mâinile, sunt adesea fabricate din metal ușor de formă. Instrucțiunile pentru asamblarea unor astfel de structuri durează cel mult o pagină și sunt ușor de înțeles la un nivel intuitiv.
Videoclipul din acest articol prezintă tuburi profilate.
concluzie
Nimeni nu va argumenta cu faptul că nu există materiale universale în natură. De asemenea, țevile pătrate și dreptunghiulare nu fac excepție. Dar în multe domenii ale construcțiilor și industriei prelucrătoare, ele sunt un material indispensabil.
