Tuburi rectangulare: specificații tehnice și ecartament

Părțile care au o cavitate interioară și o secțiune transversală în formă de pătrat sau dreptunghi sunt numite tuburi de formă. Ele sunt adesea folosite pentru a face diferite modele cu propriile mâini. Materialul de mai jos vă va permite să sortați întreaga varietate de piese existente și să selectați produsele care se potrivesc cel mai bine nevoilor dumneavoastră.

Caracteristicile țevilor dreptunghiulare

Procesul de fabricație

Profilele metalice de profil pot fi fabricate în două moduri:

1. Prin rotirea produselor rotunde. Pentru a face acest lucru, luați parte din diametrul dorit și se prelucrează folosind o laminor. În funcție de tehnologia utilizată, mărimea și materialul pieselor, se aplică următoarele:

• laminarea la cald - o conductă rotundă este procesată după ce este încălzită la o anumită temperatură;
• la rece - modificarea formei țevii are loc fără tratarea termică prealabilă

1. Apăsând. În acest caz, conducta este formată dintr-un țagle plat, urmată de sudarea unei cusături longitudinale.

Avantajele produselor profilate

Materialul are multe avantaje față de piesele circulare:

1. Chiar și cu efort fizic semnificativ, produsul practic nu este supus deformării.
2. Structurile metalice finite din țevi pătrate și dreptunghiulare sunt foarte durabile. În plus, ele se disting printr-un preț mai mic, deoarece forma golită reduce cantitatea de metal utilizată (spre deosebire de fitinguri și tije pătrate). (A se vedea, de asemenea, articolul Hot-Rolled Pipe: Features.)
3. Produsele de profil au o greutate mai mică comparativ cu părțile cu corp integral.
4. Detaliile dreptunghiulare sau pătrate selectate corect pot fi folosite pentru fabricarea structurilor cu o formă foarte complexă. Se îndoaie bine fără deformare și este mai ușor de sudat cu alte părți.
5. Produsul are o durată lungă de viață (în special cele realizate din metale neferoase).

Dimensiunea produsului este determinată pe baza sarcinilor pentru care este destinat. Unele tipuri de țevi de profil sunt realizate din oțeluri speciale, care pot rezista la condiții agresive de mediu. Aceste părți sunt utilizate pentru instalarea instalațiilor de foraj în largul mării și în zone cu temperatură foarte scăzută a aerului.

Fiți atenți! Utilizarea structurilor metalice din părțile profilate poate reduce semnificativ cantitatea de beton utilizată și, în consecință, poate reduce greutatea structurii. Datorită acestui fapt, puteți construi rapid clădiri înalte și puteți construi o fundație mai puțin masivă pentru ele.

Tipuri de țevi de secțiune dreptunghiulară

Opțiuni de reglementare

Gama de țevi dreptunghiulare în conformitate cu GOST este destul de diversă. Acestea sunt clasificate în funcție de diferite criterii, ceea ce vă permite să abordați mai conștient alegerea soiului de care aveți nevoie.

Generalul GOST pentru țevi profilate are numărul 13663-86.

Conform acestui document, există mai multe tehnologii care produc produse:

• laminate la cald fără sudură;
• rece format fără sudură;
• electric;
• produse electrice deformate la rece.

În mod separat, se disting următoarele standarde care reglementează caracteristicile tehnice ale pieselor:

• produse rectangulare - conform GOST 8645-68;
• pătrat - conform GOST 8639-82.

Instrucțiunile de mai sus prevăd că modelele fabricate ar trebui să aibă următorii parametri:

• lățimea laturii părții pătrate este de 10 până la 180 mm (de la 32 la 60), iar grosimea peretelui este de la 1 la 14 mm (de la 4 la 6);
• dimensiunile unui produs dreptunghiular trebuie să fie de 15x10 mm (28x25), iar grosimea peretelui de la 1 la 12 mm.

Lungimea produselor depinde de metoda de producție. În detaliu, acești parametri sunt enumerați în tabel.

Domeniul de aplicare

Principalele avantaje ale produselor sunt evidente:

• înaltă rezistență la îndoire;
• greutate mică;
• rezistență bună la diferite sarcini.

Din acest motiv, piesele de profil sunt distribuite pe scară largă în multe industrii. Produsele vin în diferite dimensiuni, pot fi date aproape orice formă. Majoritatea structurilor metalice complexe sunt realizate din țevi pătrate sau rectangulare.

Scopul principal al materialului în cauză:

• construcția de structuri de susținere cu greutate redusă;
• construcția de situri pentru diverse scopuri funcționale;
• instalarea suporturilor metalice și barelor de rigiditate transversală;
• crearea de cutii pentru fixarea cablurilor și așa mai departe.

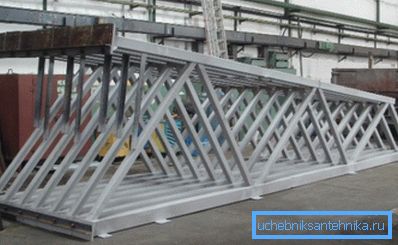

Din produsele în cauză sunt cadre foarte ușoare și durabile. Deoarece acest material este distribuit pe scară largă în industria automobilelor, acesta este utilizat pentru fabricarea de publicitate și alte structuri similare.

Produsele din elemente de bază conțin 30-40% mai puțin metal, ceea ce permite utilizarea unor fundații mai puțin masive, reducând în continuare costul estimat al construcției.

Pentru a conecta părți de conducte sunt de obicei utilizate:

• sudura electrica;
• conectarea la șuruburi.

Alte caracteristici

Datorită coastelor rigidizate formate de cele patru colțuri ale dreptunghiului sau pătratului, conducta este foarte durabilă deoarece este folosită pe scară largă în construcția de clădiri. Greutatea sa scăzută și cavitatea interioară practic nu afectează rigiditatea secțiunii curbe.

Acest lucru se datorează faptului că, atunci când este îndoit, sarcina principală cade pe margini. În același timp, din cauza lipsei unui nucleu, acesta din urmă nu este supus distrugerii și deformării severe. Sarcina principală este alegerea secțiunii corecte a piesei.

Un alt factor important este rentabilitatea. Datorită faptului că costul conductelor profilate este cu aproximativ un sfert mai mic decât cel al produselor convenționale cu diametrul similar, este posibil să se economisească în mod semnificativ achiziția de materiale pentru construcții. În plus, ele sunt mai ușor de transportat, depozitate și montate pe suprafețe netede.

Conectarea acestor componente se face cu ajutorul mașinilor de sudură automate și semi-automate. Această cusătura are o rezistență sporită, deoarece este o țeavă pătrată și dreptunghiulară care este utilizată pentru a crea structuri metalice complexe și masive.

Sfat! Atunci când cumpărați țevi pentru construcții, asigurați-vă că verificați calitatea acestora. Greutatea țevii trebuie să se potrivească exact cu parametrii specificați în GOST.

concluzie

Țevile dreptunghiulare și pătrate sunt un material excelent care este utilizat pe scară largă în industria construcțiilor. Folosindu-le, nu puteți proiecta numai clădiri solide și fiabile, dar, de asemenea, reduce semnificativ costul estimat de lucru. Mai multe detalii despre acest lucru pot fi găsite în videoclipul din acest articol.
