Canalele de ventilație și conductele de aer în apartamente

Nu este completă construirea unei case de locuit fără instalarea și conectarea unui sistem de ventilație naturală sau forțată. În clădirile cu mai multe etaje, canalele de aer din cărămidă sau betonul solid sunt folosite cel mai adesea pentru îndepărtarea aerului evacuat dintr-o zonă rezidențială în atmosferă, instalate imediat în timpul construcției unei case. Atunci când teancul de ventilație este înfundat sau dacă este necesar ca conducta să fie transferată într-un alt loc, pentru instalarea externă sunt utilizate niște conducte de aerisire rectangulare noi din metal sau din plastic.

Reguli pentru amenajarea conductelor de ventilație

Atunci când efectuați lucrări de reparație sau montaj, trebuie să știți că amenajarea unui nou sistem de ventilație sau re-echiparea acestuia cu mâinile proprii trebuie să fie realizată în strictă conformitate cu codurile și regulamentele constructive stabilite.

Pentru a face cititorul mai ușor să se ocupe de această sarcină simplă, acest articol va oferi o scurtă trecere în revistă, care descrie principalele caracteristici ale aranjamentului conductelor principale și al conductelor de ventilație în casele și apartamentele particulare.

Soiurile canalelor de ventilație

În funcție de caracteristicile lor de proiectare și poziționarea relativă a canalelor de ventilație în raport cu pereții caroseriei clădirii, toate conductele de aer pot fi împărțite în mai multe tipuri.

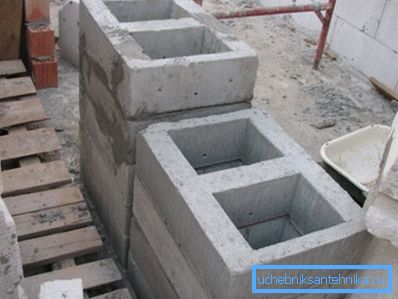

1. Cablurile de ventilație construite de secțiune transversală dreptunghiulară sau pătrată sunt, de regulă, așezate în pereții de sprijin ai unei clădiri în timpul construcției. În fabricarea lor, utilizarea cel mai frecvent a canalelor de ventilație din cărămizi sau formarea blocurilor de beton armat special destinate instalării unor astfel de sisteme.

1. Conductele de aer false sau suspendate reprezintă cel mai adesea conducte plate pentru ventilație, sub formă de structuri prefabricate în formă de cutie, din oțel tablă zincată.. Instalarea și conectarea acestor sisteme se realizează după finalizarea lucrărilor de construcție și finisare, iar în cazul reamenajării spațiilor - după finalizarea reconstrucției, conform unui proiect tehnic special dezvoltat.
2. Externe sau cu alte cuvinte, canalele suplimentare de ventilație sunt o structură de construcție detașată instalată în exteriorul clădirii.. Un astfel de sistem poate fi realizat din cărămidă, beton solid, precum și prefabricate din oțel zincat sau din oțel inoxidabil.

Sfat! Conductoarele de aer în case particulare se recomandă să fie așezate în paralel cu coșul de fum, în imediata apropiere a acestuia. Un astfel de aranjament, datorită fluxului ascendent de aer cald, poate crește în mod semnificativ pofta și, în consecință, poate îmbunătăți eficiența sistemului de ventilație.

Selectarea materialelor

În prezent, pentru instalarea conductelor de aer sunt oferite un număr mare de materiale diferite, ale căror prețuri pot varia semnificativ, însă alegerea potrivită depinde în principal de condițiile specifice de construcție și de utilizarea specifică a unei încăperi.

1. Conductele de aer din beton monolit construite sunt de înaltă rezistență și durabilitate, ușor de întreținut și, în plus, cu umplutură uniformă monolitică, au o rezistență mică la mișcarea fluxului de aer.
2. Cărămida solidă are proprietăți operaționale similare, însă, în majoritatea cazurilor, zidăria canalelor de ventilație poate produce turbulențe turbulente, ceea ce reduce în mod semnificativ pofta, deci se recomandă utilizarea acesteia atunci când se instalează sisteme de ventilație cu circulație forțată a aerului.

1. Canalele metalice și de plastic pentru ventilație nu prezintă nici un dezavantaj, dar sunt mai puțin durabile, prin urmare trebuie protejate împotriva impactului mecanic extern. În plus, toate produsele metalice (cu excepția oțelului inoxidabil) sunt supuse coroziunii atmosferice și, prin urmare, au nevoie de o protecție suplimentară împotriva umezelii rezultate din formarea condensului.
2. Pentru instalarea în interiorul unei cărămizi sau a unui perete de beton se utilizează, de asemenea, canale de azbest și ciment. Din punct de vedere al aerodinamicii și al performanței, acest material este cel mai potrivit pentru instalarea sistemelor de ventilație încorporate în procesul de construire a unei clădiri din cărămidă sau solidă.

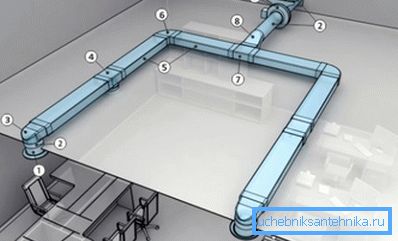

3. Pentru instalarea unui sistem de ventilație într-un spațiu închis, cum ar fi în spatele tavanelor suspendate sau în spatele panourilor de perete din ghips, plăcile de ventilație plane, de grosime mică, realizate din plastic sau metal, sunt potrivite.

Sfat! La ventilarea cu aer liber cu auto-asamblare, cu circulație naturală a aerului, se recomandă utilizarea canalelor de aerisire din material plastic rotund, deoarece, datorită formei și suprafeței interioare netede, acestea produc o rezistență minimă la mișcarea aerului.

Fabricarea independentă a conductei

După cum sa menționat mai sus, este mai bine să se utilizeze o țeavă rotundă de azbest și ciment pentru instalarea unei canale integrate, prin urmare instrucțiunile pas cu pas pentru instalarea unei astfel de canale de ventilație într-un perete de zidărie vor fi prezentate mai jos.

1. Purtătorul de zid de cărămidă și jumătate și jumătate de cărămidă se așează în mod obișnuit până la nivelul locației ventilației.
2. În partea inferioară a conductei de azbociment, tăiați peretele frontal pe linia axială, la o înălțime de 120 mm, astfel încât la capătul acestuia să se formeze o fereastră cu trepte.
3. În planul superior al zidăriei, instalați țeavă de azbest-ciment cu fereastra tăiată în cameră și fixați-o temporar la structurile de construcție (coloane, grinzi, tavan) cu un fir de tricotat.
4. Continuați zidăria în același mod, plasând caramida pe marginea din față și în spatele conductei de azbest-ciment.
5. Astfel, trebuie să aduceți capătul superior al conductei de azbest-ciment cu cărămida înconjurătoare la un nivel care nu este mai mic decât partea superioară a creastei acoperișului.

Sfat! Pentru a conecta o conductă de aerisire orizontală la o șină verticală pe alte etaje, în locul potrivit al țevii de azbociment, este necesar să tăiați o fereastră dreptunghiulară sau pătrată cu o lățime egală cu diametrul acesteia și o înălțime de cel puțin 120 mm.

Cerințe tehnice de reglementare

Atunci când efectuați lucrări de instalare în mod independent, este necesar să respectați normele și regulile general acceptate care se referă la amenajarea sistemelor de ventilație, iar forma secțiunii interne și dimensiunile canalelor de ventilație trebuie să respecte cu strictețe cerințele documentelor de reglementare.

1. Ventilația de evacuare din încăpere ar trebui amplasată cât mai aproape de tavan, iar distanța de la marginea superioară la tavan nu trebuie să depășească 100 mm.
2. Dacă ieșirea țevii de pe acoperiș este situată la mai puțin de 1500 mm de creasta acoperișului, înălțimea sa trebuie să fie cu cel puțin 500 mm mai mare decât creasta.
3. Pentru a îmbunătăți forța naturală și pentru a proteja coloana verticală de precipitații, ieșirea acesteia trebuie să fie echipată cu un deflector special din oțel inoxidabil.

1. Pantele verticale cu circulație naturală a aerului trebuie să aibă o arie a secțiunii transversale de cel puțin 140-180 cm ?, care corespunde aproximativ diametrului țevii de 120-150 mm.
2. Suprafața secțiunii transversale a coloanelor verticale cu circulație forțată a aerului trebuie să fie de cel puțin 90-130 cm², care corespunde unui diametru al unei țevi circulare de 100-130 mm.
3. Toate conductele de ventilație verticale și orizontale care trec prin scări, mansarde sau alte încăperi neîncălzite ar trebui să aibă izolație termică din tablă de polistiren expandat sau vată minerală cu o grosime minimă de 50 mm.
4. Pentru a asigura o împingere normală, în sistemele cu circulație naturală sau forțată a aerului, toate conexiunile trebuie să fie complet strânse și fără semne vizibile de deteriorare.

concluzie

Indiferent de materialul selectat și de tehnologia de fabricație, toate conductele de aer și conductele de aerisire conform SNiP 2.04.05-91 "Încălzire, ventilație și aer condiționat" trebuie să respecte pe deplin caracteristicile tehnice specificate în acest document de reglementare.

Pentru a obține informații mai detaliate cu privire la această problemă, puteți viziona videoclipul din acest articol sau puteți citi documentația de reglementare și tehnică relevantă de pe site-ul nostru.
