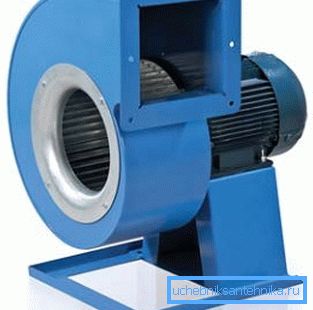

Ce este un melc de aerisire: caracteristicile dispozitivului

Așa-numitul melc de ventilație nu poate însemna mereu același tip de dispozitiv de ventilație coercitivă - principalele caracteristici comune sunt forma unității, dar nu principiul de funcționare și direcția fluxului de aer.

Dispozitivele de injecție de acest tip pot:

• radical diferit de principiul lamelor dispozitivului;
• și poate fi, de asemenea, de tip de intrare sau de evacuare, care este direcționarea fluxului în direcția opusă.

Acestea sunt de obicei utilizate pentru cazanele cu combustibil solid de dimensiuni mari, magazine de producție și clădiri publice, dar despre toate acestea mai jos, și în plus - video în acest articol.

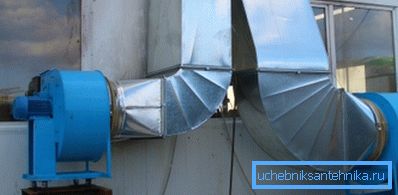

Ventilație mecanică

Notă. Unitățile de injecție / aspirație cu un motor electric numite cohlee nu sunt potrivite pentru ventilație, deoarece pot direcționa fluxul de aer într-o singură direcție.

Tipuri de ventilație

• După cum puteți vedea în imaginea superioară, cuvântul ventilație poate însemna căi de schimb de aer complet diferite și este posibil să nu fi auzit nici măcar despre unele dintre ele, dar vom analiza pe scurt doar cele mai de bază.
• În primul rând, există o metodă de evacuare binecunoscută atunci când aerul cald sau poluat este scos din încăpere.
• În al doilea rând, există o opțiune de aprovizionare, și cel mai adesea este adăugarea de aer proaspăt rece.
• În al treilea rând, este o combinație, adică o opțiune de alimentare și de evacuare.
• Sistemele de mai sus pot funcționa în mod natural, dar pot funcționa forțat, folosind ventilatoare axiale (axiale), radiale (centrifuge), diametre (tangențiate) și diagonale. În plus, capota și fluxul de aer pot fi efectuate fie în general, fie în modul local. Adică conducta este furnizată unei destinații specifice și îndeplinește funcția de suflare sau de evacuare.

exemple

Notă. Mai jos luăm în considerare mai multe tipuri de melci, care sunt utilizate pentru principalele tipuri de ventilație.

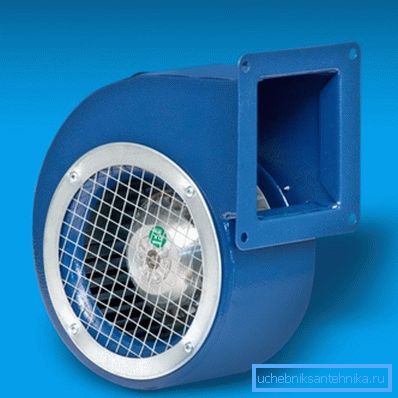

BDRS 120-60 (Turcia) este un melc radial de evacuare cu o greutate de 2,1 kg, o frecvență de 2325 rpm, o tensiune de 220 / 230V / 50Hz și un consum maxim de putere de 90W. În același timp, BDRS 120-60 este capabil să pompeze la maximum 380m.³/ min de aer cu un interval de temperatură de la -15 ° C la + 40 ° C, are o clasă de siguranță IP54.

BDRS poate avea mai multe dimensiuni, motorul rotativ extern este fabricat din oțel zincat și este protejat de o parte cu o grila cromată, care împiedică pătrunderea elementelor terțe pe rotor.

Instalația radială de admisie-evacuare radiantă Dundar CM 16.2H rezistentă la căldură este folosită în mod obișnuit pentru pomparea aerului fierbinte din cazanele cu combustibil solid, cu toate că instrucțiunile permit, de asemenea, utilizarea acestuia în încăperi de diferite scopuri. Debitul de aer în timpul transportului poate avea o temperatură de la -30 ° C la +120 ° C, iar melcul în sine poate fi rotit la 0? (poziție orizontală), 90 °, 180 ° și 270? (motorul din partea dreaptă).

Modelul CM 16.2H are o turație de 2750 rpm, o tensiune de 220 / 230V / 50Hz și un consum maxim de putere de 460W. Unitatea cu greutatea de 7,9 kg poate pompa un volum maxim de 1765 de metri³/ aer minim, nivel de presiune 780Pa, are un grad de protecție IP54.

Diferite modificări ale VENTS VShCHUN pot fi utilizate pentru nevoile de ventilație de alimentare și de evacuare și de aer condiționat în spații de diverse scopuri și au o capacitate de transport aerian de până la 19000m³/ oră

Un astfel de volut centrifugal are un corp rotativ spiralat și un rotor, montat pe axa unui motor asincron trifazat. Carcasa VSHCHUN din oțel, care este ulterior acoperită cu polimeri

Orice modificare implică posibilitatea de a roti carcasa la dreapta sau la stânga. Acest lucru vă permite să vă alăturați conductelor de aer existente sub orice unghi, dar pasul dintre poziția fixă ​​este 45 °.

De asemenea, pe diferite modele, pot fi utilizate fie motoare asincrone în doi timpi sau în patru timpi, cu rotor extern, iar rotorul său sub formă de lame curbate înainte este fabricat din oțel galvanizat. Rulmenții cu role cresc durata de viață a unității, turbinele echilibrate la fabrica reduc semnificativ zgomotul, iar nivelul de protecție este IP54.

În plus, pentru VSBUN, puteți regla viteza cu propriile mâini utilizând un controler auto-transformator, care este foarte convenabil pentru:

• schimbarea anotimpurilor;
• condițiile de muncă;
• spații și așa mai departe.

În plus, mai multe unități de acest tip pot fi conectate simultan la dispozitivul autotransformator, însă condiția principală trebuie să fie îndeplinită fără nici o greșeală: puterea totală a acestora nu trebuie să depășească puterea transformatorului.

Caracteristici tehnice VENTS VSHCHUN

Notă. Tabelul de mai sus prezintă caracteristicile tehnice ale unor modificări ale VENTS VSHUN.

concluzie

Este de remarcat că melcii de ventilație pot fi utilizați nu numai pentru volume mari (ateliere de producție, clădiri publice etc.), ci și pentru nevoile gospodăriei, în special pentru încălzire. Desigur, prețul unităților va diferi semnificativ, dar acest lucru este guvernat de creșterea sau scăderea puterii.
