Ce sunt schimbătoarele de căldură pentru ventilație:
Înlocuirea aerului în încăpere atunci când diferența de temperatură din interior și din exterior este întotdeauna amenințată de disconfort și uneori chiar inacceptabilă. Prin urmare, fabricarea schimbătoarelor de căldură pentru ventilație este, în unele cazuri, esențială pentru crearea condițiilor civilizate.
Astfel de construcții pot funcționa din electricitate, din apă și din căldura naturală a stratului superior al solului, dar costul lor, care este destul de natural, va diferi foarte mult unul de celălalt. Acordăm acum atenție opțiunilor mai ieftine și informații exhaustive vă va arăta videoclipul din acest articol.
Schimbătoare de căldură
Notă. Schimbătorul de căldură electric, de sol sau de apă pentru ventilație este proiectat să stabilizeze temperatura aerului aspirat. Prin urmare, trecând printr-un dispozitiv încălzit sau răcit, debitul de aer poate fi încălzit sau răcit, în funcție de condițiile de temperatură ale unității.
diferențele
- Așa cum am spus, există trei tipuri de schimbătoare de căldură în conformitate cu metoda de menținere a temperaturii:
- electric (transformă energia electrică în căldură sau rece);
- apă (utilizează temperatura agentului de răcire lichid în sistemul de încălzire sau încălzitor de aer);
- (foloseste temperatura naturala a stratului superior al pamantului).
- În plus, unitățile subterane pot fi, de asemenea, diferite, adică canale și canale. Instalațiile canalului implică un sistem de conducte (conducte) îngropate sub pământ prin care trece aerul de admisie.
- Dar pentru instalarea fără țevi, conductele sunt necesare numai pentru a aspira aerul de pe suprafață și a-l trage în cameră - tratamentul termic are loc într-o nișă specială, de obicei umplută cu pietriș, dar mai mult pe partea inferioară.
Notă. Există încă un tip de schimbător de căldură - este un recuperator, care în traducerea din latină înseamnă literalmente primirea înapoi sau întoarcerea. Aceasta este o instalație de suprafață care folosește căldura gazelor provenite din încăpere. Adică aerul tras în contact cu fluxul evacuat prin peretele subțire, menținând astfel o temperatură constantă.
Sisteme de apă

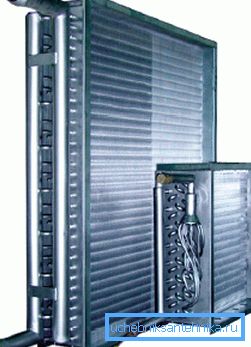

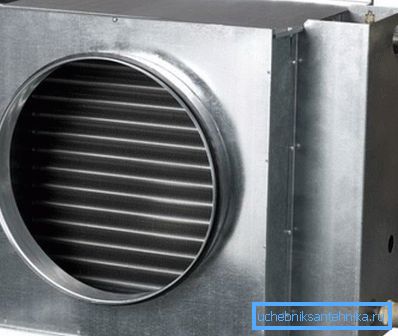

Un schimbător de căldură de apă cu două, trei sau patru rânduri pentru aerul proaspăt poate fi încorporat în sistemul de alimentare cu căldură - exact așa cum le produce industria noastră (este posibil să existe și alte opțiuni undeva). Un număr mai mare de rânduri ajută la creșterea zonei de contactare a aerului de admisie cu lichidul de transfer termic (prin perete).
Dar mai multe conducte pentru aer, cu atât mai puțin spațiu este lăsat pentru transmisia lichidului de răcire, deci aici trebuie fie să măriți în mod semnificativ dimensiunea mixerului, fie să găsiți un sol de mijloc.

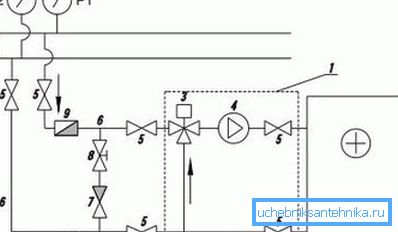

Principala problemă a schimbătorilor de căldură de acest tip este incapacitatea de a controla temperatura aerului de admisie - este complet dependentă de încălzirea încălzitorului, dar există o ieșire. Pentru a putea regla temperatura debitului, instalați o supapă cu trei căi, care direcționează fluidul de transfer de căldură de-a lungul unui cerc mare sau mic.
Și, de asemenea, poate opri, în general, mișcarea sa cu încălzire suficientă a cercului mare, conform instrucțiunilor. Astfel, dacă senzorul indică faptul că încăperea sa încălzit suficient, lichidul de răcire este trimis într-un cerc mic, astfel că circulația continuă, deși zona de transfer de căldură este practic anulată.

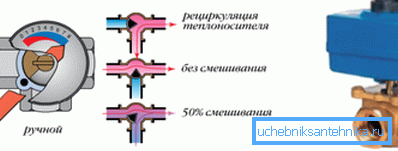

Macaralele cu trei căi sunt:
- mecanic, unde controlul debitului lichidului de răcire se face manual;
- automat, în cazul în care fluxul este regizat de un servo condus de 220V (prețul său este, desigur, mult mai mare).
Ultima opțiune vă permite să setați o anumită temperatură, iar reglajul de încălzire va avea loc în modul automat, menținând astfel nu numai temperatura apei, ci și temperatura aerului de admisie care trece prin mixer.
Apă subterană
Beneficabil din punct de vedere financiar este schimbătorul de căldură de la sol pentru ventilație, deoarece cheltuiești bani numai pe instalația și materialele tale, și primești energia termică gratuit de la nivelul intestinelor pământului.

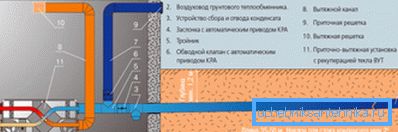

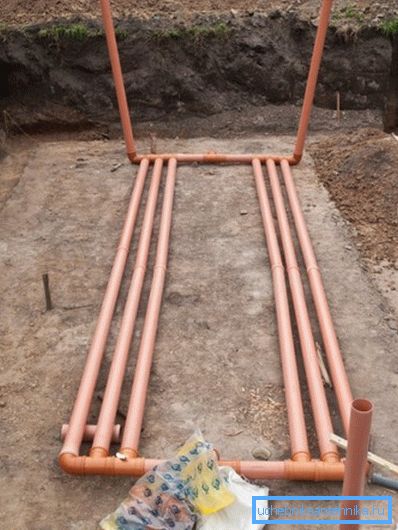

Cel mai adesea pentru instalarea unui astfel de sistem se utilizează țevi din policlorură de vinil (PVC) cu un diametru de 200-250 mm. Acestea sunt proiectate pentru a pune canale - acestea sunt relativ ieftine și sunt foarte convenabil pentru a instala, datorită prize și benzi de etanșare. În plus, instalarea țevilor de canalizare pe rotații nu necesită lucrări de sudură sau lipire - astfel de diferențe sunt posibile datorită unor accesorii (unghiuri, teuri, quadrangles și reduceri).
Când se dau tevi subterane, este necesar să se adere la o anumită adâncime, care depinde de nivelul de înghețare a solului în regiune. De exemplu, dacă în zona dvs. solul din timpul iernii îngheață la o adâncime de un metru, atunci va fi cald cu o jumătate de metru mai mic.
Prin urmare, instalarea ar trebui să se desfășoare la o adâncime de un an și jumătate sau doi metri, în cazul în care temperatura nu scade sub 10 ° C. De asemenea, este necesar să se respecte o pantă de aproximativ 2 cm / 1 m pentru a permite condensului să curgă în interior.

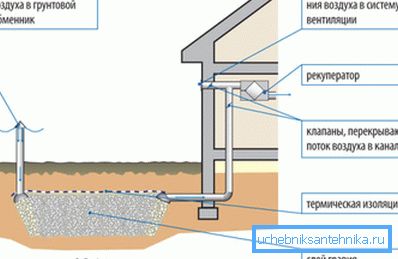

Dar dacă doriți să instalați un astfel de sistem pentru propria dvs. casă, îl puteți face fără canal. Aceasta este, în loc de țevi îngropate sub pământ, veți folosi o nișă umplută cu dărâmături, care va servi ca un loc pentru încălzirea aerului de admisie.
Pentru a face acest lucru, din nou, trebuie să cunoașteți profunzimea înghețării solului în regiunea dvs., astfel încât, trecând de la el 0,5-1m, să săturați o groapă la adâncimea de 3,5-4m și undeva la o lățime de 80 cm. Groapa este umplută cu pietriș (cu atât fracțiunea mai mare, schimbarea mai bună a aerului) este exact de 3,5-4 metri, iar restul este acoperită de pământ.
O conductă verticală este instalată pentru introducerea aerului, iar o altă țeavă la ieșirea filtrului de piatră este folosită pentru alimentarea camerei. Este demn de remarcat faptul că reparația schimbătoarelor de căldură de ventilație realizate de acest tip nu este practic necesară. Și dacă dintr-o dată există o astfel de nevoie, este mai mult asociată cu curățarea sau înlocuirea țevii de aspirație, ceea ce nu este dificil.
concluzie
După cum puteți vedea, din toate tipurile de sisteme de schimb de căldură enumerate, este mai ușor să construiți o conductă de aer fără duș cu propriile mâini. Avantajul este că filtrează fluxul de aer, dar acesta este și dezavantajul său, deoarece filtrul încetinește fluxul.
