Supapele de ventilație pentru ventilație sau robinetele de accelerație sunt proiectate pentru a regla și distribui fluxul de aer în canalele de ventilație. Aceasta este una dintre principalele modalități de a configura și controla sistemul în ansamblul său și părțile sale individuale. Vom vorbi despre dispozitivul și caracteristicile supapelor de accelerație.

Valve de clapetă pentru canalele de ventilație

dispozitiv

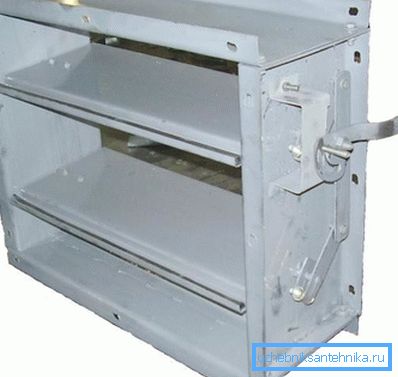

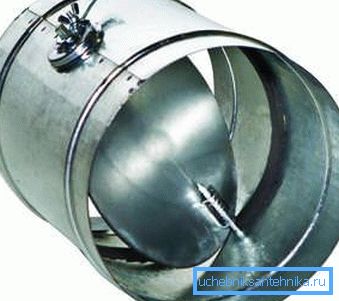

Amortizorul de aer pentru ventilație este un cadru care urmează forma canalului pe care este instalat sistemul de lamă sau lamă. Lamele sau paletele montate pe o axă rotativă, a cărei rotire oferă o ajustare netedă a poziției acestora din urmă (de asemenea citiți supapa de ventilație pentru ferestre din plastic - cheia pentru un microclimat sănătos în casă).

Axa însăși iese la un capăt prin carcasă spre exterior, unde se află mânerul de comandă sau unitatea electrică / pneumatică. Cadrul poate fi încorporat în canal ca o parte formată sau suprapus ca o latură. Conexiunile pot fi flanșe, bandaj și mamelon.

Rotirea axei asigură amestecarea sau deschiderea canalului, ajustând astfel capacitatea acestuia. În poziția închisă extremă, lama este paralelă cu planul secțiunii canalului, în extremitatea deschisă - aproape perpendiculară.

Fiți atenți! Pentru a roti axa mai mult de 90 de grade, nu este nici un punct, ca în acest caz, în timp ce mențineți direcția de rotație, rezultatul va începe să se schimbe la contrariul.

În cazul unui sistem de lame, atunci când canalul este blocat nu de o lamă, ci de un design ca un orb, axa de cotitură nu este una, ci la fel de multe ca lamele. Toate aceste axe sunt de asemenea scoase la un capăt, unde ele sunt legate printr-un pas comun, prin acționarea căruia toate lamele pot fi rotite în același unghi.

specie

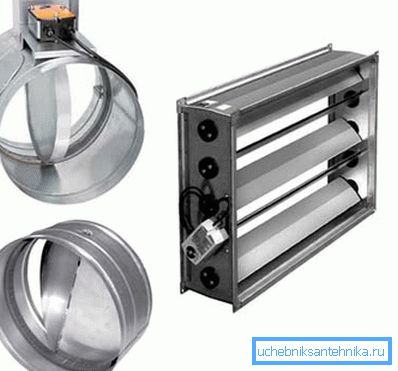

Supapele sunt clasificate în funcție de mai mulți parametri: scopul, forma, tipul de comandă și funcțiile principale.

Prin programare, toate supapele pot fi împărțite în următoarele grupuri:

• Supape de aer. Conceput pentru a regla mișcarea masei de aer fără amestecuri de gaze inflamabile, solide în suspensie cu aerosoli și fum la temperaturi de până la 80 de grade. Presiunea maximă în canal este de 1500 Pa. Utilizate în sistemele de ventilație a depozitelor, a magazinelor de legume și a altor obiecte casnice;

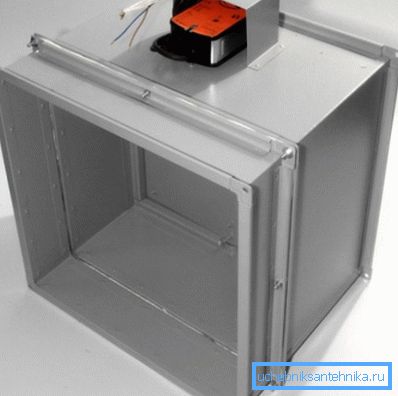

• stingerea incendiilor. Există două tipuri - ignifug și fum, în timp ce primele sunt de regulă deschise, acestea din urmă fiind în mod normal închise. Ele protejează deschiderile din structurile de închidere de pătrunderea flăcării și, de asemenea, elimină gazele de combustie din incintă;
• Dovezi de explozie. Poate fi atribuită unei varietăți de dispozitive de stingere a incendiilor, dar principala lor diferență este aceea de a lucra în medii explozive. Proiectarea este făcută astfel încât să se excludă apariția unei scântei în timpul funcționării sale;
• unificat. Cel mai frecvent tip de amortizor este utilizat în sistemele de ventilație și aer condiționat ale obiectelor civile și casnice, precum și în sistemele de încălzire a aerului.

În formă, aceste dispozitive repetă contururile secțiunii canalului și, prin urmare, există trei tipuri principale:

• rotund
• dreptunghiular,
• pătrat.

Poate fi încorporat și deasupra capului.

Prin natura unității există astfel de soiuri:

1. Mecanic cu un dispozitiv de acționare manuală (marcaj - "P"). Axa rotativă este prevăzută cu o pârghie sau vârf de profil pentru prinderea cu o cheie. Adesea pârghia este realizată sub forma unui mâner cu un proiector, care arată unghiul de rotație al lamei;

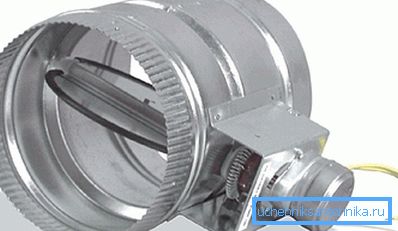

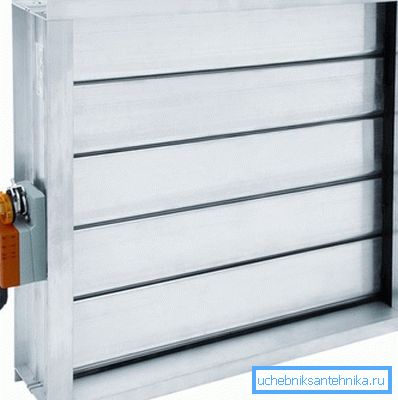

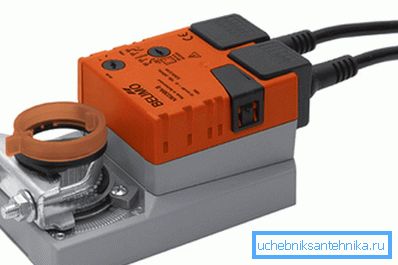

2. Clapeta de ventilație motorizată (etichetă "E"). Mecanismul de comandă este acționat de un servo montat pe corpul dispozitivului. Utilizat în sisteme automate și în canale cu secțiune mare;
3. Supape cu acționare pneumatică (marcaj - "P"). Diferă de designul unității electrice.

În plus, dispozitivele sunt împărțite în diferite grupuri funcționale:

• supape de reținere;
• dispozitive de urgență;
• în mod normal deschis;
• în mod normal închis;
• primavara, etc.

Controlul poate fi efectuat prin intermediul automatizării, al unui semnal printr-o telecomandă centralizată sau manual.

Fiți atenți! Prețul fiecărui produs determinat depinde în mare măsură de scopul, dimensiunea, tipul de antrenare și producător. Cele mai ieftine specii pot costa de la câteva sute de ruble.

Caracteristici de reglare și ajustare

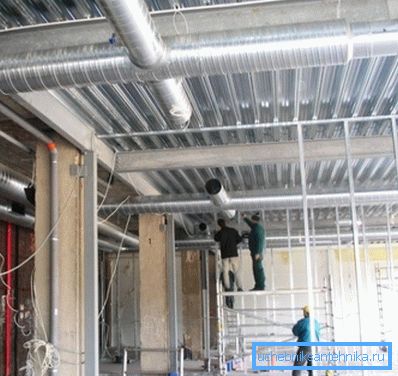

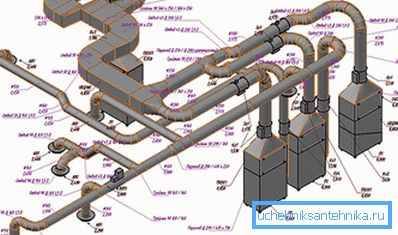

Sarcina principală a instalării și depanării sistemelor de ventilație este de a se asigura că parametrii fluxului de aer stabiliți de proiect sunt stabiliți în toate locațiile rețelei.

Este destul de dificil să faceți acest lucru cu propriile mâini fără un set de cunoștințe de bază, dar dacă vă decideți, instrucțiunile noastre abstracte vă vor ajuta:

• Performanța totală a presiunii și a ventilatorului trebuie adaptată la datele de proiectare. Aceasta se face prin ajustarea frecvenței rotirii sale;
• Apoi, cu ajutorul ajustării dispozitivelor configurați ramurile mai apropiate de ventilator. Performanța acestor ramuri trebuie să corespundă designului. Prin închiderea ușoară a amortizoarelor, se obține rezistența dorită la curgere;
• Excesul de aer este transferat în acele părți ale lanțului, unde există o productivitate scăzută în ceea ce privește calculele. În acele locuri unde nu există dispozitive de reglare, se pot instala diafragme de oțel pentru a crea o rezistență constantă;
• Atunci când debitele de aer din secțiunea capului circuitului, precum și din dispozitivele de admisie și evacuare sunt aduse la valori de proiectare cu o eroare de cel mult 10%, regulamentul poate fi considerat încheiat cu succes.

Fiți atenți! O atenție deosebită trebuie acordată creșterii consumului de energie al motoarelor ventilatoare cu creșterea performanțelor acestora.

concluzie

Ventilele de ventilație și amortizoare vă permit să configurați sistemul și să-i ajustați parametrii în timp real. Sunt posibile modul automat și controlul manual al dispozitivelor de acționare a amortizoarelor, ceea ce vă permite să creați soluții inteligente sofisticate pentru sistemele climatice.

Videoclipul din acest articol ilustrează în mod clar tot ceea ce sa spus.
