Clasificarea ventilației și familiarizarea cu echipamentele
Acest articol este dedicat tipului de ventilație și criteriilor care pot fi clasificate. În plus față de clasificarea reală a speciilor, vom acorda atenție unor tipuri de echipamente de ventilație, informații despre dispozitivul și funcțiile acestora.
Ce este
Originea cuvântului ventilație din ventilația aeriană latină, în general, oferă o imagine completă a esenței procesului. Termenul înseamnă inițial numai scoaterea din încăpere a aerului poluat, evacuat și înlocuirea acestuia cu aerul exterior.
În plus: în cadrul terminologiei stabilite, același cuvânt deseori indică seturi de echipamente care asigură schimbul de aer.
Evoluția, totuși, nu se oprește: de vreme ce termenii latini au fost împrumutați de limbile europene moderne, echipamentele de ventilație au învățat să îndeplinească multe funcții suplimentare.
- Ventilația este încredințată furnizării și răcirii aerului furnizat la temperaturi confortabile.
- A învățat să regleze umiditatea atmosferei din cameră, să usuce aerul sau, dimpotrivă, să o umezească.

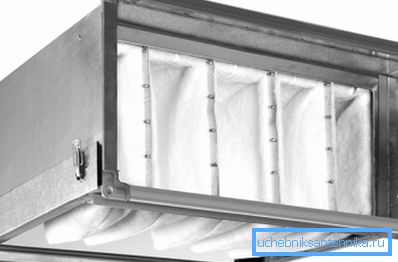

- Echipamentul de ventilație a primit funcția de curățare a aerului de praf și de alți contaminanți.
clasificare
Deci, prin ce semne sunt clasificate sistemele moderne de ventilație?
Mișcarea aerului
Poate fi natural sau forțat. Circulația naturală este asigurată în principal de diferența de densitate a aerului cald și rece. Masele de aer cald se grăbesc în sus și sunt forțate în grila de recepție a canalului de ventilație, de unde sunt scoase pe stradă.
În plus, rata de circulație poate fi afectată de:
- Căderea de presiune creată de vânt la locul canalelor de alimentare și evacuare pe diferite laturi ale clădirii.
- Vacuumul creat în ventcanal în vremea vântului de către deflector este o formă specială, cu un baldachin care se deschide pe stradă.
Principalul dezavantaj al ventilației naturale este instabilitatea fluxului de aer prin acesta, care depinde prea mult de delta temperaturii dintre cameră și stradă, pe direcția și forța vântului.
Ventilația forțată sau mecanică este furnizată de ventilatoare. Performanța sa este foarte stabilă și independentă de factorii externi; în plus, este ușor de reglat pur și simplu prin reducerea vitezei rotoarelor. Prețul consistenței este dependența de energie: când energia este întreruptă, fanii se ridică.
Notă: filtrarea eficientă, încălzirea și aerul condiționat sunt posibile numai în sistemele de ventilație forțată. Într-o mare măsură, tocmai pentru că procesele corespunzătoare necesită un flux stabil de aer prin echipamentul corespunzător.
Direcția fluxului de aer
Apartamentele din clădirile cu apartamente sunt familiare tuturor ventilatoarelor de evacuare de uz casnic, concepute pentru a elimina aerul evacuat (de obicei prin baie și bucătărie).
Debitul de aer în acest caz este pasiv. În apartamentele construite în stil sovietic, acestea au fost executate prin rame și ferestre necondiționate; În casele moderne, ferestrele din plastic sunt din ce în ce mai bine echipate cu supape de admisie.
O astfel de schemă are o caracteristică destul de neplăcută: aerul este injectat într-o locuință, temperatura și umiditatea acestuia fiind determinate numai de vreme și de sezon. Pentru locuitorii locuințelor, pentru materialele finisate și pentru mobilier, schimbările bruște ale temperaturii și umidității nu sunt atât de utile.
Intrarea sau, așa cum se numește uneori ventilația inversă, vă permite să efectuați chiar activitățile pe care le-am menționat deja mai sus - să uscați sau să umeziți aerul, să schimbați temperatura într-o direcție sau alta și să filtrați poluarea.
numire
Ce funcții pot efectua sisteme de ventilație?
| Tipul sistemului până la destinație | funcții |
| Ventilație generală a unui atelier, clădire sau secțiune | Crearea acelorași parametri de mediu în întregul volum al camerei. |
| Ventilație locală | Alimentați curățați sau îndepărtați aerul poluat direct la locul oricărei lucrări. Un exemplu tipic al unui dispozitiv de ventilație locală este o hota de bucătărie. |
| Ventilație de urgență în producție | Schimbul de aer forțat la locurile de producție în care poate fi eliberată o cantitate mare de substanțe nocive. Așa-numita ventilație de gaz, utilizată după funcționarea sistemelor de stingere a gazelor, se încadrează în această categorie. |
| Ventilație la foc (fum) | Oferă pomparea accelerată a produselor de ardere în caz de incendiu; în același timp, furnizează o cantitate mare de aer curat pe căile de evacuare (în special la arborii și coridoarele liftului). Din motive evidente, ventilația din PVC sau din polipropilenă nu este utilizată în această capacitate: materialul de conductă este din oțel cu o grosime de 1,2 mm. |
Prezența conductelor de aer

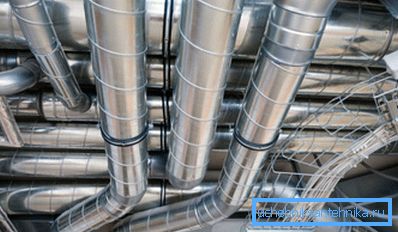

Conductele de aer (canale de ventilație) pentru transportul aerului curat sau evacuat se numesc ventilație prin canal. Un sistem de ventilație fără duze este o schemă în care aerul este pompat sau injectat direct printr-un perete sau tavan al unei clădiri - cu ajutorul unui ventilator sau în mod natural.
echipament
Acum, să ne familiarizăm cu unele tipuri de dispozitive utilizate în sistemele de ventilație.
Fani
Un ventilator axial este un rotor montat pe un arbore motor care transportă fluxul de aer de-a lungul axei sale de rotație. Exemple tipice ale unui ventilator axial sunt sistemul de răcire al procesorului oricărui computer desktop modern sau capota de evacuare din conducta de ventilație din bucătărie.
Apropo: atunci când instalați ventilația de evacuare cu mâinile proprii, este mai bine să alegeți un model de ventilator de evacuare sau de canal cu un rulment alunecător, mai degrabă decât de rulare. Instrucțiunea este asociată cu un zgomot redus la acest tip de rulmenți.
Avantajul schemei axiale este o eficiență relativ ridicată. Dezavantajul este o presiune relativ mică creată la ieșire.

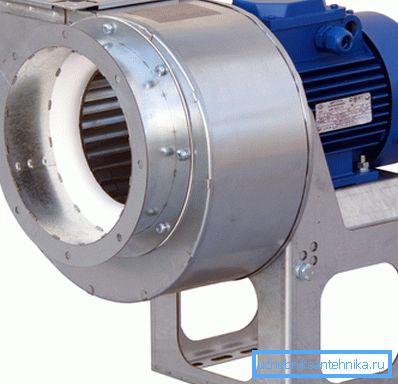

Din punct de vedere radial, se poate numi un ventilator, forțând fluxul de aer să se deplaseze de-a lungul razei rotorului. Rotorul se rotește în carcasă; Majoritatea pierderilor se datorează frecării cu aer pe peretele interior al carcasei dispozitivului. Cu toate acestea, datorită diferenței minime dintre roată și cochlea, această schemă oferă o presiune de ieșire mult mai mare decât cea precedentă.
amortizor de zgomot
Evident, ventilația de confort ar trebui să producă un minim de sunete. Cu toate acestea, fanii productivi, din anumite motive, nu doresc să se rotească în tăcere. Contradicția logică este depășită prin instalarea unui amortizor de zgomot după ventilatorul de admisie - containere cu aripioare interne dezvoltate, acoperite cu material de absorbție a zgomotului (fibră de sticlă, cauciuc poros etc.).
recuperatorul
Acesta este un nume comun pentru dispozitivele care efectuează schimbul de căldură între canalele de evacuare și conducta de admisie. Acestea permit economii foarte importante pentru încălzire și aer condiționat.
Există trei concepte ale lucrărilor schimbătoarelor de căldură.
- Schimbătorul de căldură cu plăci asigură mișcarea încrucișată a fluxurilor nemiscibile din canalele adiacente cu un număr mare de pereți obișnuiți.. Schema este extrem de simplă și independentă de energie. Singurul său dezavantaj este înghețarea schimbătorului de căldură la temperaturi scăzute; Problema este rezolvată prin deschiderea temporară a bypass-ului pentru aerul de alimentare, după care fluxul cald al conductei de evacuare topeste rapid gheața.

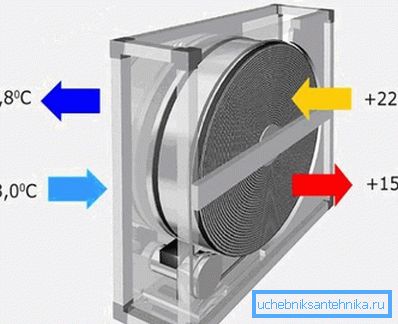

- Într-un dispozitiv rotativ, o roată cu aripioare dezvoltate se rotește în jurul unei axe situate la marginea fluxurilor. Avantajul soluției este nivelarea umidității aerului de alimentare datorită transferului de condens pe marginile rotorului. Dezavantaje - complexitatea designului, dependența energetică și amestecarea parțială a fluxurilor, ceea ce duce, în special, la transferul mirosurilor între ele.
- Unitatea cu un agent de răcire intermediar este, de fapt, plasată în circuitul de ventilație a două convectoare și o pompă de circulație, un fel de sistem de încălzire în miniatură fără cazan. Dezavantajele sistemului - complexitatea, costul ridicat și eficiența scăzută. Utilizarea sa este justificată numai în acele cazuri în care caracteristicile arhitecturale ale clădirii fac necesară extinderea intrării și extragerii la o distanță considerabilă.
Încălzitor, aer condiționat
Așa cum s-a menționat deja, dispozitivul de ventilare include adesea dispozitive pentru reglarea temperaturii fluxului de admisie. Un încălzitor de aer este un încălzitor electric sau de apă; în cele mai multe cazuri, răcitorul este un aparat de aer condiționat convențional, cu un bloc exterior plasat pe acoperiș sau pe fațadă.
Camera de plen

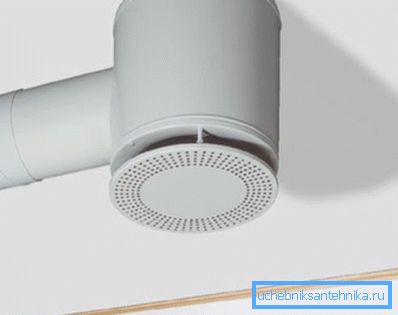

Acesta este un dispozitiv simplu de fixare pentru conducta de admisie, care permite distribuirea aerului pe întreaga suprafață a rețelei. Este o cutie cu volum mic, în care fluxul turbulent se transformă în laminar.
Declanșator de incendiu
Funcția lor este de a bloca răspândirea flacării prin ventilație de schimb generală în caz de incendiu, pentru a asigura îndepărtarea eficientă a fumului și intrarea de aer proaspăt în căile de evacuare. Prin poziția inițială a clapetei, ele sunt împărțite în supape de regulă deschise, închise normal și cu acțiune dublă.
Valva poate fi acționată de un arc sau de un solenoid. Un zăvor fuzibil, un zăvor electromagnetic sau același solenoid care împiedică închiderea sau deschiderea supapei poate acționa ca o încuietoare.
concluzie
Sperăm că perspectiva noastră oarecum superficială asupra tipurilor de sisteme și echipamente de ventilație a satisfăcut curiozitatea cititorului.
Ca de obicei, videoclipul din acest articol îi va oferi materiale suplimentare. Mult noroc!
