Conducte de aer pentru ventilație - vederi, caracteristici

Elementele importante ale oricărui sistem de ventilație sunt canalele de aer selectate corespunzător. Sarcina lor principală este să asigure curgerea aerului proaspăt în cameră și să îndepărteze deșeurile. Eficiența sistemului de ventilație depinde, în primul rând, de calculul corect al diametrelor conductelor și a suprafeței secțiunii transversale a conductelor. Astăzi veți afla cum diferă canalele de ventilație rotunde de celelalte, ce materiale sunt folosite pentru diferite tipuri și, de asemenea, modul în care sunt instalate.

Sistemele moderne de ventilație naturale și mecanice pentru încăperi au de obicei doar un canal pentru îndepărtarea masei de aer evacuat. În același timp, aerul curat ar trebui să curgă neîngrădit prin scurgeri și fisuri în blocurile de uși și ferestre, precum și prin deschideri tehnologice speciale.

Un alt lucru - ventilația de alimentare și de evacuare, care necesită calcularea și instalarea a două canale separate, proiectate pentru debitul de aer proaspăt și producția poluată.

Tipuri de conducte

Nu există nici o dificultate astăzi să cumpere părți ale sistemelor de ventilație, deoarece producătorii își oferă produsele într-o gamă largă. Din acest motiv, prețul lor este acceptabil pentru majoritatea cumpărătorilor.

Prin urmare, atunci când alegeți o conductă, trebuie să acordați atenție caracteristicilor de proiectare ale clădirii pentru care este achiziționată. Mai jos vom lua în considerare câteva criterii care vor ajuta la înțelegerea clasificării echipamentului.

desen

Conductele de aer pot fi:

material

Astăzi, pentru producție sunt utilizate diverse materiale:

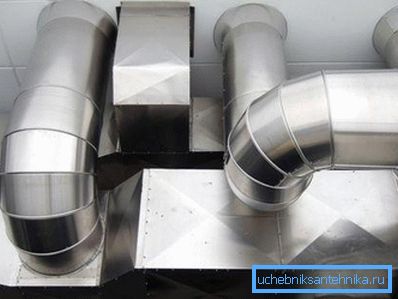

1. metal - oțel inoxidabil sau galvanizat, aliaje de aluminiu. Elementele sunt foarte durabile, suporta formatiuni de incendiu si coroziune. Instalarea lor nu provoacă nici o dificultate deosebită, durata de viață a produselor este lungă.

Cel mai mic cost al canalelor din oțel zincat din această categorie, în același timp aluminiu și oțel inoxidabil, va fi mult mai costisitor pentru clienți. Aceasta a reprezentat cererea principală pentru produsele din țevi galvanizate.

1. plastic, mai degrabă polipropilenă de înaltă calitate, caracterizată prin costuri reduse și greutate redusă. Elementele sunt rezistente la uzură, nu ruginesc și sunt cât mai strânse posibil. Instalarea se face de obicei manual, iar perioada de funcționare este de câteva decenii.

Acest avantaj și alte avantaje materiale atrag mulți consumatori. Printre deficiențe se numără slăbiciunea la deteriorarea mecanică și temperaturile ridicate.

1. Flexibil din polimeri, precum și folia de aluminiu-polimer ondulat, care este echipată cu o armătură din oțel. Astfel de conducte de aer sunt utilizate în sistemele de ventilație simultan cu conductele de conducte de aer clasice rigide și componentele corespunzătoare în formă. Dezavantajul este că activitatea conductelor flexibile este însoțită de prea mult zgomot, care este semnificativ mai mare decât alte tipuri de conducte de aer.

Forma secțiunii

Clasicul este considerat a fi dreptunghiular și rotund, dar există și un oval.

Alegerea depinde de proiectul convenit.

1. Cele rotunde au mai multa cerere decat cele dreptunghiulare. Nu este nimic surprinzător în acest lucru, deoarece acestea sunt ușor de instalat și au o rezistență aeriană minimă la aer.

Uzurile de îmbinare și cuplajele externe sunt folosite ca material pentru îmbinarea elementelor și a țevilor formate. Scurgeri de "aer" în acest caz nu apare, astfel încât să puteți vorbi despre etanșeitatea completă a circuitului.

1. Canalele de aer dreptunghiulare sunt unite unul cu celălalt și cu părți în formă:

• flanse;
• shinoreykami;
• unghiuri de montare;
• fixează.

Instalarea lor este oarecum dificilă în comparație cu cea rotundă și are cea mai slabă performanță aerodinamică. Avantajul indiscutabil al canalelor de aer rectangulare este combinația perfectă cu orice interior, în special în încăperile cu tavane joase.

Calcularea conductelor de aer

Mai jos este un ghid care vă va ajuta să înțelegeți această problemă dificilă:

1. Faceți o schemă generală a rețelei de ventilație, luând în considerare zona spațiilor și scopul acestora. Calculați schimbul de aer necesar în metri cubi pe oră.
2. A doua etapă este determinarea vitezei de mișcare a maselor de aer în țevi:

• ventilație naturală - până la 1 m / s;
• aerisire forțată - 3-5 m / s.

Pentru calcul este foarte convenabil să se utilizeze diagrame speciale pregătite de specialiști. Cu ajutorul lor, calculul diametrului secțiunii interne a conductelor se determină pe baza rezultatelor obținute.

De exemplu, pentru ventilația artificială cu un volum de schimb de aer de 300 m³/ h și viteza debitului de aer de 3 m / s, diametrul optim al canalului de ventilație este de 150 mm, dacă cel dreptunghiular este de 100 mm până la 200 mm.

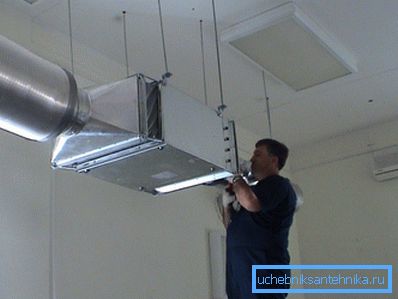

Instalarea conductelor de aer

Important la instalarea țevilor de conducte de aer este decizia dacă acestea trebuie izolate sau nu. O astfel de izolație suplimentară a conductelor de ventilație va împiedica formarea condensului, permițând ventilației să funcționeze pentru o lungă perioadă de timp și fără eșec.

Sfat: izolarea termică a conductelor de ventilație este necesară atunci când le instalați în afara clădirii sau într-o încăpere care nu are încălzire.

Cea de-a doua decizie importantă este izolarea conductelor de ventilație, care se află în spații de lucru și rezidențiale, în special în dormitor sau cameră pentru copii.

Utilizați următoarele reguli pentru a ajuta la reducerea decibels sistem:

• bine va ajuta la rezolvarea problemei conductelor cu diametru mare sau cu pereți groși;
• Tuburile de finisare cu materiale speciale pentru minimizarea zgomotului în timpul funcționării sistemului de ventilație permit, de asemenea, tăcerea în încăperi;
• Utilizați izolarea vibrațiilor pentru echipamentele de ventilație, cum ar fi ventilatoarele și amortizoarele.

Eficiența sistemului depinde în mare măsură de curățarea sa regulată. Cel mai adesea, nu este necesar să demontați totul sau componentele acestuia.

Indicație: curățați prin metode mecanice sau chimice. Primul implică utilizarea pompelor de vid și a dispozitivelor hidromecanice, a doua - utilizarea de aerosoli speciali.

concluzie

După luarea unei decizii privind instalarea sistemului de ventilație într-o casă sau un apartament, trebuie să vă abordezi în mod responsabil și atent calcularea, selectarea și instalarea conductelor de aer, deoarece funcționarea acestora va depinde de acestea în viitor.

Conductele de aer pentru ventilație vor deveni invizibile și fără probleme sau va trebui să rezolvați problemele suplimentare care au fost încălcate în timpul lucrului.

Videoclipul din acest articol vă va ajuta să găsiți informații suplimentare despre acest subiect.
