Conducte flexibile de aer pentru ventilație: caracteristici

În acest articol vom vorbi despre ce sunt canalele flexibile de aer pentru ventilație, cum și de la ceea ce sunt făcute și care sunt caracteristicile utilizării lor. Tema articolului este de interes considerabil, deoarece, în afară de funcționarea în sistemele industriale, se utilizează conducte flexibile de ventilație atunci când se instalează extracte de uz casnic în bucătării.

În ciuda faptului că o gamă largă de canale rigide rotunde și rectangulare se află în vânzare, necesitatea de a utiliza țevi flexibile nu devine mai puțin relevantă. Motivul popularității este că canalul dur pe unele părți incomode ale suprafeței nu poate fi instalat.

Din nou, pe unele suprafețe cu un număr mare de secțiuni proeminente, plasarea unei structuri rigide cu un număr mare de îmbinări este pur și simplu neprofitabilă. Utilizarea mai multor robinete poate înlocui achiziția unei țevi flexibile, caracterizată printr-un grad ridicat de etanșeitate și fiabilitate operațională.

Soiuri principale

În prezent sunt fabricate conducte flexibile de aer și de aer pentru ventilație. Ambele categorii de produse sunt utilizate în construcția sistemelor de ventilație de evacuare pe piața internă. Luați în considerare caracteristicile dispozitivului acestor specii în detaliu.

Canalele de plastic sunt fabricate din următoarele tipuri de materiale polimerice:

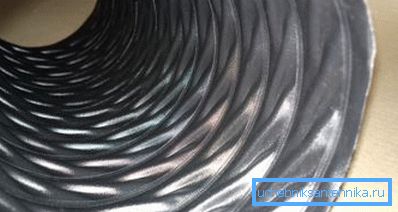

• Clorura de polivinil (PVC) cu armare de spirală din oțel este utilizată pentru fabricarea canalelor cu o suprafață interioară relativ netedă.

Canalele flexibile din PVC sunt realizate prin extrudare pe echipamente complet automatizate și, prin urmare, prețul produsului finit este relativ scăzut.

Canalele PVC nu sunt rezistente la abraziune, dar în același timp sunt complet transparente și, prin urmare, sunt cea mai bună alegere pentru hotele din industria prelucrării lemnului. Diametrul produselor din PVC este limitat la dimensiunea de 16-200 mm.

Important: Un dezavantaj semnificativ al conductelor de aer din clorură de polivinil este rezistența scăzută la temperaturi scăzute, astfel încât acestea nu pot fi utilizate în sistemele de admisie combinate cu încălzirea. Mai mult, astfel de produse, atunci când temperatura scade sub + 5 ° C, își pierd flexibilitatea anterioară și devin fragile.

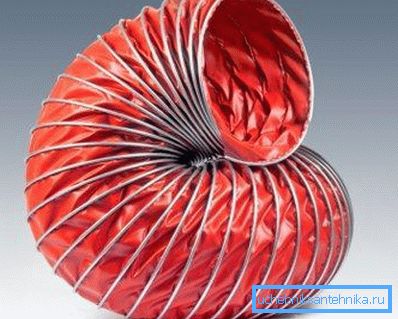

• Viniuretanul cu armătură de spirală din oțel este utilizat pentru producerea conductelor de aer conform principiului de sudare a unei benzi polimerice împreună cu o spirală metalică.

Avantajul acestor conducte este rezistența ridicată la deformările mecanice și gradul extrem de scăzut de zgomot. Acest tip de conductă de ventilație este cel mai flexibil. De exemplu, un produs poate fi legat într-un nod fără a compromite integritatea acestuia.

Datorită rezistenței mari și a varietății de dimensiuni, aceste conducte flexibile de aer pot fi utilizate atât pentru construirea ventilației, cât și pentru conectarea sistemelor de aer condiționat.

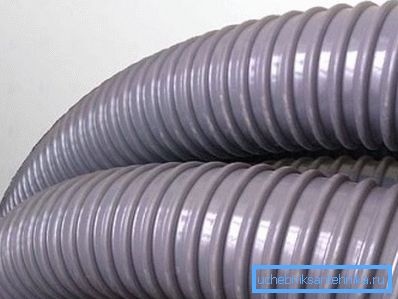

• Conductele de aer din poliolefină sau poliuretan (PU) cu armătură spirală din oțel demonstrează rezistența medie. Produsele pot fi utilizate în dispozitivul extractelor interne. Un dezavantaj semnificativ al acestor produse este aerodinamica scăzută a suprafeței interioare nervurate.

Important: datorită lipsei de netezire a pereților interiori, conductele de aer realizate folosind aceste materiale au o probabilitate mai mare de blocare decât omologii lor cu o suprafață interioară netedă.

Produsele metalice sunt prezentate în următoarele categorii:

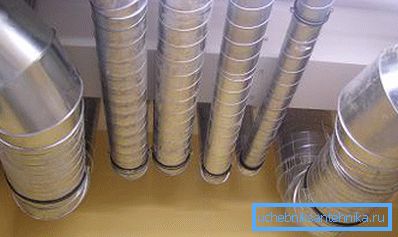

• Conducte de aer din oțel pentru ventilație sunt realizate din tablă, tăiate în benzi. Banda este formată într-o spirală, după care este produsă o țeavă dintr-o bucată din țaglă.

Astfel de modele se disting printr-o greutate mare cu rezistență ridicată. Pentru durabilitate mai mare, oțelul este galvanizat înainte de începerea lucrărilor de producție.

• Conducte de aer din aluminiu pentru ventilație de asemenea, din benzi metalice, din care se formează o țeavă rotundă. Coastele rezultate sunt interconectate printr-o încuietoare pliabilă.

Astfel de produse pot fi îndoite aproape într-un unghi drept, fără a afecta etanșeitatea. În plus, produsele din aluminiu, precum și omologii lor de oțel, sunt utilizați în mod eficient în intervalul de temperatură de la -30 ° C la + 300 ° C.

Important: conductele metalice flexibile nu sunt cea mai bună soluție pentru utilizare multiplă. Dacă conducta de ventilație este instalată și ia forma necesară, este de dorit să nu o îndrepți mai târziu.

Funcționarea conductelor flexibile de ventilație

În conformitate cu TU 36 736 93 pentru conductele de ventilație metalice, aceste produse sunt utilizate în diverse domenii industriale, în amenajarea clădirilor rezidențiale și publice etc.

Tehnologiile moderne fac posibilă fabricarea unor astfel de țevi, nu numai flexibile, ci și cu adevărat etanșe. În ciuda funcționalității crescute și a cererii, prețul conductelor flexibile nu este mult mai mare decât costul analogilor rigizi.

O condiție importantă care asigură eficiența funcționării acestor produse este corectitudinea lucrărilor de instalare. Mai mult decât atât, eficiența funcționării conductelor de aer poate fi asigurată prin curățarea în timp util a cavității interne din blocaj.

Luați în considerare care sunt caracteristicile instalării canalelor flexibile.

Caracteristicile lucrărilor de instalare

Conectarea conductelor metalice pentru ventilație la înclinare, pentru a obține o tensiune optimă, ar trebui să folosiți coturi rigide metalice cu un unghi de rotire reglabil. Genunchiul este montat rigid pe structurile de susținere și, prin urmare, este posibilă asigurarea tensiunii necesare a conductei pe secțiunile indirecte ale liniei.

Această tehnologie de montare oferă avantaje precum:

• Reducerea rezistenței suprafeței interioare a conductei datorită faptului că manșonul interior este tensionat corespunzător.
• Abilitatea de a regla unghiul de îndoire în intervalul de 90-180 de grade;
• Menținerea gradului necesar de mobilitate a conductei de ventilație în timpul funcționării sistemului.
• Fiabilitatea fixării unei conducte flexibile la înclinare.
• Scăderea probabilității de rupere a canalului flexibil de ventilație la punctele de cotitură.

Important: Utilizarea conductelor flexibile este supusă unui număr de restricții, inclusiv inadmisibilitatea instalării în coloane verticale, a căror înălțime este mai mare de 6 metri. În plus, canalele flexibile nu ar trebui utilizate fără a lua în considerare parametri precum rezistența la căldură, caracteristicile de proiectare etc.

Manualul de instalare presupune respectarea următoarelor cerințe:

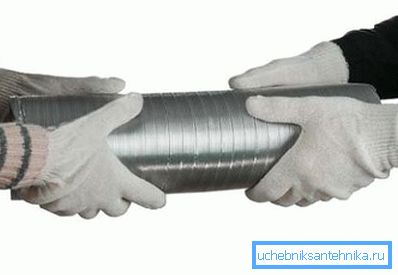

• Când începeți lucrările de instalare, este necesar să întindeți complet manșonul canalului interior cu mâinile proprii pentru a elimina curbele și pierderile de presiune.
• Țevile excesive flexibile sunt decupate. Nu instalați sistemul de ventilație, lăsând în rezervă lungimea suplimentară a conductei.
• Suporturile suspendate sunt alese luând în considerare o lățime suficientă în care diametrul exterior al carcasei nu își va schimba forma.
• Pentru trecerea structurilor de perete vom folosi cu siguranță mâneci metalice sau adaptoare care vor asigura siguranța canalului flexibil în timpul instalării și operării ulterioare.

Lucrările de instalare se efectuează după cum urmează:

• Conducte de aer flexibile, rezistente la temperatură pentru ventilație sunt tăiate în stare întinsă cu foarfece metalice, în timp ce piesa spirală este mușită de mașini de tuns. Când se lucrează cu canale din plastic, carcasa polimerului este tăiată cu un cuțit ascuțit, în timp ce spirala este mușită de clește.
• Racordarea se face prin intermediul unui cuplaj de tip niplu, al unei benzi autocolante din aluminiu sau al unui mastic. Intrarea conductei la duza trebuie să fie de cel puțin 50 mm
• Conectarea pentru o rezistență suplimentară fixează nailonul sau cravată metalică.
• Instalarea conductelor semi-rigide se realizează prin atașarea la flanșe și fixarea cu șuruburi.
• La sfârșitul lucrării verificăm etanșeitatea conexiunilor.

concluzie

Acum știi ce conducte de aer PVC pentru ventilație și contrapărțile lor de metal sunt. Prin urmare, veți putea selecta acele modificări ale canalelor de ventilație care vor satisface nevoile schemei de schimb de aer utilizate.

Puteți găsi mai multe informații utile și informative vizionând videoclipul din acest articol.
