Conductele de ventilație - mărimea contează

De regulă, atunci când proiectăm în mod independent un sistem de ventilație, oamenii nu-i plac în mod deosebit să compliceze sarcina și să aleagă mărimile numite la întâmplare. De obicei, diametrul cu o marjă și cu privire la activitatea de ventilație nu este afectat în mod special, dar această abordare nu este pentru inginerii să se confrunte. Nu va fi inutil să știți cum să selectați corect conductele de ventilație.

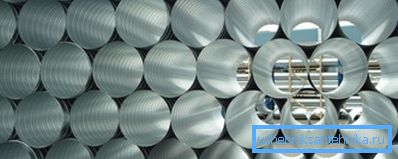

Care ar trebui să fie conducta de ventilație

În comparație cu alte sisteme, de exemplu, ventilația nu va avea stres semnificativ în timpul funcționării, ceea ce înseamnă că nu este nevoie de o grosime semnificativă a metalului. Prin urmare, prima cerință pentru o conductă metalică poate fi numită grosime mică a peretelui.

Al doilea parametru important este considerat a fi rezistența la coroziune. Totuși, nivelul de umiditate al aerului care trece prin canale este suficient de mare, astfel încât metalul să nu fie acoperit cu un strat de rugină în 6-12 luni.

Ei bine, cea mai importantă caracteristică este diametrul, care afectează în mod direct eficiența sistemului de ventilație. Țeava de ventilație de 120 mm are o secțiune de 113,04 cm², diametru, de exemplu, 75 mm - doar 44,15 cm². Este clar că dacă suprafețele secțiunii transversale diferă cu un factor de 2,56, atunci vor putea să depășească diferite volume de aer per unitate de timp (cu o rată de debit egală).

Cadrul de reglementare

Indicatorul principal utilizat pentru selectarea diametrului conductei poate fi considerat ca fluxul de aer pe unitatea de timp. În SNiP 41-01-2003, cerințele principale pentru sistemul de ventilație sunt înregistrate atât din punct de vedere al productivității, cât și din punct de vedere al dimensiunilor geometrice.

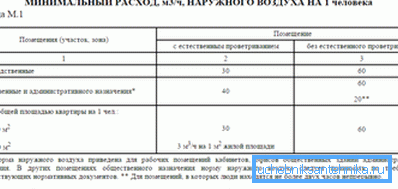

De exemplu, în conformitate cu acest standard pentru spațiile rezidențiale, fluxul de aer ar trebui să fie (pentru o persoană):

• pentru camere cu o suprafață mai mare de 20 m² - fie 30 m³/ h, sau nu mai puțin de 0,35 schimb de aer, calculat pe baza volumului total al apartamentului. În cele din urmă, se presupune o valoare mai mare în calcule;
• dacă suprafața camerei nu depășește 20 m², schimbul de aer poate fi luat pur și simplu pe baza unei valori medii de 3 m³/ oră la 1 m² zona.

Adică, prin camera de dimensiuni medii (19-20 m²) pe oră ventilația ar trebui să asigure circulația de circa 60 m³. O mărime mică, de exemplu, o țeavă de ventilație de 75 mm nu va face față acestei sarcini.

Fiți atenți! Teoretic, este posibil să se mărească volumul de aer furnizat chiar printr-o mică secțiune, este suficient doar să instalați un ventilator puternic. Dar acest lucru va duce la o creștere mare a vitezei aeriene. Este puțin probabil ca apartamentul să aibă nevoie de curenți și de vânt în vânt.

Același standard (SNiP 41-01-2003) conține anumite cerințe privind dimensiunea conductei.

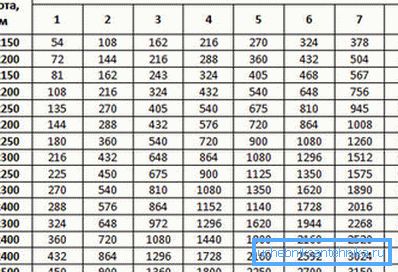

În ceea ce privește conductele de profil, atunci trebuie să navigați pe partea mai mare:

• cu o dimensiune de până la 250 mm, grosimea peretelui trebuie să fie egală cu 0,5 mm;
• cu dimensiuni crescătoare până la 1250 - 2000 mm grosimea peretelui crește până la 0,9 mm;
• dacă dimensiunea laturii mai mari depășește 2000 mm, este necesar un calcul suplimentar pentru a justifica grosimea metalului.

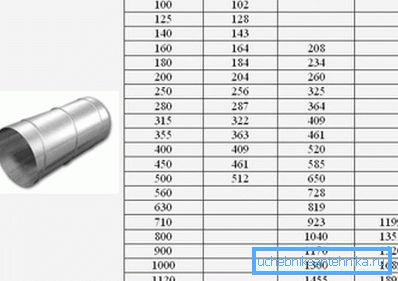

Dacă limitările sale și părți ale canalelor de ventilație rotunde:

• de exemplu, canalele de aerisire rotunde cu un diametru mai mic de 200 mm pot fi utilizate numai dacă grosimea peretelui nu depășește 0,5 mm. Chiar dacă conducta de ventilație de 160 mm va avea o grosime a peretelui de 0,6 mm, respectând cu strictețe standardul, acesta trebuie înlocuit. În construcțiile private, desigur, nu există restricții atât de rigide;
• dar în cazul unui diametru mare (de la 1800 la 2000 mm) grosimea oțelului poate fi mărită la 1,4 mm. Acest lucru este necesar pentru ca conducta să nu se îndoaie pur și simplu sub propria greutate.

Selectarea conductelor de aer

La determinarea dimensiunilor secțiunii transversale, este necesar să se țină seama de viteza de mișcare a aerului. Canalul de ventilație situat în apartament nu trebuie să fie o sursă de zgomot constant, iar viteza fluxului de aer în apartament (atât pentru canalele de admisie cât și pentru cele de evacuare) nu trebuie să provoace disconfort.

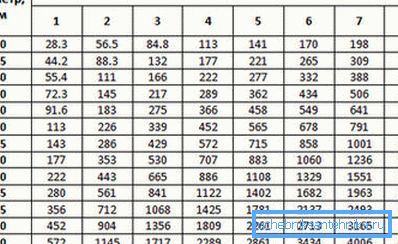

Din acest motiv, pentru diferite părți ale sistemului de ventilație, sunt introduse indicatorii lor de viteză a aerului recomandați, ceea ce afectează în mare măsură schimbul de aer. De exemplu, o conductă de ventilație cu un diametru de 200 mm și o viteză a aerului de 1,0 m / s poate asigura schimbul de aer la 113 m.³/ oră Cu o creștere a vitezei de până la 1,5 m / s, schimbul de aer va crește de 1,5 ori până la 169,5 m³/ oră

În acest caz, depinde mult de metoda de circulație a aerului (natural sau forțat). Astfel, pentru sistemele cu circulație naturală, debitul maxim de aer poate ajunge până la 2 m / s (în mine), în conductele de aer din apartamente fluxul de aer se deplasează cu o viteză mai mică.

Dar dacă conducta de ventilație într-o casă privată este completată cu un ventilator de canal, debitul crește.

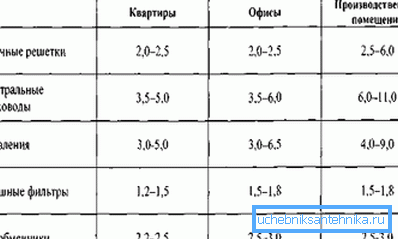

Deoarece variația puterii ventilatorului este destul de mare, trebuie să ne bazăm pe valorile recomandate pentru diferite părți ale sistemului:

• la nivelul grila de alimentare, viteza nu trebuie să depășească 1 - 3 m / s;
• grilă de evacuare - 1,5 - 3,0 m / s;
• distribuitor de aer - 1,5 - 2,0 m / s;
• canal lateral - 4.0 - 5.0 m / s;
• canal de ventilație a canalului - 6,0 - 8,0 m / s.

Procedura pentru selectarea secțiunii canalului

Instrucțiunile pentru secțiunea de auto-selecție constau doar din câteva puncte:

• în primul rând trebuie să decideți cu privire la rata de aer în cameră;
• apoi, dat fiind o anumită viteză a aerului, se calculează suprafața canalului de ventilație. Calculul se efectuează conform formulei

Pentru a determina diametrul conductei de ventilație se utilizează formula.

• deoarece selectarea mărimii de tip a trebuit să rotunjeze rezultatul, atunci trebuie să verificați cât de mult a fost schimbată viteza fluxului de aer. Doar din formulele anterioare trebuie să obțineți expresii pentru a determina viteza

unde a și b - dimensiunea unei secțiuni dreptunghiulare, m

În ceea ce privește schimbul de aer, puteți utiliza 2 abordări pentru ao determina, dar când calculele se fac cu mâinile tale, acestea sunt adesea stabilite simplu de norma de 30 m³/ oră pentru o persoană. În general, sunt posibile astfel de opțiuni:

• luând în considerare frecvența înlocuirii aerului în cameră, în acest caz cantitatea de schimb de aer este determinată de formula

unde V este volumul camerei, m³/ oră;

n este rata cursului de schimb aerian (de regulă, pentru clădirile rezidențiale se presupune că se află în intervalul 1-3).

• luând în considerare rata de schimb de aer pentru prima persoană din clădire (cantitatea de schimb de aer în acest caz este considerată la începutul articolului).

Exemplu de dimensionare a conductelor

Să presupunem că trebuie să alegeți dimensiunea canalului de ventilație pentru a furniza hote de evacuare într-o încăpere cu dimensiunile de 4x5x3 m. Numai 1 persoană este planificată să stea în cameră mult timp.

Calculul se efectuează în următoarea ordine:

• schimbul de aer este determinat - în cazul nostru, puteți seta valoarea la 60 m³/ oră (la o rată de 3,0 m³/ oră pentru fiecare 1,0 m² zona);
• se ia viteza de mișcare a aerului în canal - este posibil să se oprească la o valoare de 1,0 m / s;
• determinată de suprafața secțiunii transversale A = 60 / (3600 • 1.0) = 166,67 cm²;
• este selectată dimensiunea corespunzătoare. În cazul nostru, puteți alege fie o conductă circulară de 140 mm (o secțiune transversală de 154 cm²) sau o secțiune dreptunghiulară de 100x200 mm (suprafață de 200 cm²);

• viteza este verificată. Pentru un canal rotund, va fi v = 60 / (3600 • 0,0154) = 1,08 m / s, iar pentru o secțiune transversală dreptunghiulară - v = 60 / (3600 • 0,0200) = 0,83 m / s. Ambele valori se încadrează în limite acceptabile, astfel încât prețul și metoda de instalare a conductelor poate fi un factor decisiv în selecție.

Ce să căutați atunci când alegeți un canal de aer

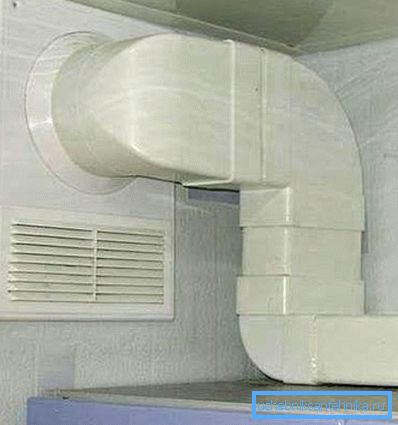

Atunci când alegeți un canal de aer, trebuie să țineți cont nu numai de partea de proiectare, ci și să vă gândiți imediat la ușurința instalării. În exemplul de calcul, a fost selectată o conductă de aer cu aproximativ aceeași capacitate, dar în cazul unei secțiuni circulare, diametrul acesteia este de 160 mm, iar în cazul unei secțiuni dreptunghiulare, numai 100 mm în înălțime. Când tuburile de ventilație vor fi instalate, o economie de 60 mm în înălțime poate fi foarte importantă.

În plus, ar trebui să se acorde atenție unor astfel de lucruri:

• protecția împotriva zgomotului și izolarea. Uneori, este mai bine să cumpărați conducte de aer cu un strat de fontă și izolație termică din fabrică;

Fiți atenți! Izolarea conductelor de ventilație este necesară deoarece în timpul iernii, aerul din conducta neizolată se va răci prea repede și vor exista probleme cu sarcina.

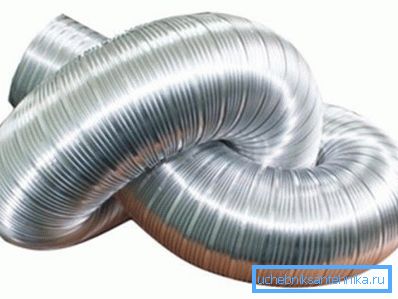

• dacă în unele locuri conducta trebuie adesea să se îndoaie la unghiuri mari, atunci utilizarea unei țevi flexibile poate fi justificată.. Astfel de conducte de aer pot fi făcute semi-rigide (din folie de aluminiu înfășurată pe un cadru din oțel) și din PVC. Principalul avantaj al unei conducte flexibile de ventilație este posibilitatea unei rotații netede (acest lucru are un efect benefic asupra aerodinamicii) și o reducere a numărului de elemente de formă la minim.

Rezumând

Cheia ventilației de înaltă calitate poate fi numită un sistem de ventilație proiectat corespunzător. Un rol important îl are nu numai localizarea conductelor de aer, ci și calculul acestora (adică alegerea dimensiunilor transversale). Recomandările propuse în articol vor ajuta la evitarea greșelilor tipice ale noilor veniți, iar ventilația apartamentului va funcționa întotdeauna în mod stabil.

Videoclipul din acest articol prezintă un exemplu de sistem de ventilație rectangular deja montat.
