Control cabinet de ventilație: funcționalitate, clasificare,

Care este cabinetul pentru controlul sistemului de ventilație? Care sunt semnele clasificate cabinete? Ce le place? Vom lua cunoștință de elementele de bază și de o pereche de produse specifice prezente pe piața modernă din Rusia.

Ce este

definiție

În condiții industriale și, mai rar, în clădiri rezidențiale și de birouri, se folosește obligatoriu în loc de ventilația naturală la care suntem obișnuiți în casele ventilației naturale construite de sovietici.

Funcțiile sale nu sunt adesea limitate la schimbul de aer cu strada:

• Aerul de admisie este filtrat, fără praf, mirosuri și substanțe potențial nocive.
• Temperatura creste sau, dimpotriva, scade in functie de sezon.
• Aerul uscat de iarnă poate fi umidificat, iar vara extrem de umedă, dimpotrivă, se poate usca.

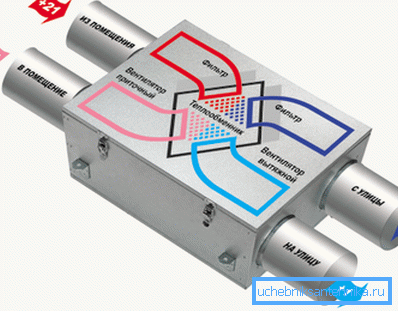

Important: sistemele moderne de ventilare includ adesea recuperatoare de căldură, permițând economii semnificative în încălzire și aer condiționat.

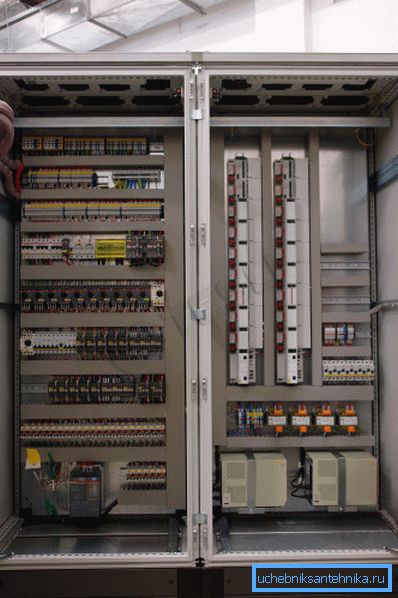

Este clar că un astfel de sistem complex trebuie gestionat și controlat. Este logic să se concentreze toate dispozitivele de control într-un singur punct. Care, de fapt, ne aduce la ideea unui cabinet de control.

funcționalitate

Modernizarea ventilației de automatizare a cabinei poate efectua următoarele funcții:

• Controlul servomotoarelor (ventilatoare, sisteme de climatizare, supape etc.) folosind un algoritm arbitrar.
• Controlul temperaturii aerului de alimentare.
• Controlează temperatura aerului din încăpere cu limitarea domeniului de temperatură al aerului de alimentare. Acest lucru împiedică apariția de curenți reci sau zone cu aer supraîncălzit.
• Indicarea modului de funcționare al fiecărui nod al sistemului.
• Indicarea stării principalelor mecanisme (defecțiuni hardware și software, grad de uzură).
• Indicarea temperaturilor la un număr arbitrar de senzori de temperatură încorporați și la distanță.
• Indicarea prafului filtrelor de aer.
• Protecție împotriva înghețării schimbătoarelor de căldură (în primul rând - utilizarea apei ca suport pentru căldură).
• Protecție împotriva înghețării gheții, reducând eficiența răcirii.

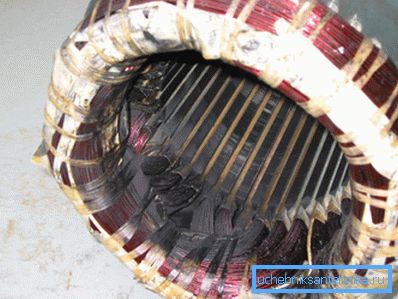

• Protecție împotriva supraîncălzirii înfășurărilor motoarelor electrice.

• Protecția împotriva supraîncălzirii încălzitoarelor de aer când se măsoară circulația aerului.

Unitatea principală a cabinetului - controlerul - nu permite doar automatizarea proceselor de control al ventilației în cadrul programului propriu. Utilizarea ROM-ului în loc de un chip de scriere o dată și disponibilitatea porturilor standard pentru conectarea la un calculator vă permit să reglați firmware-ul controlerului, să îl reprogramați, să creați configurații non-standard și să setați reacții arbitrare la schimbările citirilor senzorilor.

clasificare

Care sunt semnele cabinelor de control diferite?

1. În direcția mișcării aerului.

Ei pot gestiona:

• Ventilație de evacuare.
• ventilație forțată.
• În cele din urmă, alimentarea cabinetului de comandă și ventilația de evacuare au capacitatea de a controla pe deplin întregul schimb de aer din clădire.

1. La destinație. Se poate controla sistemul de ventilație generală, de combatere a incendiilor, ambele sisteme sau elementele lor separate.

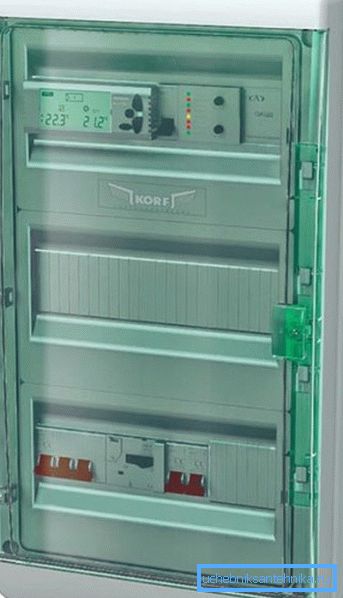

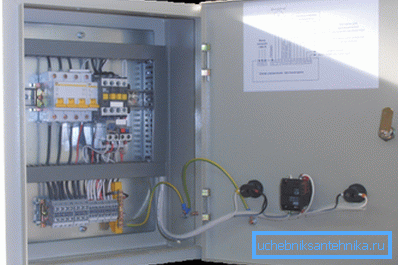

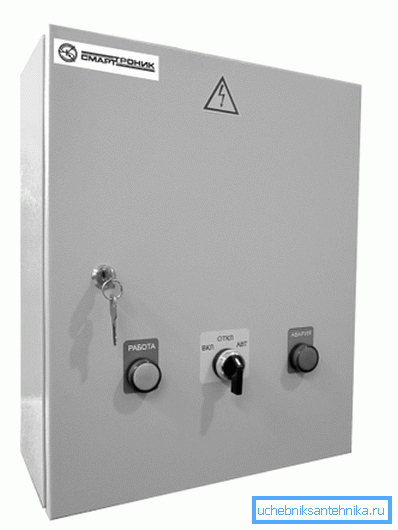

2. În funcție de materialul cazului. Poate fi plastic sau metal. În primul caz, de regulă, comenzile sunt ascunse sub capacul dulapului, în cel de-al doilea caz pe care sunt plasate pe el.

montare

Este puțin probabil ca cititorul să poată instala astfel de echipamente complexe cu propriile mâini, prin urmare ne limităm la minimum de recomandări de instalare.

• Instalatorul are nevoie de permisiunea de a lucra cu echipament electric și de familiarizarea cu echipamentele de măsură și automatizare (instrumentație și automatizare).

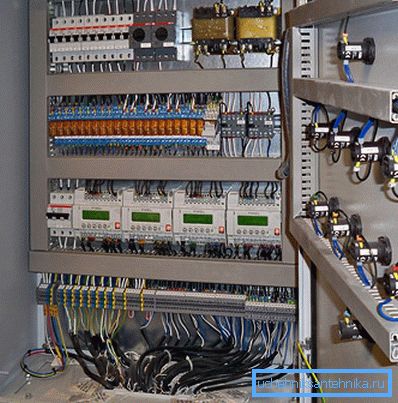

• Dulapul este montat pe un perete vertical din material ignifug cu o înălțime de cel puțin un metru. Instrucțiunea, așa cum este ușor de ghicit, este legată de siguranța la foc. Curenții din circuitele de alimentare pot atinge valori impresionante, care, în anumite condiții, pot duce la încălzirea puternică a firelor și a terminalelor.

Să clarificăm: cu condiția ca pentru fiecare milimetru pătrat al secțiunii transversale a conductorului de cupru să nu fie mai mult de 10 amperi, iar terminalele să fie prevăzute cu un contact sigur și absența perechilor de galvanizare (cum ar fi cuprul și aluminiu), această situație nu va apărea.

eșantioane

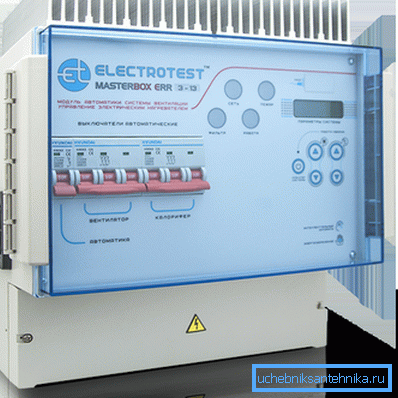

MASTERBOX ERR

Înainte de noi este un produs produs de compania de la Electrotest din Moscova.

Care sunt caracteristicile dispozitivului?

• Suport pentru încălzitoare electrice de aer, schimbătoare de căldură pentru apă și freon.
• Sprijină tot felul de recuperatori.
• Protecția motoarelor ventilatoarelor împotriva supraîncălzirii și supraîncărcării.
• Telecomandă.
• Module Bluetooth și Wi-Fi care vă permit să controlați ventilația de pe telefonul smartphone.
• Dimensiuni compacte. Dimensiunea dulapului este de numai 325x335x170 mm.

Dulap de control ventilator

Produsul cu denumirea laconică ShUV este produs de un număr de companii rusești (de exemplu, OAO Rubezh, care are reprezentanțe în mai multe orașe din Rusia și din străinătate). Funcționalitatea dispozitivului este complet opusă celei anterioare: este limitată la controlul ventilatorului de alimentare sau de evacuare al ventilației la foc.

În plus față de pornirea și oprirea directă a motorului electric, dispozitivul controlează:

1. Prezența tuturor celor trei faze la intrare.
2. Serviceabilitatea circuitelor proprii de alimentare și de comandă.
3. Contactul cu senzorii și sănătatea lor.

Prezentăm principalele caracteristici ale dispozitivelor capabile să controleze un ventilator cu o capacitate de până la 45 kW.

Prețul pentru ShUV depinde de puterea maximă a ventilatorului controlat de acesta:

• 5,5 kW - 15,400 ruble.
• 11 kW - 19.300 de ruble.
• 18,5 KW - 21080 ruble.

concluzie

Presupunem că a avut loc cunoștința noastră cu noul tip de echipament de ventilație (vezi și articolul "Aerisirea fumului": principalele caracteristici și caracteristici ale dispozitivului).

Ca întotdeauna, o anumită cantitate de informații tematice suplimentare vor fi oferite de videoclipul din acest articol. Mult noroc!
