Cum de a alege un ventilator pentru un sistem de ventilație

Pentru a putea echipa în casa dvs. un sistem de ventilație cu aer forțat cu circulație forțată a aerului, trebuie mai întâi să alegeți cel mai potrivit ventilator axial, centrifugal sau duct pentru toți parametrii necesari, care este cel mai important mecanism de funcționare al acestui sistem.

Când alegeți acest dispozitiv, trebuie să țineți cont de un număr mare de diverși factori externi, cum ar fi: volumul total al spațiului rezidențial ventilat, forma, materialul și zona secțiunii transversale a conductei de aer, temperatura minimă și maximă a aerului atmosferic, lungimea totală a sistemului de ventilație, indicatori.

Prezentare generală a fanilor de pe piața internă

Pentru a ajuta cititorul să aleagă cea mai potrivită opțiune pentru el însuși, acest articol va oferi o descriere a diferitelor tipuri de ventilatoare electrice concepute pentru utilizarea în sistemele de ventilație la domiciliu, precum și caracteristicile lor principale și o scurtă trecere în revistă a principalelor avantaje și dezavantaje ale unui anumit model.

În același timp, acest articol poate fi considerat o instrucțiune completă pentru alegerea unui ventilator de evacuare sau ventilator pentru un sistem de ventilație la domiciliu cu circulație forțată a aerului.

Scopul și funcțiile principale

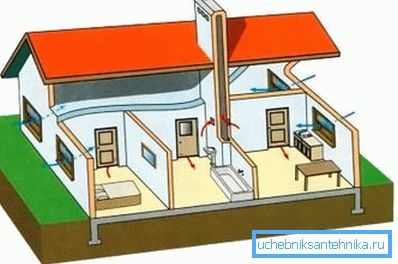

Funcționarea normală a unui sistem de ventilație la domiciliu cu circulație naturală a aerului devine posibil datorită unei scăderi ușoare a presiunii atmosferice în zona dintre intrarea canalului de alimentare cu aer și ieșirea canalului de evacuare.

În același timp, pentru funcționarea normală a acestor sisteme, trebuie îndeplinite simultan următoarele condiții:

1. Pentru a asigura diferența necesară în presiunea atmosferică și, în consecință, forța naturală din sistem, este necesar ca ieșirea să fie situată la o înălțime de cel puțin 4 metri deasupra nivelului de admisie.
2. Pentru a asigura capacitatea necesară, la viteza redusă a aerului, este necesar să se utilizeze conducte de aer cu secțiune mare.
3. Forma transversală a canalelor de ventilație trebuie să fie cât mai aproape posibil de circumferință, iar suprafața lor interioară trebuie să fie uniformă și netedă, astfel încât să nu se producă turbulențe turbulente de aer.

Atunci când un ventilator electric este inclus în circuitul sistemului de ventilație, respectarea condițiilor de mai sus nu este necesară din următoarele motive:

1. Diferența de presiune a aerului dintre căile de evacuare și evacuare este asigurată de funcționarea rotorului ventilatorului, prin urmare, diferența de înălțime în acest caz nu are o semnificație fundamentală.
2. În sistemele de ventilație forțată, viteza debitului de aer este semnificativ mai mare, astfel încât canalele de aer chiar de o secțiune mică au o viteză mai mare.
3. Injectoarele sau ventilatoarele de evacuare fac posibilă crearea unei căderi mai mari a presiunii în sistem decât în ​​cazul tracțiunii naturale a aerului, prin urmare rezistența suprafețelor interioare și a răsucirilor turbulente poate fi neglijată în majoritatea cazurilor.

Fiți atenți! Viteza maximă a aerului în sistemele de ventilație naturală este de 1 m / s, în timp ce în sistemele cu injecție forțată de aer sau pompare din aer, debitul său se poate deplasa cu o viteză de cel puțin 3 m / s.

Soiurile fanilor de uz casnic

Aproape toți ventilatoarele interne sunt conduse de un motor electric, dar multe modele diferă în puterea motorului, viteza, performanța, presiunea maximă de lucru, tipul de rotor utilizat, alimentarea cu aer, mărimea, greutatea și mulți alți parametri tehnici.

Pe baza principiului alimentării cu aer și a tipului de rotor utilizat, toate modelele existente pot fi împărțite în mai multe tipuri.

1. Cele mai simple, dar în același timp cele mai comune modele care sunt utilizate cel mai adesea în viața de zi cu zi, sunt ventilatoarele axiale electrice.

1. Modelele cu un circuit centrifugal de injecție a aerului, care sunt capabile să creeze presiuni mai mari și care dezvoltă o viteză mai mare de mișcare a fluxului de aer, sunt considerate mai productive.
2. Una dintre soiurile unor astfel de modele este un sistem cu aranjament diametral al lamelor, dar datorită designului greoi, practic nu este folosit în viața de zi cu zi.
3. Pentru instalarea în interiorul conductelor utilizate ventilatoare de conducte, care sunt de dimensiuni mici și un nivel relativ scăzut de zgomot.

Ventilatoare axiale

Un ventilator axial, sau cu alte cuvinte axial, a primit acest nume deoarece, în timpul funcționării sale, direcția de deplasare a fluxului de aer este situată pe aceeași axă cu planul rotorului de lucru.

Această schemă este utilizată pe scară largă în sistemele de ventilație de uz casnic, datorită faptului că are următoarele avantaje:

1. Motoare electrice Astfel de dispozitive, ca regulă, au un consum redus de energie, prin urmare, sunt destul de economice și pot funcționa mult timp fără oprire.
2. Ventilatoare axiale pentru uz casnic care nu pot dezvolta presiuni ridicate, dar în același timp puterea lor este suficientă pentru a schimba în mod constant întregul volum de aer din încăpere. Acest mod de operare vă permite să asigurați schimbul uniform de aer pe întreaga durată de funcționare și, în același timp, vă permite să scăpați de fum și de miros neplăcut, precum și să evitați apariția curenților de aer.
3. Circuitul de injecție axial aerul are cel mai simplu design, care este un canal de aer direct cu un rotor amplasat în el și un motor electric de acționare, prin urmare, prețul acestor dispozitive este semnificativ mai mic decât costul altor modele mai complexe.

Sfat! Un alt avantaj al ventilatoarelor axiale este nivelul cel mai scăzut al zgomotului, printre alte dispozitive similare, astfel încât acestea sunt cel mai des folosite ca hote de evacuare pentru ventilarea bucătăriei, a băii, a băii, a băii și a altor încăperi interne.

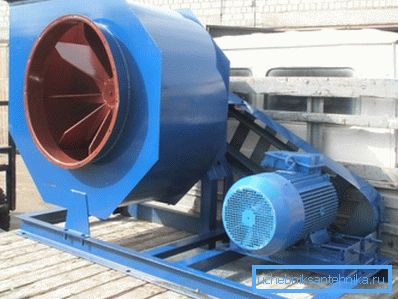

Ventilatoare de evacuare și presiune tip centrifugal

Pentru funcționarea sistemelor complexe de ventilație cu un număr mare de conducte de aer și diverse dispozitive auxiliare, precum și cu o lungime mare a canalelor principale de injecție și de evacuare a aerului, sunt necesari ventilatoare industriale de înaltă performanță, capabile să deplaseze un volum mare de mase de aer într-un timp scurt.

De cele mai multe ori, pentru a rezolva astfel de probleme, se folosesc dispozitive cu un sistem centrifugal pentru deplasarea aerului, a cărui principiu de funcționare este următorul:

1. Corpul de lucru al mașinii este o carcasă metalică exterioară din oțel inoxidabil sau galvanizat, în interiorul căruia este montat un tambur rotativ pe rulmenți cu bile.
2. Pereții tamburului conțin un număr mare de palete montate radial care, în timpul rotirii, rotesc fluxul de aer, dând astfel o mișcare de rotație.
3. Ca rezultat al rotației, sub acțiunea forței centrifuge, particulele de aer sunt aruncate din centrul tamburului rotativ către partea interioară a carcasei metalice, după care, prin comprimarea într-un spațiu închis, acestea sunt direcționate către ieșirea din traseul de evacuare.

Ventilatorii radiali industriali sunt, de regulă, acționați de motoare electrice puternice care funcționează în mod constant sau ciclic și sunt activate manual sau când sunt declanșați senzorii sistemului automat de control al climatizării.

Fiți atenți! Ventilatoarele electrice centrifugale pot funcționa la fel de eficient atât pentru alimentarea, cât și pentru evacuarea aerului, prin urmare, în funcție de tipul de racordare, acestea pot fi utilizate atât în ​​sistemele de ventilație forțată de alimentare, cât și de evacuare.

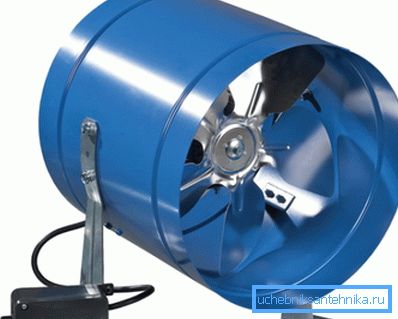

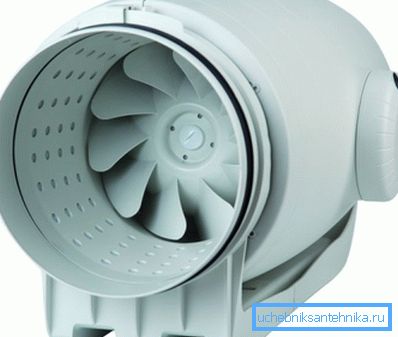

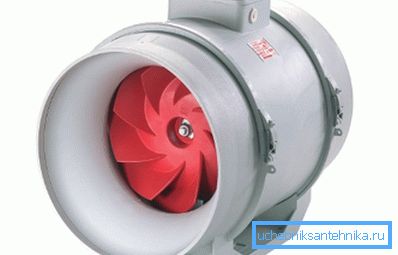

Fanii ductului

Dispozitivele cu canal sunt destinate în principal instalării în interiorul unei conducte de aer, precum și în ruperea unei linii principale care alimentează sau aerisesc aerul ca mecanism de funcționare independent sau auxiliar al ventilației de alimentare și evacuare.

Printre principalele caracteristici distinctive ale ventilatoarelor duct sunt următoarele caracteristici de performanță:

1. Cel mai adesea, ele sunt fabricate în conformitate cu schema axială, prin urmare se disting prin dimensiunea compactă și nivelul scăzut al zgomotului.
2. Astfel de dispozitive pot fi instalate cu ușurință cu mâinile lor atât în ​​sistemele de ventilație proiectate cât și în cele existente.
3. În prezent, există o mare varietate de modele diferite care diferă în funcție de dimensiune, formă, performanță și alți parametri tehnici, deci alegerea dispozitivului potrivit nu va fi dificilă.

Sfat! Chiar și atunci când sunt instalate în interior, ar trebui să se acorde prioritate dispozitivelor din plastic, din oțel inoxidabil sau din alte materiale rezistente la coroziune, deoarece vaporii de apă sunt prezenți întotdeauna în aerul atmosferic, iar sistemele de ventilație și climatizare au o tendință crescută de condensare.

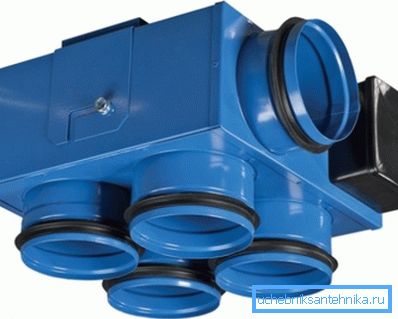

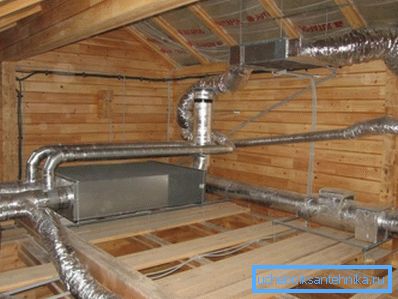

Dispozitive multizone

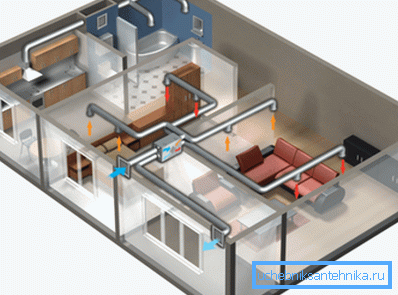

Într-un sistem centralizat de eliminare a fumului, precum și într-un sistem de ventilație și aer condiționat într-o locuință privată, este convenabil să se utilizeze un dispozitiv cu mai multe zone, care este un ventilator centrifugal de înaltă performanță instalat într-o încăpere tehnică, de exemplu într-un subsol sau într-un pod.

Caracteristica principală a acestuia este că pe carcasa sa există mai multe flanșe de conectare pentru conectarea conductelor de evacuare sau de evacuare a aerului, fiecare dintre acestea putând servi în mod independent diferitele încăperi rezidențiale sau utilitare.

Astfel, un dispozitiv poate asigura pe deplin funcționarea sistemului de ventilație de alimentare și de evacuare a întregului bloc de apartamente.

Sfaturi și trucuri

Pentru a face alegerea corectă a fanilor de pe piața internă, în funcție de scopul și de îndeplinirea sarcinilor specifice, trebuie respectate următoarele reguli:

1. Pentru o ventilație eficientă a băilor și a instalațiilor sanitare, este necesar să se aleagă un dispozitiv tip axial cu o capacitate nominală de cel puțin 30 m / oră.
2. Pentru instalarea în încăperi cu umiditate ridicată, de exemplu în duș sau în baie, trebuie să vă asigurați că nivelul de protecție nu a fost mai mic decât IP.

1. Este ușor de determinat performanța optimă a unei hota de bucătărie prin înmulțirea volumului total cu 10. De exemplu, o bucătărie cu dimensiunea de 4 x 3 m, cu o înălțime a tavanului de 2,8 m va fi de 33,6 m, respectiv performanța unui ventilator de evacuare trebuie să fie de cel puțin 330 m ? / oră
2. Capacitatea de evacuare a clădirilor rezidențiale este determinată de o schemă similară, dar în acest caz, volumul total al încăperii trebuie multiplicat nu cu 10, ci cu 3.
3. Dacă este necesar, încălziți rapid camera, puteți utiliza încălzitoare electrice pentru ventilație pentru casa, în care este instalat un element electric de încălzire în fața rotorului suflantei de aer.

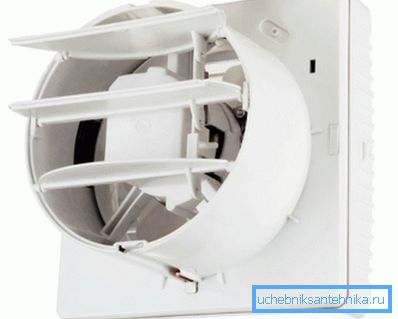

Sfat! Pentru a preveni intrarea nedorită a aerului atmosferic răcit din stradă în cameră, toți ventilatoarele de uz casnic ar trebui echipate cu o supapă de reținere.

concluzie

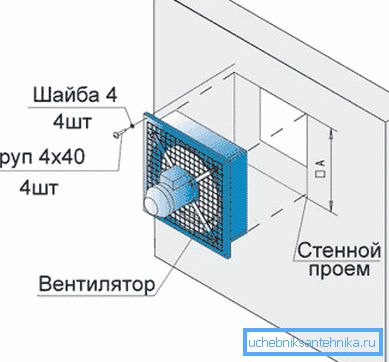

După ce am citit acest articol, putem concluziona că cea mai bună opțiune pentru bucătărie, baie și toaletă, precum și pentru spațiile rezidențiale ale unui apartament sau unei case particulare mici este un ventilator axial convențional care este instalat în fereastra de deschidere a ferestrei sau în grila de ventilație a unei coliziuni verticale comune.

Pentru a obține o idee vizuală despre cum să procedați singur, puteți viziona videoclipul din acest articol sau puteți citi materiale similare pe site-ul nostru.
