Cum să dotați ventilarea cazanului unei case particulare

26-06-2018

Plasând o cameră de boilerie în locuința lor, unii proprietari neglijează cerințele și regulile, ceea ce poate duce la alte consecințe dezastruoase. În timpul funcționării cazanului în cameră se creează un spațiu rarificat, care necesită un debit suficient de aer proaspăt, în caz contrar există riscul de împingere înapoi. Astăzi scopul nostru este să vă spunem cum ar trebui să fie ventilată camera de boiler în conformitate cu SNiP și arătați-i cu un exemplu.

În fotografie - schema de ventilație a cazanului

De ce aveți nevoie de el?

Nu uitați că schimbarea corectă a aerului în încăperea unde este instalată boilerul este o condiție prealabilă pentru funcționarea cazanului. Dacă neglijezi acest aspect, concentrația gazelor de monoxid de carbon în camera cazanelor poate atinge dimensiuni care amenință sănătatea ta, precum și toți cei care trăiesc în casă. Metodele de circulație a masei de aer în acesta pot fi diferite și depind de tipul de echipament de încălzire (vezi și articolul "Testarea ventilației: valori testate și cerințe de reglementare").

SNiP oferă un sistem de ventilație necesar pentru a elimina excesul de căldură din echipamente și conducte, precum și pentru a menține aer curat în zona de lucru. Atunci când acest lucru nu poate fi realizat prin mișcarea naturală a curenților de aer, este necesară instalarea dispozitivelor capabile să conducă cu forța schimbul de aer. În acest caz, prețul sistemului va crește.

Regulile de ventilație ale cazanelor

Când proiectăm o casă privată, acordăm atenție fiecărui lucru mic care ar putea apărea în planificarea și în interiorul fiecărei camere. În acest stadiu ar trebui să fie proiectată cu atenție și camera pentru cazan, care este un element esențial.

Ventilarea în cazanul cu un cazan cu gaz de până la 350 kW

Deși nu are nevoie de talente de design deosebit, deoarece toți parametrii principali au fost reglementați de mult timp, trebuie să abordați în mod serios sarcina. În caz contrar, vă puteți pune în pericol de incendiu, să nu mai vorbim de amenzi de la supravegherea incendiilor pentru încălcarea normelor de muncă.

tipuri

Cel mai adesea, gazul natural este utilizat drept combustibil în case particulare, pentru care este necesară furnizarea constantă de aer proaspăt, capabilă să utilizeze suficient produsele de ardere. Ventilația normală este de obicei suficientă pentru a asigura o ventilație adecvată. În camera în care sunt instalate ușile și ferestrele vechi, aerul se scurge prin diferite goluri.

Dimensiunile cazanelor într-o casă privată nu respectă întotdeauna standardele

Dacă camera este mai mult sau mai puțin sigilată, vă recomandăm să folosiți ventilație suplimentară. Astfel, puteți scoate din camera cazanului produsele excesive de ardere și resturile de gaze arse, urme ale căror urme vor fi vizibile în mod clar sub formă de funingine pe tavan și pe pereți. Cu toate acestea, aspectul inestetic al cazanului este cel mai mic dintre problemele pe care le poate produce o ventilație slabă.

natural

Se utilizează pentru cazane de până la 30 kW.
Instrucțiunea vă permite să faceți o gaură în peretele O100-150 mm, apoi introduceți un tub de plastic în el, care va fi un fel de conductă de aer.
Plasa obișnuită din material plastic sau metal poate oferi protecție împotriva resturilor externe.
Instalați o supapă de reținere pe partea interioară a conductei, care va împiedica evacuarea aerului.
Montați gaura de evacuare în același mod, acoperind-o la ieșirea din cuști atmosferice sub formă de zăpadă și ploaie.
Poziționați orificiul de intrare în partea inferioară a plafonului din spatele focarului, astfel încât aerul să curgă direct în camera de ardere și să nu se răspândească în încăperea cazanului.
Poziționați orificiul de evacuare de deasupra cazanului, deoarece produsele de combustie se vor ridica.

mecanic

Se utilizează în cazul în care nu este posibilă dotarea cu ventilație naturală.
Permite ajustarea schimbului de aer, ceea ce este imposibil de realizat în mod natural.
Elementele principale ale sistemului sunt ventilatoare, care, atunci când sunt selectate, ar trebui să adauge aproximativ 30% la debitul maxim de aer prin cazan.

Cât de bine este ventilația în cazanul casei private

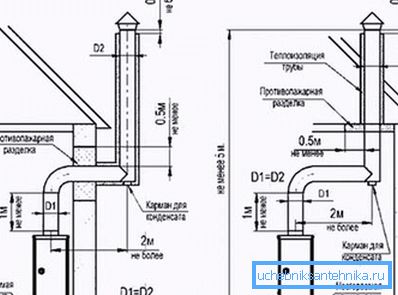

Cerințe pentru cămin

Atunci când aranjați coșuri de cămin, trebuie să urmați și anumite reguli. Punerea în aplicare a acestora este, de asemenea, foarte importantă pentru funcționarea în siguranță a unui cazan pe gaz.

Luați în considerare cerințele în detaliu:

alegerea diametrului conductelor, este necesar să urmați manualul echipamentului;
Nu ridicați conductele de deasupra creastei acoperișului mai mult de 5 m;
instalarea umbrelelor pe coșuri este interzisă;
secțiunea transversală a coșului de fum ar trebui selectată în conformitate cu un model specific al cazanului;

conducta trebuie să fie cilindrică și din metal, este de asemenea necesar să se prevadă o gaură pentru curățare;
Este interzisă efectuarea a mai mult de trei curbe sau întoarceri pe coș.

Indicație: Luați în serios toate cerințele pentru instalarea coșului de fum, altfel funcționarea necorespunzătoare poate provoca consecințe tragice.

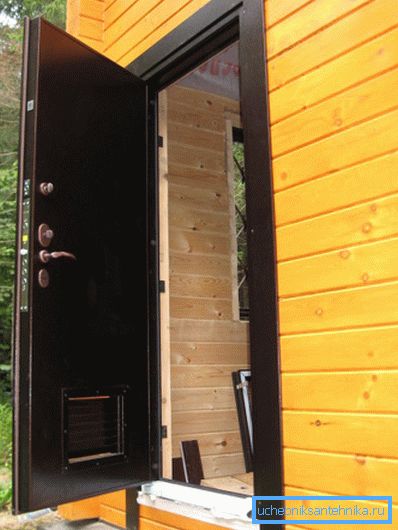

Usi metalice în camera cazanului cu ventilație

Cum se calculează ventilarea cazanului unei case particulare

Schimbul de aer în cameră trebuie să respecte SNiP II-35-76.

Acesta prevede astfel de cerințe în cazanele unde nu există personal permanent însoțitor:

Atunci când se utilizează echipamente de gaz, este necesar să se asigure un schimb de aer de trei ori pentru o oră de funcționare a cazanului. În acest caz, volumul de aer necesar pentru a menține procesul de combustie nu este luat în considerare;
înălțimea cazanului ar trebui să fie de 6 m. Dacă acest lucru nu se poate face, care se întâmplă cel mai adesea într-o casă privată, este necesar să se mărească rata de schimb a aerului prin adăugarea a 25% pentru fiecare metru de scădere a acestui parametru;
în cazul unui flux insuficient de aer prin canalele de ventilație în mod natural, este necesară instalarea unui sistem de schimb de aer forțat.

Aceste cerințe sunt comune pentru cazanele pe gaz și pe combustibil solid. Există doar mici diferențe în locațiile de instalare ale sistemului de ventilație.

Ventilarea cazanului pe gaz - alimentarea și producția de mase de aer

Sfat: înainte de a cumpăra echipamentul necesar și a instala canalele de aer cu mâinile proprii, trebuie să efectuați calculul parametrilor principali.

Pentru cazanele casnice, este posibil să se simplifice calculul, luând în considerare următorii parametri:

Volumul camerei.
Viteza aerului (cel puțin 1 m / s).
Rata de creștere a ratei schimbului de aer, care depinde de înălțimea plafoanelor.

Aceste caracteristici vor fi necesare pentru a calcula diametrul necesar al canalului de aer.

exemplu:

Dimensiunile cazanului sunt de 3x3x2,5 m (lățime, dyne, înălțime). De aici găsim volumul, care este egal cu 22,5 m ?.
Calculăm rata de schimb a aerului, luând în considerare coeficientul: (6-2.5) x0.25 + 3 = 3.9.

În consecință, pentru o oră cu ventilație naturală ar trebui să fie 3,9 x22,5 = 88 m? de aer.

Diametrul canalului se calculează după cum urmează:

F = 88 m³ / 3600 = 0,024 m²,

după transferul la pătrat în diametru, obținem o cifră de 88 mm, cea mai apropiată valoare a diametrului țevii standard este de 100 mm.

În acest caz, am învățat ventilația ventilației de evacuare, admisia trebuie să fie exact aceeași.

concluzie

Este imposibil să ignorați regulile și cerințele codurilor de construcție atunci când organizați un cazan într-o casă privată, unde ventilația joacă unul dintre cele mai importante roluri. În acest articol, am vorbit despre principalele și, de asemenea, am explicat cu ajutorul unui exemplu cum să calculeze corect canalele de ventilație pentru a asigura schimbul adecvat de aer într-o încăpere cu un cazan cu gaz sau cu combustibil solid (vezi și articolul Control automat al ventilației în încăpere).

Videoclipul din acest articol vă va ajuta să găsiți informații suplimentare despre acest subiect.
