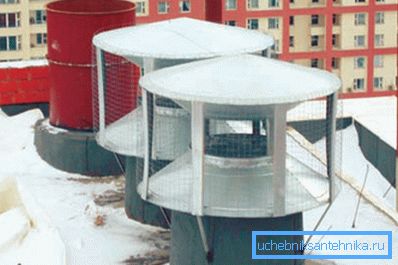

Deflectorul de ventilație este un dispozitiv simplu care permite creșterea eficienței sistemului cu 20%. Vrem să vorbim despre principiul funcționării, caracteristicile și tipurile acestor dispozitive, precum și să vă concentrați asupra modului de montare a deflectorului de ventilație cu propriile mâini.

Deflectoare de sisteme de ventilație

Dispozitiv și principiu de funcționare

Mai întâi de toate, este necesar să ne dăm seama ce este un deflector în ventilație, deoarece domeniul de aplicare influențează puternic proiectarea dispozitivului. În sistemele de alimentare și evacuare a ventilației naturale, deflectorul este instalat pe partea superioară a canalului de evacuare pentru a crește presiunea prin crearea unei zone de presiune redusă.

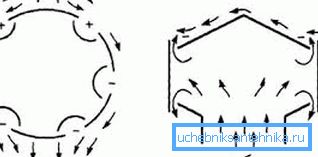

Principiul funcționării dispozitivului se bazează pe legea Bernoulli, una dintre consecințele acesteia fiind efectul diluției aerului într-un flux cu secțiune variabilă. Cu cât este mai mare debitul, cu atât este mai mare scăderea presiunii.

Fiți atenți! Astfel, vedem că, datorită energiei eoliene care suflă conducta, în zona vârfului său este creat un vid relativ, ceea ce face ca masele de aer din interiorul țevii să fie orientate în sus, creând o forță suplimentară.

Dacă luăm în considerare dispozitivul deflector de ventilație, vom vedea mai multe părți principale (varianta TsAGI):

1. difuzor. Este o bucată de țeavă în formă de con trunchiat, care este purtat de o parte îngustă pe conductă. Mărește presiunea în țeavă la vârf, sporind astfel diferența de presiune și activitatea de evacuare a aerului evacuat de fluxurile de vânt;
2. Umbrelă sau capac. Acesta servește pentru a proteja canalul de precipitații, resturi și alte obiecte străine;
3. Cilindrul exterior sau carcasa. Se taie prin fluxul de vânt, creând în interiorul zonei de joasă presiune.

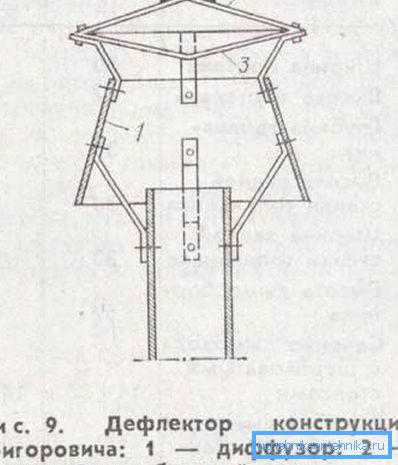

În versiunea de construcție a lui Grigorovici vom vedea o imagine ușor diferită.

Structura dispozitivului include următoarele noduri:

1. difuzor. Aici vedem același con trunchiat, dar purtat pe conductă cu o latură largă, iar secțiunea acestei laturi depășește secțiunea vârfului. Acest detaliu se mai numește și "sticlă", caz în care capul tubului va fi "geamul de jos";
2. Umbrelă sau capac. Efectuează o funcție protectoare, ca în exemplul anterior;
3. Conversă inversă. Acesta este instalat sub capota cu partea de sus în jos și servește pentru a preveni acumularea de aer sub umbrelă, precum și pentru a crea, împreună cu difuzorul, un flux de vânt îngust peste capacul de capăt.

Fiți atenți! În varianta Grigorovici, vedem că ejecția are loc în două direcții: în direcția conului invers și în direcția lățimii laterale a difuzorului. Viteza de curgere sub un conus invers crește datorită îngustării canalului, ceea ce duce la o creștere a diferenței de presiune.

specie

Selectarea unui ventilație pentru ventilație trebuie să se bazeze pe soiurile disponibile în mod liber și pe condițiile meteorologice din zona dvs.

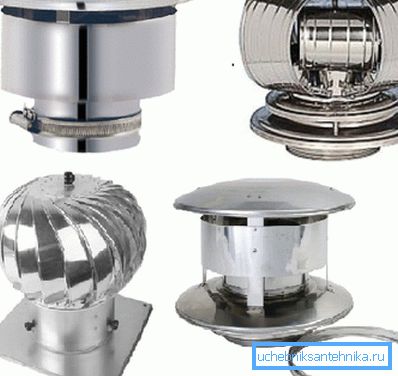

Luați în considerare cele mai comune modele:

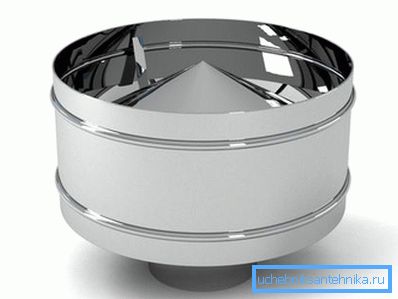

• Designul Central Aerohydrodynamic Institute (TsAGI) este una dintre cele mai populare soiuri. Caracteristicile de proiectare discutate mai sus;
• Model Grigorovici. Acesta este probabil cel mai frecvent tip de deflector în țara noastră și în străinătate. Proiectul este discutat, de asemenea, în capitolul precedent;
• Designul plăcii deschise Astato. De asemenea, foarte frecvente și populare datorită dispozitivului simplu și a muncii eficiente;
• Modele rotative. Sunt dispozitive complexe cu o parte rotativă și un sistem special de lame care susțin această rotație. O caracteristică distinctivă este prețul și eficiența mai ridicate;

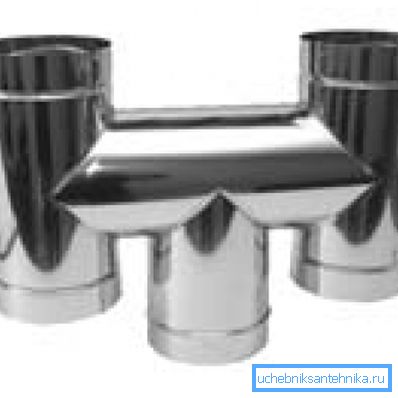

• Modele în formă de H. Ele se disting prin prezența a două deflectori simultan pe un vârf;
• Deflectoare, vetre. Acestea sunt duze rotative cu un chile, care transformă structura în direcția vântului, astfel încât debitele sale să cadă în sistemul de găuri și lame, provocând efectul de evacuare a gazului din conductă.

Fiți atenți! De regulă, conducta de evacuare este afișată pe acoperiș. Aceasta creează o diferență în valorile gravitaționale ale presiunii aerului și permite de asemenea instalarea deflectorului într-un spațiu deschis vântului.

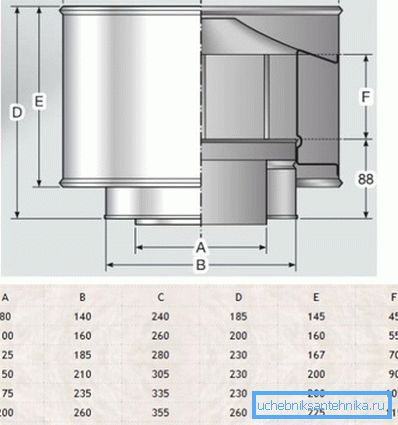

Pe lângă conceptul de aparat, vom avea nevoie de dimensiunile secțiunilor transversale ale canalelor și a cilindrilor sau de raportul lor. Calculul deflectorului pentru ventilație se efectuează pe baza acestor rapoarte sau se efectuează de la zero pentru un dispozitiv specific.

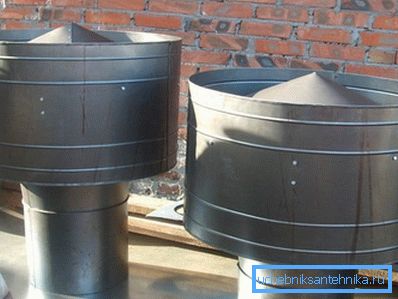

Dacă vorbim despre materiale, în majoritatea cazurilor toate modelele sunt fabricate din două tipuri de materii prime: metal sau plastic. Cele mai frecvent utilizate sunt oțelul galvanizat, staniu, oțel inoxidabil și aluminiu.

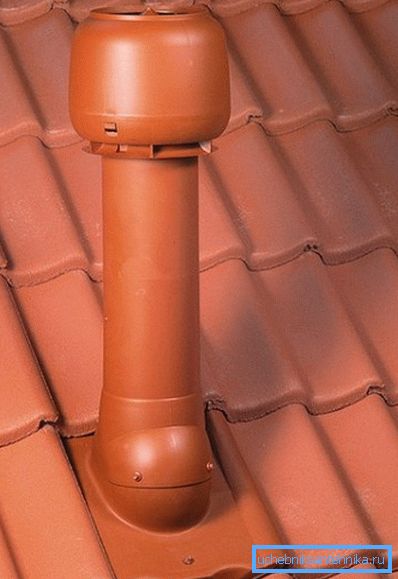

De aerisire de aer din plastic are un cost mai mic, o varietate de culori, dar se teme de temperaturi ridicate și rapid ajunge în stare de disperare.

montare

Pentru cei care au achiziționat deflectorul, instrucțiunile noastre de instalare:

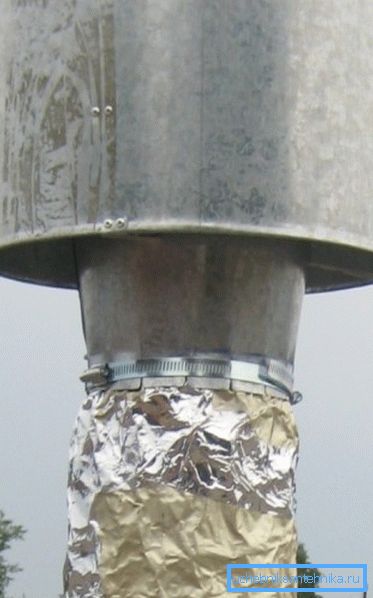

1. În majoritatea modelelor, dispozitivul are o duză inferioară, care este purtată pe conductă și fixată cu cleme, șuruburi sau nituri. Clamp - cel mai simplu mod de a monta;

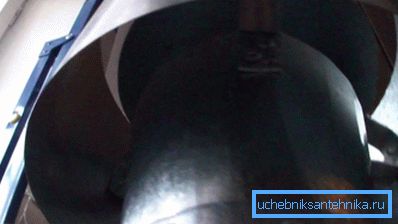

1. Difuzorul la conducta inferioară este atașat la console cu o conexiune filetată. De obicei, acestea sunt trei sau patru brațe, care sunt fixate la capătul duzei cu piulițe, iar capetele opuse ale brațelor divergente sunt introduse în orificiile difuzorului și sunt de asemenea fixate cu piulițe;

1. În partea superioară a rafturii montate pe carcasa difuzorului pentru capac. Acestea pot fi suporturi cu șurub sau plăci cu șuruburi. Un capac cu sau fără un conus invers este atașat la posturi.

Fiți atenți! Diametrul umbrelei trebuie să depășească diametrul ieșirii difuzorului, în caz contrar ploaia înclinată va cădea în interiorul canalului.

concluzie

Utilizarea deflectorilor vă permite să creșteți ventilația de evacuare și să o protejați de blocarea vântului. De asemenea, este posibil să se mărească eficiența generală a sistemului și să îl protejeze de împingerea inversă.

Videoclipul din acest articol vă va ajuta să înțelegeți mai bine regulile dispozitivului și instalarea acestui design.
