Designul de încălzire și ventilație - încălzire și

O microclimat în orice cameră este un anumit set optim de parametri în care o persoană se simte confortabilă și poate lucra productiv. Acest lucru este influențat în principal de parametri precum: umiditatea, temperatura aerului, compoziția aerului. Iar îndeplinirea principală a sarcinii de menținere a stabilității microclimatului se află pe sistemele de ventilație și încălzire, astfel încât problema proiectării ar trebui să beneficieze de o atenție deosebită.

Are sens să combină sistemele de încălzire și ventilație?

Majoritatea oamenilor din țara noastră sunt obișnuiți cu încălzirea tradițională a apei, iar problema combinării ventilației și încălzirii nu este nici măcar considerată serios, ci în zadar. La urma urmei, proiectarea sistemului de ventilație și încălzirea în ansamblu va permite utilizarea maximă a capacităților conductelor de aer; ele nu vor sta la ralanti în sezonul rece.

În plus, sistemul de încălzire a aerului are mai multe avantaje față de cel tradițional, în care apa este utilizată ca agent termic.

Utilizarea aerului ca agent de răcire vă permite:

• prelungirea duratei de viață a sistemului (durabilitatea sistemului de încălzire a aerului atinge 40 de ani);
• reduce timpul de încălzire a încăperii;

Fiți atenți! În cazul unui sistem de apă, trebuie să așteptați până când radiatorul dă suficientă căldură, timp de câteva ore. Sistemul de aer alimentează camera cu aer preîncălzit, trebuie doar să așteptați până când se amestecă cu aerul rece. Va dura doar 20-30 de minute.

Dispoziții generale privind proiectarea sistemelor de ventilație și de aer condiționat

Indiferent de proiectarea încălzirii, ventilației și aerului condiționat a unui conac mic sau a unei clădiri înalte, rezultatul muncii efectuate ar trebui să fie 2 documente:

• partea textului - în nota explicativă, designerul indică soluțiile tehnice generale adoptate în proiect. În special, calculul justifică secțiunea adoptată a conductelor de aer, puterea sistemului de aer condiționat și a sistemelor de încălzire. Dacă sistemul va fi instalat la întreprinderea industrială, atunci este necesar să se indice modul de protecție a conductelor de aer din mediile agresive;
• grafica - desenele ar trebui să conțină schema de rețele de încălzire, aer condiționat și ventilație. În cazul unei combinații de ventilație și încălzire cu aer, lucrarea este ușor simplificată.

În ceea ce privește desenele, trebuie remarcat faptul că acestea ar trebui să fie efectuate în strictă conformitate cu GOST 21.602-79, o schiță simplă manuală pe hârtie de grafic este inacceptabilă.

Fiți atenți! Dacă proiectați ventilația și încălzirea unei case mici cu propriile mâini, atunci, desigur, puteți face fără GOST, principalul lucru fiind că angajații înțeleg totul. În alte cazuri, este obligatorie respectarea strictă a standardului.

Reguli pentru desenarea desenelor

Desenul trebuie să conțină nu doar o reprezentare schematică a sistemului proiectat în sine, ci și planul casei, altfel nu va fi posibil să se evalueze dacă conducta este așezată corect, de exemplu.

În ceea ce privește proiectarea sistemelor pentru clădiri cu mai multe etaje, este în general necesar:

• să se bazeze pe foaia A1 un plan de etaj al clădirii;
• pentru a număra sediul, în timp ce numerotarea este efectuată în conformitate cu cerințele GOST 21.602-2003, care a fost adoptată în locul documentului de reglementare sovietic GOST 21.602-79. În ceea ce privește spațiul de numerotare, numărul trebuie să fie plasate în cerc, numerotarea este pe partea stângă a figurii, primul număr este utilizat pentru a desemna numere de podea, și tot restul - aceasta este de fapt un număr de premise;
• atunci, în același plan, este imperativ să se dimensioneze fără întârziere structurile de închidere, aceasta este baza pentru calculul ulterior al pierderilor de căldură;
• dacă se va utiliza încălzirea cu apă, atunci se va alege locul unde va fi localizat nodul, pe fiecare etaj va fi indicat aspectul conductei și vor fi indicate locațiile radiatorului;

Fiți atenți! GOST pe desenele de lucru ale încălzirii și ventilației oferă o listă clară de simboluri admise. Creativitatea în această chestiune este inacceptabilă, iar exemplele de notație vor fi discutate mai jos.

• același lucru este valabil și pentru afișarea pe foile de conducte de aer și de sisteme de climatizare.

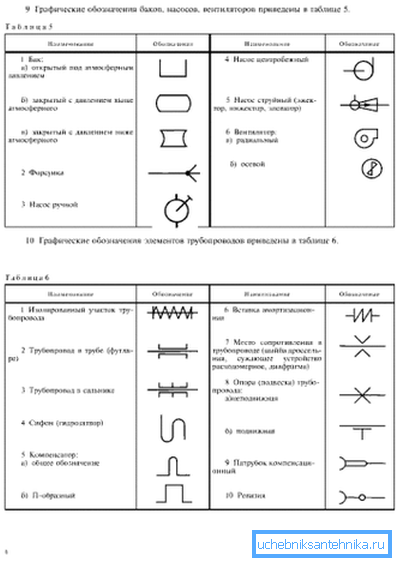

Convenții acceptate în desene

În general, proiectarea unui sistem de ventilație începe cu faptul că etajele indică poziția lor de proiectare. După aceea, este necesar să se ofere incizii în toate încăperile unde este prevăzută ventilația.

Pe aceste tăieturi este necesar să se arate poziția de proiectare a grilelor de ventilație (înălțimea amplasării și dimensiunile acestora sunt indicate), în afară de aceasta este necesar să se afișeze:

• canalele de ventilație și minele (prezentate în linii punctate);
• marcați gura arborelui de ventilație și centrul ferestrei;
• Tăiurile și planurile de execuție ale clădirii servesc drept bază pentru desenarea proiecției axonometrice a sistemului de ventilație.

Fiți atenți! Aceeași instrucțiune se aplică și în cazul proiectării sistemelor de încălzire a aerului, combinate cu sistemul de ventilație al clădirii.

La crearea desenelor, se aplică următoarele reguli:

• orice element al sistemului de ventilație și încălzire trebuie să fie etichetat și aplicat pe numărul său de serie (în cadrul aceleiași mărci). De exemplu, sistemul de admisie cu circulație naturală este desemnat ca PE, cu forțată-P, perdea de aer în desen este desemnată prin litera U, iar unitățile de încălzire pot fi identificate prin litera A.

GOST desene de proiectare de încălzire și ventilație nu se limitează la un singur document din 2003.

Marcarea anumitor elemente ale sistemelor de ventilație și încălzire este prezentată în standarde separate:

• atunci când se marchează canalele și fitingurile pe o foaie, trebuie respectate recomandările GOST 21.206-93;
• GOST 21.205-93 trebuie folosit atunci când este necesar să se afișeze pe desen un element precum izolația conductei, inserția de amortizare, suportul și alte elemente specifice. Același standard este utilizat pentru a indica direcția fluxului de aer, rezervoarele, fitingurile pentru țevi și așa mai departe;

• GOST 21.112-93 dedicat simbolurilor echipamentului de ridicare și de transport.

Fiți atenți! Atunci când sunt afișate simboluri de acest tip în desen, trebuie luată în considerare scala.

Ghid general de proiectare

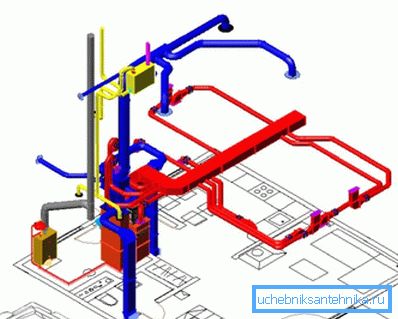

Sistemul de ventilație combinat cu sistemul de încălzire funcționează în conformitate cu următorul principiu:

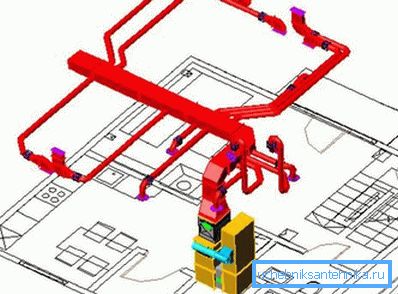

• aerul cald este furnizat prin conducta de alimentare în încăperile casei;

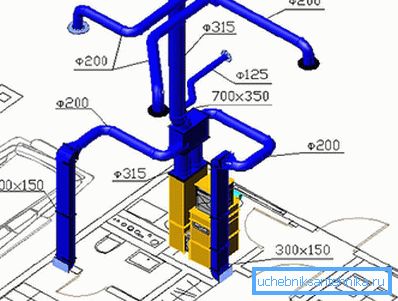

• prin conducta de eșapament, aerul este luat din incintă, aerul curat este amestecat din stradă și amestecul de aer este alimentat înapoi la unitatea de încălzire;
• după ce se repetă acest proces.

Fiți atenți! Astfel de sisteme sunt în mod necesar echipate cu un sistem de filtrare, de multe ori există o funcție de umiditate suplimentară. Aerul circulant are nevoie de o curățare suplimentară, deoarece nu este complet înlocuită de proaspete.

În construcții private, în fiecare caz, proiectarea de încălzire, ventilație și aer condiționat individual, dar puteți formula mai multe reguli universale:

• Canalul de alimentare cu aer este amplasat convenabil între etaje. Mai ales această opțiune este potrivită pentru tehnologia de construcție cadru, conductele nu vor ocupa un singur centimetru de spațiu liber al camerei. Cu această amplasare la etajul 2, aerul cald va curge de la nivelul podelei, iar pe primul - de la tavan;

Fiți atenți! Trebuie avut în vedere că aerul cald va curge de la grilele de aprovizionare, de aceea nu este de dorit să le așezați direct deasupra canapelei, fotolii etc. În același timp, nu este de dorit să-i așezați pe perdele - este puțin probabil ca oricine să fie încântat să privească perdelele care învârt în mod constant.

• dacă podele din beton armat, este mai bine să plasezi conductele de aer în colțurile pereților. Apoi, ele pot fi ușor deghizate folosind un plafon cu mai multe niveluri.

Există câteva caracteristici legate de amplasarea canalului de evacuare.

Deci, proiectarea corectă a sistemelor de încălzire și ventilație necesită:

• aerul a intrat în conducta de eșapament la etajul inferior - la nivelul podelei. Adevărul este că aici aerul încălzit pătrunde în camerele de deasupra, prin urmare gardul său aproape de podea contribuie la o încălzire mai uniformă a încăperii;

• la etajele 2 și ulterioare, gardul ar trebui să fie făcut lângă tavan - aerul cald se ridică și se acumulează în această zonă, ceea ce nu contează pentru o persoană;
• pe acest canal este logic să se așeze un amortizor care să regleze fluxul de aer; iarna aceasta va ajuta la economisirea facturilor de energie electrică;
• O atenție deosebită trebuie acordată izolației fonice a conductelor de aer în zonele adiacente instalației de încălzire. Este posibil să se utilizeze conducte flexibile de aer în aceste zone sau să se utilizeze izolații fonice exterioare;
• în timpul verii, încălzirea nu va funcționa, astfel încât ventilația de evacuare trebuie să aibă un orificiu de acoperiș, în sezonul cald, aerul poluat va fi îndepărtat prin el;
• amestecarea aerului proaspăt de pe stradă se poate face prin supape de perete.

În mod separat, este necesar să menționăm sursa de căldură. Desigur, puteți utiliza instalația, lucrați la electricitate, dar astfel de sisteme nu pot fi numite economic, iar dependența de energie electrică pentru casele de țară nu este cea mai bună opțiune.

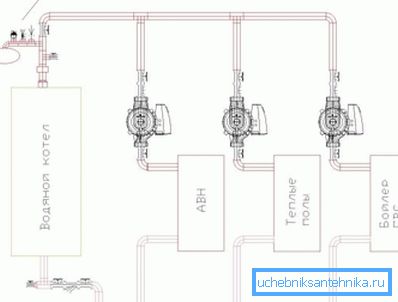

Prin urmare, se utilizează adesea instalații în care elementul de încălzire este conectat la un cazan de încălzire convențional (nu are importanță cazanul electric sau solid). Costul de operare a acestor sisteme este cu aproximativ 20-30% mai mic comparativ cu încălzirea convențională cu apă.

Fiți atenți! În plus, cazanul poate fi utilizat simultan pentru alimentarea cu apă caldă și, de exemplu, "podele calde".

Calcularea simplă a unui sistem de încălzire a aerului combinat cu ventilația aerului proaspăt

Aici, desigur, depinde foarte mult de modul în care este organizată circulația aerului. Dacă, de exemplu, se utilizează numai reciclarea parțială, atunci aceasta va economisi puțin pe electricitate, deoarece încălzitorul nu trebuie să piardă energie la încălzirea aerului la o temperatură egală cu cea a exterioară.

Pe de altă parte, opțiunea de reciclare parțială nu este întotdeauna acceptabilă numai din punct de vedere igienic, deoarece o parte a aerului poluat va rămâne în încăpere. Dar reciclarea zero, în special în sezonul rece, va costa foarte mult proprietarii, dar aerul va fi garantat ca fiind curat.

Calculul încălzirii aerului combinat cu ventilarea se face pe baza presupunerii menținerii temperaturii camerei. Intrarea nu ar trebui să sufere de acest lucru, adică frecvența înlocuirii aerului în cameră ar trebui să fie, de asemenea, o valoare constantă.

Ca exemplu, se dă o versiune foarte simplificată a calculului, dar este potrivită, de exemplu, pentru construcția privată.

Calculul total poate fi împărțit în 3 pași simpli:

1. Este necesară determinarea pierderilor de căldură din cameră. Pentru a simplifica calculul, este recomandabil să folosiți un calculator online, ceea ce va permite să țineți cont de subtilitățile precum tipul de geam dublu instalat în apartament, zona climatică etc. La calcularea manuală, mulți începători au dificultăți în acest lucru;

Fiți atenți! Corectitudinea acestui element va depinde de capacitatea încălzitorului de a menține temperatura dorită în apartament. Dacă, de exemplu, rezultatul este subestimat, încălzitorul nu va face față și veți putea uita de confort.

1. Apoi trebuie să setați temperatura care trebuie menținută în încăpere și temperatura de ieșire (la ieșirea încălzitorului) și să determinați debitul de aer în condițiile specificate. Calculul se efectuează conform formulei

G = Qn / [s • (tg-tv)],

în această formulă se utilizează următoarea notație:

• Qp - pierdere de căldură, calculată în stadiul anterior, W;
• c este capacitatea de căldură a aerului, J / (kg • K), se consideră că valoarea de referință este 1005;
• tg și tv - temperatura încălzitorului și temperatura din cameră, C.

1. Determinată de consumul de căldură, care va trebui să cheltuiască pentru încălzirea acestui aer, se folosește formula

Qn = G • c • (Tv-tn),

unde tn este temperatura aerului exterior, С.

Exemplu de calcul

De exemplu, hai să realizăm un simplu calcul în care sarcina este de a efectua calculul încălzirii și ventilației, cu condiția să lucreze împreună.

Sunt acceptate următoarele date inițiale:

• geamurile cu geam termopan sunt instalate în cameră, iar suprafața geamurilor ca procent reprezintă 20% din suprafața peretelui;
• adoptat temperatura exterioară -30 ° C;
• există un singur perete în cameră;
• spațiu în cameră - 20 m2;
• casa ar trebui să mențină constant temperatura la + 20 ° C, temperatura de alimentare + 50 ° C;

Calculul se efectuează conform metodei recomandate:

• pierderea de căldură pentru un astfel de caz este de 2,26 kW;
• debitul de aer pentru un astfel de caz ar trebui să fie G = 2260 / (1005 (50-20)) = 0,075 kg / s;
• încălzirea pentru încălzire va avea nevoie de Qn = 0,075 • 1005 • (20 - (- 30)) = 3769 W = 3,77 kW. Deja bazați pe aceste date, puteți selecta un dispozitiv de încălzire în funcție de caracteristicile pașaportului.

Rezumând

Proiectarea unui sistem de ventilație doar la prima vedere poate părea simplă - pentru a pune o pereche de țevi și a le aduce pe acoperiș. De fapt, totul este mult mai complicat, iar în cazul în care ventilația este combinată cu încălzirea aerului, complexitatea sarcinii crește doar pentru că trebuie să vă asigurați nu numai îndepărtarea aerului murdar, ci și obținerea unei temperaturi stabile în încăperi.

Videoclipul din acest articol este unul teoretic, în care experții dau răspunsuri la o serie de întrebări generale.
