Diferite tipuri și dimensiuni de grile de ventilație
Cele mai multe dispozitive pentru schimbul de aer natural și forțat nu sunt protejate de elementele străine care intră în canale, de regulă este o grilă de ventilație de 100x100 mm, 200200 mm sau cu alte dimensiuni, care pot fi fabricate din materiale diferite.
Dimensiunile, în primul rând, depind de secțiunea canalului de aer, dar noi alegem adesea materialul însuși, deși în unele cazuri există instrucțiuni stricte în această privință. Acum vom spune mai multe despre astfel de elemente auxiliare și vă vom arăta videoclipul din acest articol pentru claritate.
grătare
Notă. Dispozitivele de protecție, cum ar fi un grătar de ventilație 150 cu 150 sau cu dimensiuni mari, sunt montate pe ferestrele de ventilație pentru a împiedica intrarea elementelor străine în ambele direcții. Cele mai multe dintre ele sunt echipate cu plase de țânțari care protejează camera de intrarea insectelor prin canalele de ventilație.
Ce tipuri și tipuri de ventilație sunt necesare?
- În primul rând, trebuie să știți că grilajele de protecție, ca atare, nu sunt necesare pentru toate tipurile de ventilație și echipamentele aferente, dar mai întâi vom analiza ce fel de ventilație este posibilă.
- Dacă circulația aerului are loc unilateral, atunci aceasta înseamnă un sistem de alimentare sau de evacuare, deși este posibilă și o dublă variantă, în care sistemul de alimentare și evacuare este posibil.
- În plus, fluxul de aer se poate mișca natural sau sub presiune (mecanic), pentru care se utilizează o varietate de tipuri de ventilatoare electrice - axiale și radiale.
- În plus, sistemele de ventilație au scop general și local - pentru scopurile locale, grilele nu sunt folosite, de regulă, și dacă este nevoie de un anumit tip de barieră de protecție, atunci se folosește de obicei o plasă de țânțari din plastic sau metal.
- De asemenea, pentru circulația aerului fierbinte în șemineuri este necesar un grătar de ventilație de 600 până la 600, dar mai des de formă dreptunghiulară. Aici are loc încălzirea aerului prin convecție și este instalată între sala de cămin și conducta de convector. Astfel de grile sunt instalate atât de jos cât și de sus, adică la intrarea și la ieșirea din fluxul de aer.
- În plus, în ventilația de evacuare în încăperi cu tavane înalte se utilizează așa-numitele anemostate, care reprezintă punctul final al distribuției fluxului de aer.
materiale

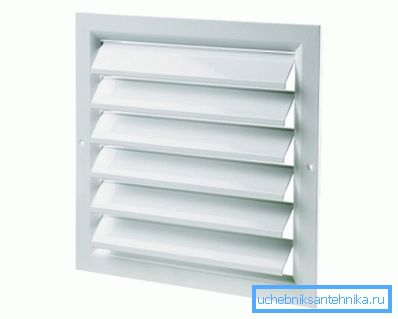

Dacă vorbim despre calitate, atunci în scopuri decorative folosim de obicei metalele neferoase - cuprul și aluminiu, deși acest lucru se întâmplă mai des din aluminiu, deoarece, în plus față de ornamentul de decupare, acest material face grile cu un singur rând și dublu rând, reglabile și neregulate cu jaluzele.
Cererea pentru acest metal pentru producerea unor astfel de produse depinde în mod direct de calitățile sale anticorozive, de greutatea specifică scăzută și ușurința procesării. Desigur, puteți găsi și un ornament deschis din fontă, dar acest lucru este valabil mai mult pentru produsele rare și este rar făcut în timpul nostru.
Pentru spațiile industriale și clădirile publice, este de asemenea mult mai practic să se utilizeze oțel și aluminiu, iar rolul principal aici nu este jucat de costul materialului, ci de puterea sa. De exemplu, un grătar de ventilație de 600x600 mm de plastic va călca și, dacă este setat la nivelul creșterii umane, atunci poate fi pur și simplu spart din neglijență.

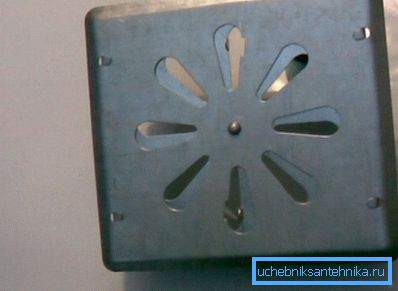

Nu numai jaluzelele sunt supuse ajustării, dar și dispozitivele cu zăvor, astfel că în fotografia superioară se vede doar un astfel de produs realizat din tablă zincată - este cel mai adesea folosit pentru instalarea din exteriorul clădirii, deși se întâmplă că instalația este adecvată și înăuntru este o cameră de depozitare, utilități și spații industriale.
De asemenea, pentru decorațiunile decorative, grilele de aerisire din lemn sau din lemn arată foarte bine. Desigur, este imposibil pentru ei să regleze intensitatea fluxului de aer, dar pentru un sistem de alimentare și de evacuare sunt excelente.
Desigur, plasticul este cel mai adesea folosit în scopuri casnice, ceea ce întâlnim cel mai adesea pe geamurile de evacuare a băilor și a toaletelor, a magazinelor mici de birouri, a camerelor de studiu și așa mai departe. De regulă, astfel de produse sunt realizate sub formă de cadru rigid cu jaluzele mobile (reglabile) și cel mai adesea imobile, deși este posibilă realizarea construcției cu un amortizor reglabil, numai forma produsului va fi rotundă aici.
dimensiuni
Formele geometrice, culoarea și mărimea produselor, care sunt discutate în acest articol, pot fi complet diferite unul de celălalt. În plus față de pătrat și dreptunghi, puteți găsi adesea un cerc, și un pic mai puțin o octogon, oval, semi-oval, și uneori chiar un triunghi. Mai jos puteți vedea o masă cu cele mai populare dimensiuni pentru grilajele din aluminiu cu jaluzele seria VP-NN.
Vertical (mm) | Orizontal (mm) | |||||||||||
100 | 150 | 200 | 300 | 400 | 500 | 600 | 700 | 800 | 900 | 1000 | ||
Preț (frecare)? | ||||||||||||
100 | 232 | 266 | 286 | 331 | 372 | 433 | 486 | 560 | 599 | 640 | 703 | |
150 | 320 | 359 | 398 | 486 | 572 | 650 | 738 | 824 | 902 | 989 | 1067 | |
200 | 349 | 395 | 448 | 539 | 639 | 729 | 829 | 930 | 1020 | 1120 | 1212 | |
250 | 438 | 496 | 552 | 666 | 794 | 908 | 1032 | 1158 | 1274 | 1400 | 1515 | |
300 | 467 | 531 | 594 | 750 | 861 | 988 | 1124 | 1265 | 1391 | 1533 | 1659 | |
350 | 660 | 729 | 798 | 937 | 1092 | 1231 | 1370 | 1525 | 1664 | 1819 | 1958 | |
400 | 857 | 937 | 1019 | 1182 | 1364 | 1526 | 1689 | 1870 | 2034 | 2215 | 2377 | |
450 | 1049 | 1050 | 1138 | 1312 | 1508 | 1684 | 1859 | 2053 | 2228 | 2424 | 2599 | |
500 | 1141 | 1256 | 1371 | 1601 | 1853 | 2084 | 2312 | 2565 | 2796 | 3047 | 3278 | |
550 | 1275 | 1412 | 1551 | 1829 | 2134 | 2411 | 2689 | 2992 | 3272 | 3337 | 3540 |
Tabelul parametrilor geometrici și al prețurilor în ruble
Notă. În acest tabel veți vedea parametrii geometrici ai laturilor în partea verticală din stânga extrema și în orizontala superioară. Faptul că între ele (cea mai mare parte a tabelului) reprezintă costul aproximativ pentru 2014 în ruble.
Difuzoare
Anemostatele sunt folosite pentru ventilația de admisie, evacuare și admisie-evacuare și, cel mai adesea, au o formă rotundă cu diametrul de 100-125 mm, deși, după cum vedeți, uita la fotografia de sus, poate fi un pătrat.
Astfel de dispozitive sunt capabile să regleze intensitatea fluxului de aer și sunt instalate pe fereastra canalului fie pe tavan, fie pe perete. De regulă, instrucțiunile permit folosirea anemostaticelor în încăperi de până la 4 m înălțime - cu tavane mai mari acestea vor fi ineficiente.
seminee

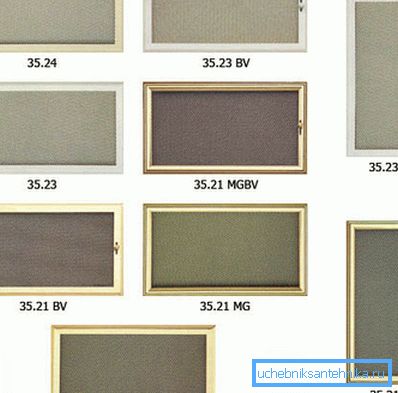

Atunci când alegeți un astfel de dispozitiv pentru șemineu, în orice caz, va trebui să acorde o atenție la dimensiunea. Mai mult decât atât, în prim-plan aici nu este numai perimetrul exterior, dar și pe suprafața reală a găurilor, deși acești ultimii parametri, desigur, nu sunt indicați în documentele însoțitoare.
Dar nu va fi dificil să faceți aceste citiri pe cont propriu folosind cea mai obișnuită bandă metrică. Dacă știți zona secțiunii transversale a găurilor, puteți urma recomandările companiei pentru producerea și instalarea semineelor.
concluzie
De regulă, caracteristicile de proiectare ale grilelor de ventilație sunt destul de simple și puteți instala oricând oricare dintre ele cu propriile mâini. Dar problema nu este numai în instalare - va trebui, de asemenea, să alegeți dimensiunile potrivite, materialul optim, starea de ajustare, o anumită formă și un design care să se potrivească cel mai bine cu acest obiect.
