Dispozitiv de ventilație - numirea, elemente de bază și

Condiții de viață în mediul rural, practic, nu vă gândiți la ventilație, uneori este suficient ca casa să facă cea mai simplă construcție. Un alt lucru este atunci când trebuie să petreceți timpul de lucru în birourile orașului, ale căror ferestre au vedere spre drum. În acest caz, deschiderea ferestrei nu numai că nu permite accesul la aer proaspăt, ci, dimpotrivă, agravează doar atmosfera din cameră.

numire

Astăzi este imposibil să ne imaginăm orice producție fără ventilație, precum și spații într-un apartament sau casă.

Utilizarea sa este destul de extinsă, iar echipamentul, deși diferit în diversitate, însă în realitate este alcătuit din trei grupuri principale care sunt implicate:

• crearea fluxului de aer;
• tratarea aerului;
• distribuția aerului în incintă.

În mod separat, trebuie identificate componente suplimentare ale sistemelor de ventilație, care pot fi considerate ca parte integrantă a acestora, care pot nega efectele secundare ale lucrării:

• amortizoare de incendiu;
• izolație termică;
• amortizoare de zgomot.

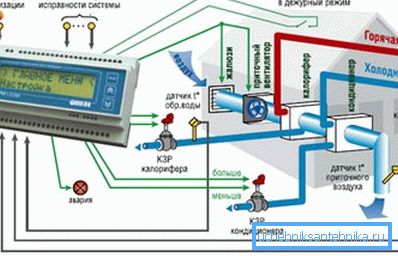

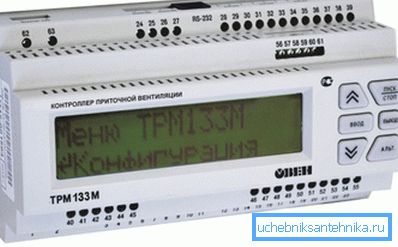

Sfat: toate sistemele de ventilație complexe trebuie să fie echipate cu automatizare.

structură

Echipamentul depinde de tipul de ventilație. De exemplu, aportul constă din elemente care:

Pentru distribuirea debitului de aer folosind următoarele părți ale sistemelor de ventilație:

1. Distribuitori de aer:

• duze cu duză;
• zăbrele;
• panouri perforate;
• plafoniere;
• dispozitive slot.

1. Canale de aer.

1. Aparate de reglare și de blocare - supape, diafragme.

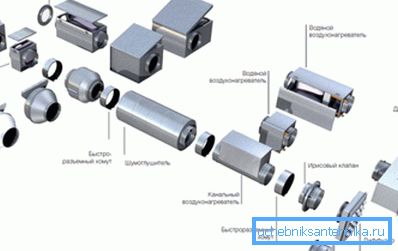

Principalele elemente ale sistemului de ventilație

Ca și în cazul oricărui design, funcționarea corectă trebuie asigurată de elementele sale individuale, care pot funcționa independent sau pot fi sincronizate cu restul prin automatizare:

1. Grilă de admisie a aerului Primul acceptă aer curat venind din exterior, prețul său depinde de dimensiune și material. De cele mai multe ori este dreptunghiulară sau rotundă, există, de asemenea, ovale sau personalizate. Sarcina lor este nu numai decorativă, ci și practică - pentru a proteja sistemul de ventilație de diferiți poluanți, precum și de precipitații.

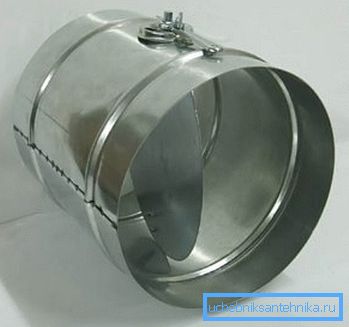

1. Supapă de aer Acesta este proiectat pentru a controla debitul de aer și, de asemenea, împiedică intrarea în aer a aerului exterior dacă acesta este oprit. Este necesar în special în timpul sezonului rece, în caz contrar se va îngheța aerul și zăpada în casă și în apartament. Puteți să o instalați cu ușurință cu propriile mâini.

Cel mai adesea, în sistemele de aerisire cu aer proaspăt, supapa este sincronizată pe supapă cu ajutorul unei transmisii electrice, automatizând controlul acesteia. Dacă încălzitorul se aprinde - supapa se deschide, atunci când se oprește - se închide.

1. Filtru de aer un element important al sistemului, protejându-l de puf, praf, insecte și murdărie. De obicei, se utilizează frecare grosieră, capabilă să prindă particule de 10 microni Materialul filtrant în acest caz este acrilic. Dacă este necesar, mărirea protecției instrucțiunilor de construcție ventilate recomandă instalarea unui filtru fin care întârzie particule de până la 1 micron, precum și filtre extrem de fine care nu permit particulelor să scadă la 0,1 microni.

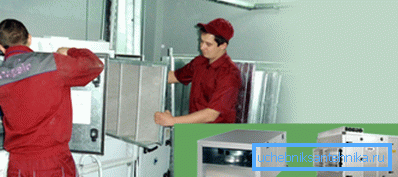

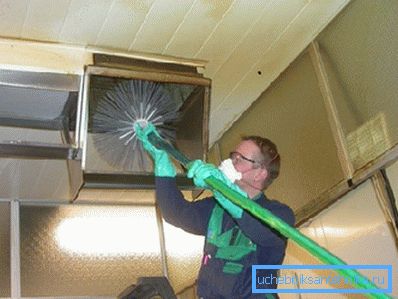

Sfat: urmăriți dispozitivul și curățați-l de resturile și praful în fiecare lună.

Recomandăm instalarea unui senzor de presiune pentru diagnosticarea filtrului, care poate monitoriza diferența de presiune a aerului la intrarea și evacuarea sistemului de ventilație.

1. ventilator utilizat în toate sistemele forțate de schimb de aer și presiunea statică în sistemul de ventilație. Are doi parametri principali - volumul de aer furnizat și presiunea. Prin proiectare, ele pot fi axiale și centrifugale.

Primul a primit aprobarea de la clienți datorită fiabilității și performanței sale înalte. Dezavantajul este că ele creează o presiune totală scăzută, datorită căreia viteza debitului de aer în conductele de înfășurare scade semnificativ. În acest caz, recomandăm utilizarea modelelor radiale de ventilatoare care pot crea fluxul de presiune înaltă.

Sfat: cele mai recente modele de producători europeni de echipamente de ventilație sunt mulțumiți de zgomot redus și dimensiuni reduse.

1. Conducte de aer concepute pentru a distribui aerul tratat prin clădire după ce a părăsit amortizorul de zgomot.

Acestea sunt unite într-o rețea care constă în:

• se transformă;
• adaptoare;
• Tees.

Selecția lor este făcută de:

• aria secțiunii transversale - depinde de schimbul de aer necesar, determinat prin calcul, precum și de viteza maximă determinată a aerului;
• formă - rotundă sau dreptunghiulară, mai puțin ovală;
• rigiditate - flexibilă, semi-flexibilă și rigidă.

Indicație: în timpul funcționării, trebuie respectată viteza admisă în sistemul de ventilație, în caz contrar conducta va deveni o sursă de zgomot.

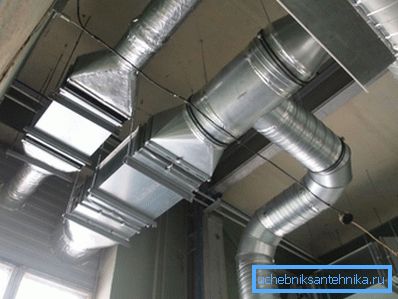

Conductele de aer rigide sunt realizate din tablă galvanizată, pot fi dreptunghiulare sau rotunde. Pentru anumite condiții, pot produce oțel inoxidabil.

Conductele de aer semi-flexibile și flexibile sunt realizate din folie de aluminiu multistrat, sunt rotunde în secțiune transversală, facilitată de un cadru din sârmă de oțel, răsucite într-o spirală. Acest design este convenabil pentru transport, deoarece poate fi pliat "acordeon".

Dezavantajul este rezistența aerodinamică ridicată datorită suprafeței interioare inegale, astfel încât acestea ar trebui folosite pe proiecte de lungime mică.

suplimentar

concluzie

La proiectarea unui sistem de ventilație este necesar să se înțeleagă nu numai scopul său, ci și dispozitivul. Apoi, va fi mai ușor să știți unde, ce și unde se vor instala elementele și ce vor fi folosite în viitor. În mod convențional, putem relaționa unele dintre ele la cele principale, altele la cele suplimentare.

Videoclipul din acest articol vă va ajuta să găsiți informații suplimentare despre acest subiect.
