Fasteneri pentru ventilație - tipuri și metode

Organizând sistemul de ventilație a încăperilor într-o casă sau un apartament, putem utiliza trei opțiuni pentru conductele de aer - rigide, semi-flexibile și flexibile. Sunt fabricate din metal, plastic și polimeri. Pentru montarea pe perete sau în tavan, au fost dezvoltate elemente de fixare speciale pentru ventilație, care vor fi astăzi articolul nostru.

În plus, vom arăta un exemplu clar despre cum ar trebui să se întâmple toate acestea.

Racordarea conductei

Canalele de ventilare pot fi fixate în moduri diferite în plan orizontal și vertical. Foarte rar, acestea sunt instalate într-o poziție înclinată.

Pentru fixare utilizați elemente de fixare speciale. Metodele de instalare depind de forma și dimensiunile canalului de aer.

orizontală

Atunci când se instalează canale de ventilație pe pereți sau coloane din caramida (beton armat), suporturile din metal sunt utilizate sub formă de pătrat. Ele sunt încorporate în suprafață folosind garnituri de colț.

Parantezele de pe partea proeminentă au o deschidere pentru suspendarea canalului de aer.

Dimensiunile planșei care iese din perete și lungimea încorporării sale în suprafață depind de dimensiunile canalului.

1. Canalele de ventilație sunt atașate la coloana din beton armat cu colțuri, cornișe, bordură de tablă. O placă de oțel este atașată la coloană cu dibluri, după care un colț și o coroană trebuie înșurubate.
2. Conducta de aer este fixată pe panoul de beton cu ajutorul brațelor, pe coloana metalică cu cleme și grinzi încrucișate.
3. Conductoarele de aer sunt atașate la fasciculele I cu brațe din oțel sau benzi de fier.

vertical

Un canal de aer rotund în secțiune transversală de până la 1 m este atașat unui perete de cărămidă cu ajutorul unui suport constând din:

• consola metalică;
• garnituri speciale;
• cleme - din oțel și din colț.

Conductele de aer rotunde sunt atașate la o coloană din beton armat, cu un console constituite din console sudate pe o placă metalică și 2 jumătăți de cleme. Acestea din urmă sunt înșurubate după ce ansamblul conductei de ventilație este finalizat.

Sfat: când nu este posibilă fixarea ventilației pe un perete sau pe un stâlp, acesta poate fi instalat cu ajutorul acoperișului.

Instalatie de ventilatie

Instrucțiunea de mai jos vă va spune cum să faceți totul corect:

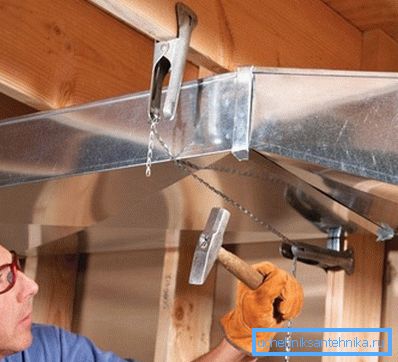

Sfat: atunci când este necesar să instalați ventilația sub tavanul suspendat, închideți legăturile conductei de aer înainte de a le instala, apoi montați distribuitorii de aer pentru montarea tavanului suspendat.

Metode de fixare a conductelor de aer

Instalarea ventilației poate fi efectuată după cum urmează:

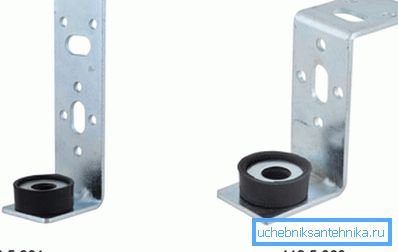

1. Aplicați suportul în formă de L, al cărui preț este destul de accesibil. Atașați elementele de conductă pentru aer cu șuruburi sau șuruburi.
2. Este posibil să fixați o conductă de aer dreptunghiulară cu șuruburi sau șuruburi folosind un suport în formă de Z.
3. Montare cu șuruburi și profile:

• ventilația trebuie să se sprijine pe traversă;
• piesele filetate reduc deplasarea laterală.

Utilizați adesea un profil din cauciuc, asigurând în plus izolarea fonică a canalului de aer.

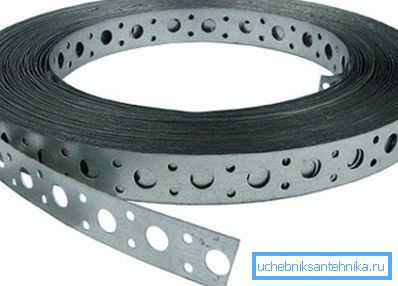

1. Pentru fixarea țevilor de secțiune circulară puteți utiliza bandă perforată. Acest lucru trebuie făcut cu ajutorul unei buclă sau a unei fixări la șurub în zonele de angajare. Dezavantajul acestei metode este lipsa rigidității necesare.

Sfat: pentru țevile cu un diametru mai mic de 200 mm, puteți reduce nivelul de zgomot al canalului de aer dacă utilizați și o clemă în același timp cu banda perforată.

1. Utilizați pentru montarea șuruburilor și clemelor.
2. Uneori puteți utiliza ancora de expansiune din alamă, care trebuie introdusă într-o gaură pre-făcută și strângeți știftul.

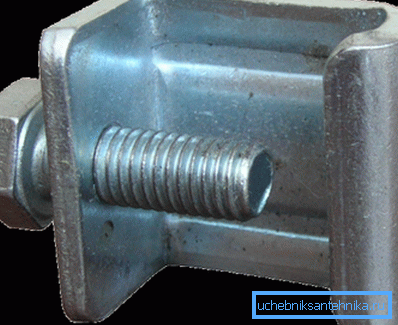

Sfat: dacă nu este posibilă atașarea conductelor la tavan, utilizați pentru montarea unui fascicul de metal cu o clemă, cu un bolț atașat la acesta.

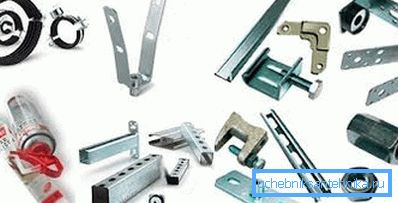

Aplicați următoarele dispozitive de fixare pentru ventilație, materiale și dispozitive de fixare:

• paranteze de diferite forme;
• profile;
• culisare,;

• știfturi;
• bandă perforată;
• cleme pentru furtunuri;
• cleme;
• dispozitive de ridicare;
• colțurile din oțel;
• foaie de fier;
• Lamele metalice.

concluzie

Instalarea fiabilă a sistemului de ventilație poate garanta numai fixarea corectă. Pentru a face acest lucru, utilizați o varietate de dispozitive, părți și materiale. Acest articol descrie în detaliu modul în care acestea ar trebui utilizate cu toții dacă este necesar.

Videoclipul din acest articol vă va ajuta să găsiți informații suplimentare despre acest subiect.
