Instalarea ventilației pentru cazanul pe gaz în case private

Orice echipament de încălzire nu poate fi operat fără o schimbare bună a aerului. Este deosebit de important ventilația pentru un cazan pe gaz într-o casă privată. Nu există deliruri aici, pentru că este vorba despre viața și sănătatea oamenilor. Instalarea incorectă poate duce la admiterea monoxidului de carbon într-o zonă rezidențială, care este fatală și nu are nici o culoare, nici un miros, cu toate consecințele care decurg din aceasta.

Câteva cuvinte despre documente

Colectarea permiselor nu a fost niciodată o experiență plăcută. Dar, după cum se știe, toate normele și regulile sunt scrise pe baza unor greșeli reale, astfel încât nerespectarea lor poate duce la mari probleme, iar amenda este cel mai inofensiv lucru care se poate întâmpla.

Instalarea echipamentelor de gaze în zonele rezidențiale este reglementată de mai multe documente. În primul rând, este SNiP 42-01-2002. În ceea ce privește ventilarea cazanelor și încăperilor de cuptor în case particulare, aceste cerințe sunt stabilite în SNiP 11-35-76.

Sfat: Există un alt document util numit Alimentare cu gaz, bazat pe SNiP 2.04.08-87. În prezent, nu mai este oficial validă, dar conține și o mulțime de informații utile, pe baza cărora au fost elaborate standardele existente.

Repere și cerințe privind aranjarea

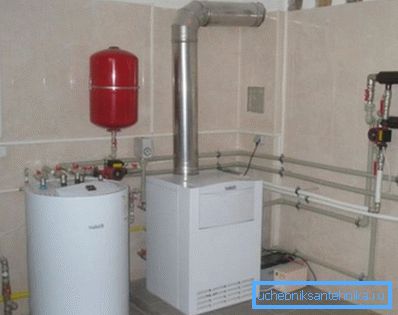

Înainte de achiziționarea cazanului și a altor echipamente de distribuție a gazelor, este necesar să se determine locul instalării acestuia. Poate că cea mai importantă este organizarea schimbului de aer bun.

cerinţe

În încăperi cu echipamente de distribuție a gazelor, în care nu există o supraveghere profesională constantă, conform normelor, se adoptă următoarele reguli pentru instalarea ventilației.

• Pentru cazanele izolate situate în clădiri rezidențiale, schimbul complet de aer pentru o oră ar trebui să aibă loc de cel puțin 3 ori.. Mai mult decât atât, aspectul important este că aceste date sunt derivate fără a ține seama de fluxul de aer în cuptorul cazanului.
• Conform cerințelor, înălțimea tavanului în camera cazanului ar trebui să fie de 6 metri. Dar în construcția de locuințe private este practic ireală, deci, pentru fiecare metru de scădere a plafonului, schimbul de aer în cameră ar trebui să fie majorat cu 25%.
• De regulă, acest număr de cicluri de schimb de aer într-o cameră mică este foarte dificil de furnizat într-un mod natural, prin urmare, în majoritatea cazurilor ar trebui instalat un flux artificial.

Important: aceste recomandări sunt valabile atât pentru sistemele de combustibil gazos, cât și pentru combustibil solid. Există doar o mică diferență în instalare.

Calcularea parametrilor sistemului

Calculele efectuate în mod calificat reprezintă cheia pentru o funcționare îndelungată și sigură a echipamentului. Proiectele profesionale sunt destul de complexe, ele includ contabilizarea tuturor parametrilor. Dar pentru construcția de locuințe private se dovedește adesea că este de prisos, totul se rezumă la câteva formule cu care puteți calcula datele de bază cu propriile mâini.

Pentru a afla ce diametru al canalului aveți nevoie pentru a asigura schimbul natural de aer, trebuie să aveți următoarele date.

1. În primul rând, volumul camerei în sine este măsurat în metri cubi.
2. De asemenea, este necesar să se ia în considerare viteza cu care se va mișca aerul din conductă, iar pentru ventilația naturală acest parametru este de 1 m / s.
3. Și ultima componentă este aceeași rată de creștere a numărului de cicluri de schimb de aer, în funcție de cât de mult este mai mică înălțimea tavanului comparativ cu referința 6m.

În continuare, pentru claritate, să luăm în considerare calculul canalului pe un exemplu specific.

• Să presupunem că o cameră are o lățime de 4, o lungime de 3 m, iar înălțimea plafoanelor este de 2,7 m. Înmulțiți datele și obțineți volumul de 32,4 m.
• În ceea ce privește factorul de schimb al aerului, îl vom calcula după cum urmează: (6m - 2.7m) x 0.25 (procent de scădere) + 3 (număr de cicluri pentru 6m) = 3.8.
• Acum putem calcula cât de mult ar trebui să iasă aerul din această cameră cu ventilație naturală în 1 oră: 32,4m? x 3.8 = 123m?
• Cu aceste date, calculam secțiunea canalului pentru schimbul natural de aer. Pentru a face acest lucru, împărțiți 123m?, În 3600 (numărul de secunde în 1 oră). Se obține că ventilarea unei încăperi cu un cazan pe gaz trebuie realizată printr-o conductă de 0,034 m.

După cum puteți vedea, instrucțiunea este destul de simplă. Deseori, țevile de ventilație pentru cazanele pe gaz sunt preluate, deoarece prețul lor este semnificativ mai mic. Experții recomandă conductele de canalizare din PVC. Pentru exemplul de mai sus, aceasta va fi o secțiune transversală de 204 mm.

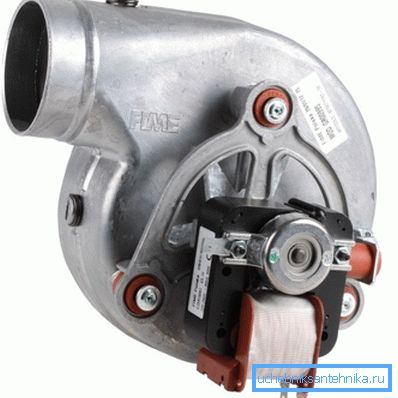

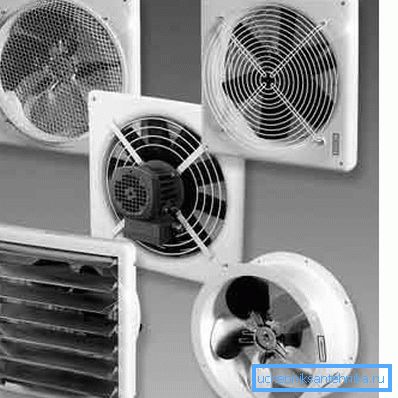

Este adesea incomod și nepractic să montați conducte de aer din secțiuni mari. În astfel de cazuri, sunt montate canale standard cu o secțiune transversală de 100-150 mm și se instalează o presiune forțată. Cea mai ușoară cale este de a monta ventilatoarele de admisie și evacuare de aceeași putere. În funcție de volumul echipamentului selectat.

Important: calculul a fost facut pentru un singur canal, dar in camera exista 2 intrari si evacuari. Ambele canale trebuie să aibă același diametru, în acest caz 204 mm.

Recomandări de instalare

Depinde de proprietarul însuși să decidă asupra ventilației forțate sau naturale, pe baza caracteristicilor echipamentului său și a parametrilor unei camere particulare. Am arătat cum să realizăm cele mai simple calcule, după care puteți trece la instalarea sistemului în sine. Există, de asemenea, limitări și reguli.

După cum știți, conductele de aer pot fi așezate orizontal sau vertical. În ceea ce privește instalarea orizontală, este valabil numai pentru sistemele cu injecție forțată. În plus, ele trebuie să fie drepte, fără răsuciri sau întoarceri. Lungimea liniei depinde de parametrii și puterea echipamentului.

Canalele verticale pot fi utilizate atât pentru ventilația artificială, cât și pentru cea naturală. Lungimea minimă a unui canal vertical vertical trebuie să fie de cel puțin 3 m. În caz contrar, pot exista întreruperi cu o povară naturală.

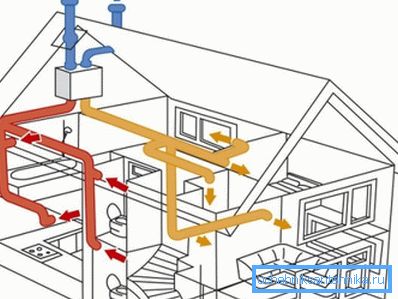

Experții recomandă instalarea unui sistem combinat, în caz de defecțiune a ventilației forțate, puteți reduce încărcătura echipamentului. Ca urmare, sistemul va fi capabil să lucreze cu schimbul natural de aer.

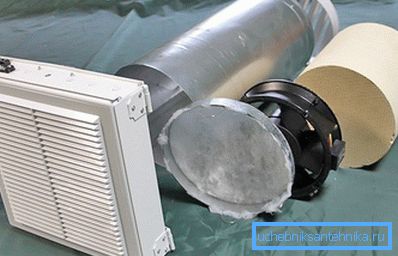

Indiferent de sistemul pe care îl preferați, volumul aerului eliminat din cameră trebuie să fie egal cu fluxul de intrare. Nu trebuie să vă bazați numai pe ventilatorul de alimentare, de asemenea, ar trebui să instalați injecție artificială pe capotă.

Localizarea intrării și a gazelor de evacuare se determină în funcție de locul în care este amplasat cazanul. Dar intrarea se face întotdeauna în apropierea cazanului sau în spatele unității.

Capota trebuie plasată în partea superioară a încăperii, de preferință cât mai aproape posibil de tavan sau direct în tavan. În același timp, distanța dintre canalele de admisie și evacuare trebuie să fie cât mai lungă posibil. Ideal, diametral opus.

Pentru unitățile puternice instalate în cabane cu pătrat mare și mai multe etaje, ieșirea lor de ventilație trebuie să fie echipată separat. De regulă, are o descărcare forțată, este montat pe peretele exterior al clădirii și se deplasează deasupra creastei acoperișului.

În videoclipul din acest articol puteți vedea detaliile despre instalare.

concluzie

Deși instalarea sistemului de ventilație într-o casă privată nu este deosebit de dificilă și poate fi făcută manual, calculul ar trebui luat în serios. Dacă nu sunteți încrezători în abilitățile dvs., trebuie să aveți încredere în acest lucru profesioniștilor.
