Ondularea ventilației: alegeți și instalați-vă

În acest articol vom vorbi despre ceea ce constituie o ondulare din aluminiu pentru ventilație și produse similare din alte materiale. În plus, luăm în considerare caracteristicile alegerii acestor structuri. Ei bine și, bineînțeles, vom oferi o serie de recomandări practice pentru instalarea ondulațiilor de ventilație.

Informații generale

Tubul ondulat de ventilație este un element esențial pentru conectarea hotelor moderne. Nu există nici o îndoială că manșonul de ventilație ondulat nu arata la fel de curat ca o cutie de plastic special.

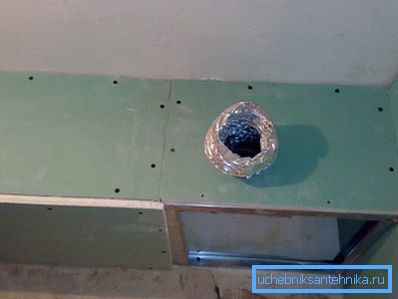

Faptul este că mâneca rotundă este dificil de ascuns în perete sau acoperă cu orice elemente decorative. Dar, în ciuda acestor dificultăți, în unele cazuri, un furtun ondulat este pur și simplu de neînlocuit.

De exemplu, o țeavă ondulată pentru ventilație este utilizată în locuri greu accesibile, unde, din cauza multiplelor curbe și curbe, este dificilă montarea unei cutii de plastic obișnuite.

Principalele tipuri de conducte de aer și clasificarea acestora

În prezent, canalele de aer destinate atasării hotelor sunt reprezentate de următoarele modificări.

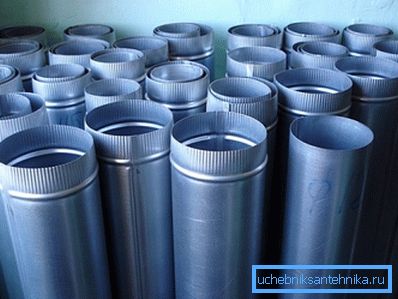

1. Țeavă din plastic sau metal (cutie rigidă) cu o suprafață interioară perfect netedă. Lipsa de relief intern asigură funcționarea fără zgomot a echipamentului de ventilație. Suprafața netedă, la rândul ei, asigură aspectul estetic al elementului de legătură.

Singurul dezavantaj semnificativ al acestor construcții este un grad mic de flexibilitate și, prin urmare, imposibilitatea utilizării acestuia pe pereți și plafoane cu relief de suprafață complex.

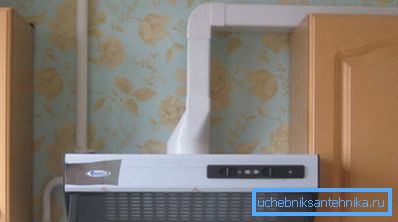

Se recomandă utilizarea conductelor de aer din plastic atunci când acestea pot fi acoperite cu un tavan suspendat, panouri decorative și alte structuri de protecție. Prețul unei conducte din plastic este ridicat în comparație cu omologii metalici.

1. Țeavă din aluminiu ondulată pentru ventilație este o opțiune mai relevantă și mai populară, deoarece are o serie de avantaje, dintre care menționăm următoarele:

• rezistență mare la uzură;
• rezistența la deformări mecanice;
• ușurința lucrărilor de instalare;
• gradul scăzut de încărcare a podelelor clădirilor
• de etanșeitate absolută, în ciuda mobilității articulațiilor;
• rezistența la temperaturi ridicate (până la + 250 ° C) și, ca o consecință, posibilitatea utilizării gazelor de evacuare în sistemele de încălzire autonome;

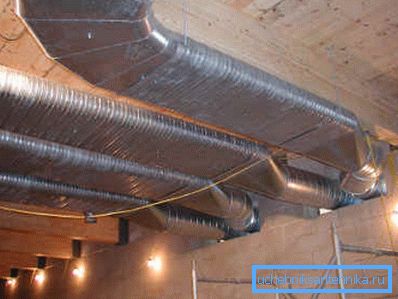

• universalitatea utilizării, întrucât ondularea cu același succes se desfășoară în spațiile publice, în locuințe și în scopuri tehnice;
• preț rezonabil și, ca rezultat, costul atractiv al sistemului de ventilație finalizat ca un întreg.

Cu toate acestea, împreună cu avantaje evidente, există cel puțin deficiențe evidente, printre care:

• nivel scăzut de rigiditate a conductei de ventilație în ansamblu;
• intensitatea scăzută a fluxului de aer datorită aerodinamicii insuficiente a suprafeței interioare a pereților;
• dificultatea diagnosticării deteriorărilor sau blocajelor, precum și dificultatea curățării și dezinfectării conductelor de ventilație;
• Datorită unui număr de caracteristici structurale, conductele flexibile din aluminiu nu pot fi utilizate în sistemele de ventilație de înaltă performanță.

Caracteristici de construcție

Conductele flexibile de aer sunt produse structurale din mai multe straturi din aluminiu și un strat de poliester. Elementul de armare al unui design este spirala din oțel. Spirala nu numai că stabilește gradul necesar de rigiditate pentru produs, dar prevede și schimbarea direcției țevii pe rândul său, sub forma unui acordeon caracteristic.

Conductele de aer din aluminiu din interior pot fi netede sau ondulate.

• Modificările cu o suprafață interioară netedă sunt caracterizate de proprietăți aerodinamice sporite.. Prin urmare, este recomandabil să se instaleze astfel de modificări ale conductelor de aer pe căi lungi.

Un dezavantaj semnificativ al modificărilor cu o suprafață interioară netedă a pereților este o instalație mai complexă.

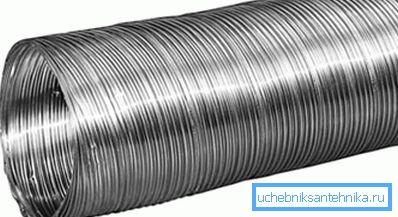

• Conductele de aer din aluminiu ondulate sunt caracterizate de o mai mică aerodinamică, dar, în ciuda acestui dezavantaj, ele pot fi reglate în orice direcție dorită, ceea ce simplifică foarte mult instalarea.

Funcții de selecție

Ce trebuie să cauți atunci când alegi o conductă ondulată pentru ventilație? Deoarece tehnologia de instalare și de funcționare a acestor elemente de conectare este aceeași, indiferent de marca producătorului, ne concentrăm asupra diametrului secțiunii transversale.

Ca urmare, pentru a face alegerea corectă, este necesar să fiți ghidați de parametrii ieșirii echipamentului pe care intenționați să îl conectați printr-o conductă flexibilă.

Dacă instrucțiunea de desen implică utilizarea ondulațiilor cu un anumit diametru, acest diametru ar trebui să fie utilizat, deoarece discrepanța dintre dimensiunile reale și dimensiunile indicate va duce la imposibilitatea instalării sau la o etanșeitate insuficientă a conexiunii.

Diametrele standard ale onduleurilor din aluminiu fabricate industrial sunt după cum urmează:

• 200 mm;
• 150 mm;
• 125 mm;
• 100 mm.

De regulă, dimensiunile enumerate sunt suficiente pentru instalarea tuturor extractelor produse industrial și a altor echipamente care trebuie conectate la un sistem de ventilație.

Important: Când cumpărați o conductă pentru evacuarea internă, trebuie să vă amintiți că conducta de ventilație cu un număr mare de unghiuri drepte și o lungime de peste 2 metri afectează negativ performanța sistemului. Soluția la această problemă poate fi achiziția unui canal mai mic cu un diametru mai mic, care poate fi atașat la capot prin intermediul unui adaptor.

Selectarea în funcție de prezența izolației

Prețul conductelor flexibile din aluminiu depinde în mare măsură de prezența unui strat intermediar de izolație. Modificările fără izolație sunt instalate și operate în sistemul de ventilație forțată, unde nu există cerințe speciale pentru nivelul de zgomot și siguranță la incendiu.

Modificările cu un strat de izolație sunt cu un ordin de mărime mai scump decât omologii convenționali, dar, în ciuda prețului mai mare, garantează o serie de avantaje semnificative, printre care: nivel scăzut de zgomot, rezistență ridicată la temperaturi ridicate.

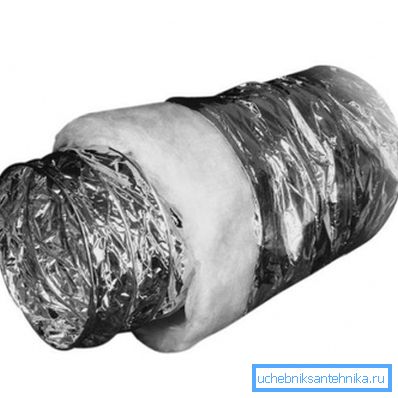

Un strat de vată minerală este utilizat ca izolație în astfel de construcții. Ca rezultat, designul modificărilor izolate este un sandwich constând dintr-un strat de aluminiu, un strat de bumbac și un strat de aluminiu.

Structurile cu mai multe straturi sunt utilizate pe scară largă în cazurile în care autostrada este așezată în încăperi unde un nivel ridicat de zgomot este inacceptabil.

Lucrări de instalare

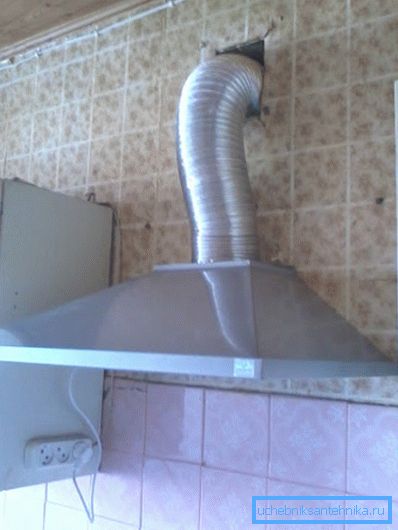

Când se asamblează în bucătărie, manșonul de ventilație ondulat se face ascuns într-una din dulapurile de perete. O altă opțiune bună este amplasarea țevii în spațiul de deasupra setului de bucătărie.

Pentru instalare, nu sunt necesare adaptoare speciale, deoarece conducta este flexibilă și trece prin toate unghiurile fără efort.

Manualul de instalare manuală nu reprezintă nimic dificil:

• La început, întindeți conducta de aer pentru a avea un zgomot redus când sistemul finit funcționează.
• Strângeți conducta la țevile sistemului de evacuare, folosind o clemă specială. În mod similar, ondularea este fixată pe orificiul de evacuare.
• În cazul în care dispozitivul de evacuare cu o secțiune rotundă este atașat la acesta cu ondulație directă. Dacă gaura este dreptunghiulară, achiziționați un adaptor sau un canal special cu o formă transversală dreptunghiulară.

Important: Utilizarea adaptoarelor reduce performanțele sistemului. Este recomandabil să cumpărați imediat o conductă de aer de aceeași formă și mărime ca și la orificiul de evacuare, pentru a nu sacrifica performanța și pentru a nu acționa capota într-un mod îmbunătățit.

• La sfârșitul canalului de aerisire, se recomandă instalarea unei grătare cu ochiuri fine pentru a preveni pătrunderea diferitelor insecte și a murdăriei din exterior. Cu toate acestea, în timpul funcționării, acest grătar va trebui curățat în mod regulat pentru a preveni blocarea și degradarea performanțelor sistemului.

concluzie

Deci, am vorbit despre principalele tipuri de conducte de aer utilizate în dispozitivul sistemelor de ventilație de uz casnic. Mai mult, am considerat caracteristicile selecției și instalării ondulațiilor flexibile.

Puteți găsi mai multe informații utile vizionând videoclipul din acest articol.
