Prevenirea întreținerii sistemelor de ventilație

Conform faptului că există un manual de instrucțiuni pentru funcționarea sistemelor de ventilație, pe baza căruia unitățile și conductele necesită reparații și întreținere preventivă, există anumite termene pentru realizarea anumitor tipuri de lucrări.

De asemenea, trebuie să se țină seama de tipul de ventilație, care poate fi:

• Fume,
• aer curat,
• forța aerului și evacuarea.

Aceste specii, la rândul lor, sunt de asemenea împărțite pe tipuri, cum ar fi:

• în ansamblu,
• locale,
• în mod natural,
• mecanic (cu acționare electrică).

Vă vom spune despre termeni, metode, tipuri și tipuri și, în plus, există un videoclip pentru dvs. în acest articol.

Multe despre ventilație

Notă. Tipul și tipul dispozitivului de ventilație afectează în mod direct gradul de contaminare a conductelor de aer, precum și dacă este necesară întreținerea părții mecanice (pentru extracții și suflare).

Suplimentul de ventilație de alimentare indică faptul că aerul curat (rece și cald) intră numai în cameră prin conductă, iar ieșirea se produce în mod natural prin ferestrele deschise, ușile și diverse scurgeri în locașurile acelorași ferestre și uși.

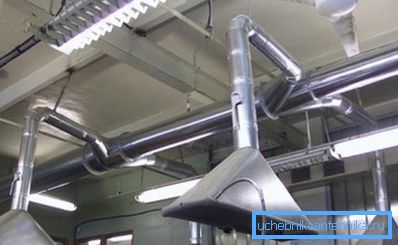

În astfel de cazuri, suprapresiunea nu amenință - acest lucru se poate întâmpla numai în încăperi special închise, dar există canale de deviere în acest scop. Fluxul de aer poate fi efectuat într-o manieră generală pe întreaga suprafață a unei încăperi sau atelier, dar poate fi îndreptat și către un anumit loc, ca în fotografia de mai sus, care este mai economic în ceea ce privește consumul de energie.

În ceea ce privește aspectul, sistemele de evacuare și de suflare pentru uz local sunt foarte asemănătoare unul cu celălalt - aceleași conducte și aceleași umbrele, cu excepția faptului că mișcarea fluxului de aer are loc în direcții opuse.

De regulă, dispozitivele de aspirație, precum și o suflanta, au o transmisie electrică care încurajează circulația fluxului de aer. Eficiența locală este folosită în principal în fabricile de producție pentru a colecta gaze nocive și mirosuri neplăcute.

Ventilația de alimentare și evacuare poate fi mecanică (cu acționare electrică) și naturală - ultima opțiune este familiară pentru toată lumea, deoarece este utilizată în clădiri rezidențiale înalte, birouri, magazine, instituții medicale și întreprinderi. Schimbul natural de aer prin sistemul de mine și canale poate fi, de asemenea, diluat cu ventilatoare locale de evacuare, de exemplu, puteți găsi astfel în băi de clădiri rezidențiale.

Condițiile de prevenire și tipurile de muncă efectuate

Ce trebuie să faceți în fiecare an

1. Este necesar să verificați lagărele motorului care rotește lamele (rotorul), care se află în schimbătorul de căldură al aerului.
2. Verificarea stării tehnice a rotorului.
3. Prevenirea drenajului de sifon.
4. Inspectarea pompei de apă situată pe schimbătorul de căldură.
5. Suportul de revizie pentru izolarea vibrațiilor.
6. Testarea tuturor instrumentelor.
7. Blocuri de curățare grile.
8. Inspectarea tuturor cablajelor.
9. Audit conducție conducteproprovodyaschego pentru scurgere.
10. Schimbătoare de căldură cu detergenți chimici.
11. Cu ajutorul acelorași agenți chimici curățați cavitatea interioară a canalului.
12. Verificarea etanșeității și (dacă este necesar) etanșarea îmbinărilor conductei.

Ce trebuie să faceți la fiecare șase luni

1. Verificați filtrele pentru sistemele de ventilație pentru contaminare.
2. Curățați drenajul condensului prin mijloace chimice.

Ce trebuie să faceți în fiecare trimestru

1. Verificați elementele de fixare pentru o rezistență și o flexibilitate, precum și pentru broșe.
2. Inspectați armele montate în suflantele motorului.
3. Examinați protecția centurii pentru poziția corectă și încercați să o tensionați.
4. Scoateți placa din rotor și centrați-o pe arbore.
5. Este posibil să fie necesară ajustarea arborilor motoarelor și a rotoarelor.
6. Inspectarea paralelismului și, dacă este necesar, reglarea poziției arborelui și a rotorului.
7. Prevenirea duzei pompei de apă.
8. Verificați lanțul echipamentelor (putere, control) și strângeți ansamblurile filetate, dacă este necesar.
9. Testarea supapei cu trei căi pentru încălzirea și răcirea aerului.
10. Lubrifierea tuturor rulmenților.
11. Reglați curelele de transmisie.
12. Debugarea conformității scripeților ventilatorului cilindrului de antrenare atunci când este necesar

Ce trebuie să faceți în fiecare lună

1. Inspecția vizuală a tuturor echipamentelor.
2. Revizuiți clemele pentru o rezistență și flexibilitate, precum și prevenirea acestora.
3. Examinați protecția centurii pentru poziția corectă și încercați să o tensionați.
4. Scoateți placa din rotor și centrați-o pe arbore.
5. Este posibil să fie necesară ajustarea arborilor motoarelor și a rotoarelor.
6. Testarea fazelor - Dezechilibru de tensiune și curent.
7. Prevenirea servomotoarelor electrice ale supapelor și supapelor de comandă.
8. Înregistrați indicațiile de instrumentație.
9. Curățarea și, dacă este necesar, înlocuirea filtrelor de aer.
10. Verificarea stării suporților anti-vibrații.
11. Prevenirea duzei de hidratare, a filtrului de pompare, a rezervorului de stocare și a camerelor de irigare
12. Controlul schimbătorului de căldură, drenarea și curățarea, dacă este necesar.
13. Inspecția vizuală și, dacă este necesar, înlocuirea curelelor de transmisie.

Ventilație mecanică

Notă. Mai jos vom analiza principalele tipuri de ventilație mecanică, care, spre deosebire de instalațiile de schimb de aer natural, necesită întreținere. Circulația forțată a aerului se realizează fie cu ajutorul unui rotor rotit de un motor electric, fie cu un ejector (efectul final este aproape același, deși prețul este diferit).

intrări

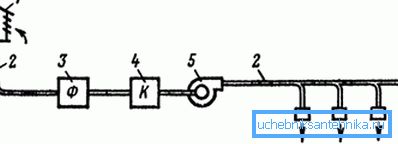

Sistemul de ventilație, în majoritatea cazurilor, din dispozitivul de admisie a aerului, denumit și admisia de aer (1), este instalat în afara clădirii (de obicei pe acoperiș), dar în același timp caută un loc unde este cel mai curat aer.

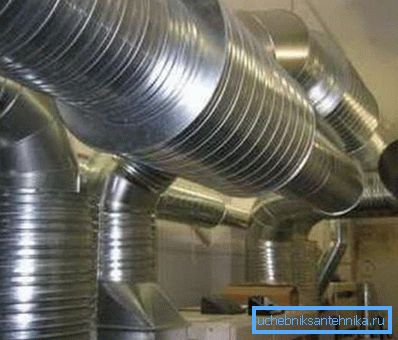

Aerul este transportat în incintă prin conducta de aer indicată în diagramă cu numărul 2 - sunt realizate din cărămidă, beton, un amestec de zgură și alabastru, precum și din metal și plastic. Fluxul de aer este curățat de praf folosind un filtru (3).

Astfel, în sezonul de iarnă, aerul puternic răcit nu intră în cameră, este trecut prin încălzitoarele (4), unde în mod obișnuit se utilizează apă caldă și abur ca agent de încălzire, dar se practică și utilizarea încălzitoarelor electrice de aer. Fluxul de aer determină deplasarea ventilatorului centrifugal (5).

Numărul 6 indică o duză cu un orificiu de intrare a aerului prin care intră aerul în cameră - acesta poate fi flux local sau disipat (ventilație locală sau generală), care este reglat prin intermediul unor supape sau supape de umplere amplasate pe conducta de ramificație din receptorul de aer.

Pentru ventilatoare, încălzitoare și filtre, de regulă, camera de lucru este echipată - trebuie să se afle în aceeași încăpere, conform regulilor de funcționare a sistemelor de ventilație.

Aerul transportat este livrat în spațiul de lucru într-o zonă cu o înălțime de maximum doi metri - aceasta corespunde creșterii umane, prin urmare vă permite să respirați aer curat. La priză, este instalat un tampon de ventilație, astfel încât fluxul de ieșire să nu irită sunetele cu sunete exterioare.

evacuare

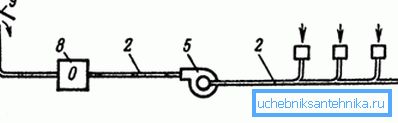

Pentru un dispozitiv de evacuare, sunt necesare duze cu orificii de evacuare (în figură sunt marcate cu numărul 7) prin care aerul este tras din cameră, rotoarele rotite de un motor electric (5) și canalele pentru transportul aerului (2).

Figura 8 din diagramă indică un dispozitiv de filtrare pentru curățarea fluxului de gaze și praf, dar filtrele sunt instalate numai în acele cazuri în care concentrația de poluare a aerului emis în atmosferă depășește normele pentru o anumită zonă (zonă rezidențială, rurală, munți). Dispozitivele de evacuare (9) ar trebui instalate la o distanță de 1-1,5 m deasupra coamei sau în partea superioară a rampelor.

Atunci când este activată ventilația de evacuare, aerul curat intră în cameră prin uși, orificiile de deschidere a ferestrelor sau deschiderile special amenajate și prin conexiuni scurte ale structurii (aceleași ferestre și uși). În unele situații, sistemul unui astfel de schimb de aer poate fi un dezavantaj semnificativ în aranjarea obiectului - pot exista corturi în cameră, care, la rândul său, afectează sănătatea umană.

Aprovizionare și evacuare

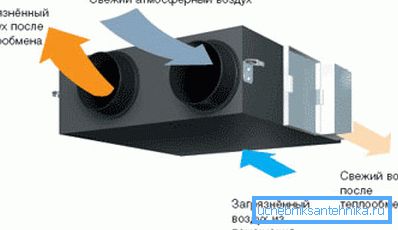

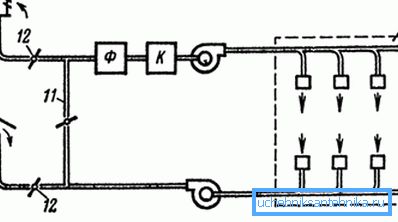

Cea mai funcțională poate fi numită ventilație de alimentare și evacuare, schema schematică a căreia vedeți în imaginea superioară. Aici sunt colectate împreună două tipuri de echipamente care asigură o circulație uniformă a aerului în cameră, indiferent de temperatura exterioară a aerului.

Locația umbrelelor / fantelor pentru suflare și evacuare este determinată în funcție de necesitățile de producție ale unui atelier sau clădire publică.

Din exteriorul clădirii este necesară determinarea locului de admisie a aerului, iar factorul principal în alegerea acesteia este direcția vântului - este montat pe partea vântului a duzei pentru evacuare cu o distanță minimă de 8 m, precum și departe de sursele de poluare terță parte.

Dacă echipamentul de alimentare și evacuare este echipat cu recirculare, aerul care este aspirat de evacuare (10) din cameră este returnat complet sau parțial în aceeași încăpere prin sistemul de admisie.

Sistemul de recirculare este furnizat prin conectarea intrării și a aerului evacuat cu o conductă specială marcată cu 11 în imagine, dar fluxul secundar nu curge în mod arbitrar - poate fi ajustat cu ajutorul supapei, indicată prin 12.

Notă. Utilizarea ventilației de evacuare cu recircularea în diferite clădiri permite economisirea energiei termice în timpul iernii și condiționarea acesteia în timpul verii.

Însă pentru reciclare este permis să se folosească aer secundar nu în fiecare caz, ci numai atunci când nu există substanțe nocive acolo, în orice caz acestea nu ar trebui să fie mai mult de a 4-a clasă de pericol și să nu depășească o concentrație de 0,3 qfdc. De asemenea, utilizarea sistemului de reciclare este inacceptabilă dacă există mirosuri neplăcute în cameră și, în plus, microbi și virusuri patogeni care nu pot fi filtrați.

Fani

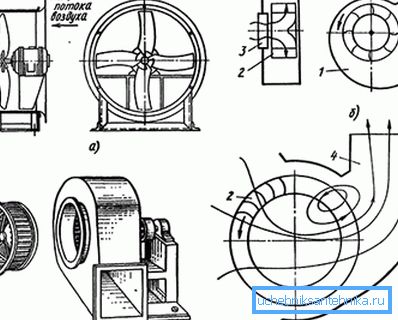

Notă. Pentru mișcarea forțată a aerului prin canalele cu o pierdere de presiune de cel mult 1500kgs / m² Se folosesc mașini sau ventilatoare cu umflare a aerului.

Cel mai simplu este un ventilator axial, care este un rotor amplasat direct în canal - aerul care intră acolo se mișcă cu lamele înclinate de-a lungul axei canalului. În sfera casnică, le puteți vedea pe hota de bucătărie.

Pentru volume mari de structuri axiale de pompare a aerului nu sunt utilizate din cauza puterii reduse - aici puteți găsi deja sisteme mai complexe cu unități de redresare. Profilul de aluminiu pentru sistemele de ventilație de acest tip, utilizat pentru instalare, facilitează foarte mult întreaga structură, ceea ce, la rândul său, face instalarea echipamentului mai ieftină.

concluzie

Dacă doriți să efectuați întreținerea preventivă a sistemului de ventilație cu propriile mâini, atunci mai întâi trebuie să acordați atenție recomandărilor companiei care a fost implicată în instalare. De asemenea, puteți coordona lucrările în conformitate cu instrucțiunile pentru ventilator, care sunt emise de producător.
