Proiect de ventilare: etapele de dezvoltare

Cum se face un proiect tipic de ventilație pentru diferite spații? Care sunt normele pentru schimbul de aer? Cum se calculează secțiunea canalului?

Să încercăm să răspundem la aceste întrebări și la alte întrebări.

De ce aveți nevoie de el?

Dar de fapt: de ce încercați să faceți un proiect cu propriile dvs. mâini atunci când o mulțime de specialiști sunt gata să ofere serviciul corespunzător? Motivul principal și cel mai evident este economia. Costul aproximativ al proiectului de ventilație pentru o mică cafenea cu o suprafață de până la 100 de metri pătrați este de aproximativ 15 000 de ruble, ceea ce pare mai degrabă nepotrivit în contextul lipsei permanente de fonduri în stadiul de promovare a afacerilor.

În plus: auto-proiectarea sistemului de ventilație corny ia mai puțin timp. Profilul organizației poate cheltui pe pregătirea unui proiect de lucru de până la o lună. Între timp, după cum știți, timpul este bani: adesea nu mai mult de două săptămâni trec între începutul lucrului de finisare și primirea primului vizitator.

Etapele drumului mare

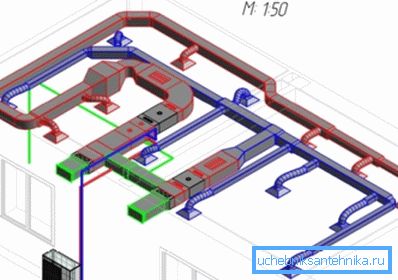

Este ușor să ridicați accesoriile cu sortimentul de magazine locale. Este, de asemenea, ușor să desenați o schiță cu o indicație a mărimii oricui nu a ignorat lecțiile de desen la școală.

Sarcinile principale sunt reduse la calcule.

Ce ne gândim?

1. Productivitatea pe calea aerului.
2. Secțiunea conductelor de aer.
3. Capacitatea distribuitorilor de aer pentru ventilația la intrare.

Rețineți: ventilația cu o singură conductă de evacuare va fi o soluție acceptabilă pentru un apartament sau o casă privată de o mică zonă. În locurile publice este nevoie de aer curat.

1. Nevoia de presiune generată de fani.
2. Necesitatea încălzirii prin căldură și a aerului condiționat.

În această ordine, și treceți mai departe.

productivitate

Acesta este evaluat în două moduri:

1. În funcție de capacitatea cubică a camerei și de multitudinea schimbului de aer, care depinde de apartenența la unul sau alt tip funcțional.
2. De numărul de vizitatori.

Pentru o instituție publică, trebuie să facem ambele calcule și apoi să alegem cea mai mare dintre valori.

Calcularea frecvenței schimbului de aer

Formula de calcul este L = n * V, unde n este rata de schimb a aerului și V este volumul său total în metri cubi. Volumul, după cum se știe, este calculat ca produs al suprafeței și al înălțimii.

Care este parametrul n? Depinde de tipul de cameră.

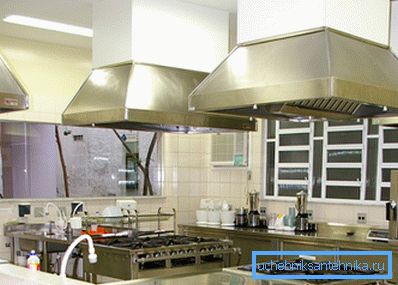

Notă: în unele cazuri SNiP-ul curent nu indică multiplicitatea, ci nevoia directă de schimb de aer pentru o cameră, echipament sanitar, aragaz etc.

Astfel, pentru zona de cafea de 100 mp, cu o înălțime a tavanului de 3,5 metri cu două sobe de gaz și o toaletă pentru două boluri de toaletă, necesarul aproximativ de schimb de aer va fi de 2x100x3,5 + (100 * 2) + (50 * 2) = 1000 m3 / o oră

Calculul numărului de vizitatori

Aici, instrucțiunea de calcul este redusă pentru a multiplica numărul maxim de vizitatori și nevoia de aer a unei persoane (se presupune că este 60 m3 / oră pentru treaz și 30 m3 / oră pentru dormitor). Deci, cu o capacitate maximă de o cafenea de 20 de persoane (personal și vizitatori) merită să începem de la 20 * 60 = 1200 m3 / oră. Deoarece această valoare este mai mare, merită să respingem din ea în viitor.

secțiune

Se calculează ca S = L * 2,778 / V, unde:

• S este zona secțiunii transversale a conductei.
• L - fluxul de aer.
• V - debitul de aer.
• 2,778 - coeficientul de coordonare a valorilor, care permite obținerea rezultatului în centimetri pătrați.

Este clar că creșterea debitului va reduce secțiunea transversală, menținând în același timp performanța. Cu toate acestea, pretul suprasolicitat este un zgomot crescut; de aceea este de obicei limitat la valori de 3-4 m / s.

Pentru cazul nostru, la un debit de 4 m / s, secțiunea minimă a canalului va fi 1200 * 2.7878 / 4 = 833 cm2. Utilizarea simplă a formulei zonei cercului ne dă un diametru de 33 centimetri (rotunjit la dimensiunea reală a țevii - 350 mm).

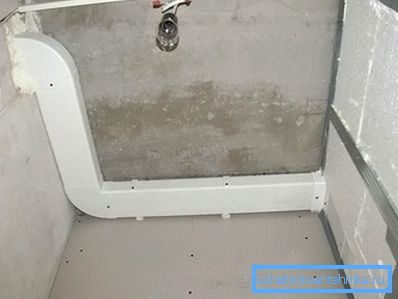

Notă: în practică, conductele de aer rectangulare sunt mai des folosite pentru garnituri ascunse. Secțiunea lor transversală este egală cu produsul laturilor: de exemplu, dimensiunea de 250x355 mm este potrivită pentru cazul nostru.

Distribuitori de aer

Nu există formule universale aici: produsele sunt selectate din catalog în conformitate cu condițiile limită.

Ce anume?

• Dimensiuni.
• Debit normal de aer.
• Interval lung la un debit de 0,5 m / s (viteza mai mare este percepută ca o pescaj și duce la disconfort pentru vizitatori).
• Nivelul de zgomot. Pentru spațiile rezidențiale, nivelul maxim admis de zgomot al ventilației este, de obicei, estimat la 25 dB, pentru locurile publice - 35 dB.

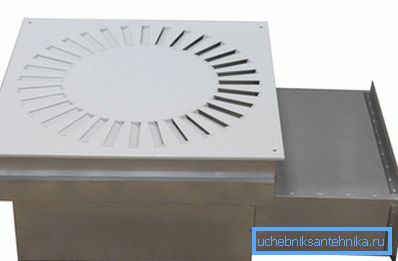

Sfat: trebuie să existe o cameră de presiune statică sau un adaptor în fața grătarului distribuitorului de aer, ceea ce face ca curgerea să se rotească într-un unghi drept. În caz contrar, aerul va fi distribuit neuniform în zona sa, ceea ce va determina o creștere a zgomotului sau o scădere a debitului.

presiunea

Dependența presiunii necesare asupra zonei camerei ventilate este liniară: odată cu creșterea suprafeței, lungimea conductelor de aer crește.

Vestea proastă pentru designer este că calculul exact al rezistenței la ventilație este foarte complicat, deoarece depinde de greutatea variabilelor:

• Diametrul țevii.
• Numărul de conexiuni și ture.
• Prezența filtrelor și încălzitoarelor.

Vestea bună este că presiunea excesivă a ventilatoarelor la o performanță fixă ​​va duce doar la o ușoară creștere a consumului de energie.

De aceea, se utilizează de obicei o estimare simplificată a acestui parametru:

• Pentru camerele cu o suprafață de 50-150 m2, 75-100 Pa sunt considerate norme.
• Cu o suprafață de 150-350 m2, merită să ne concentrăm pe 100-150 Pa.

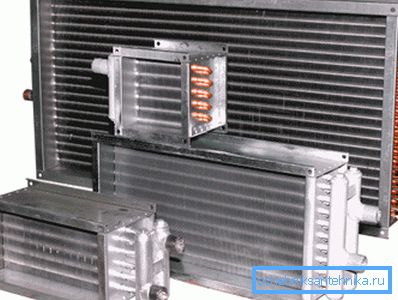

Putere termică

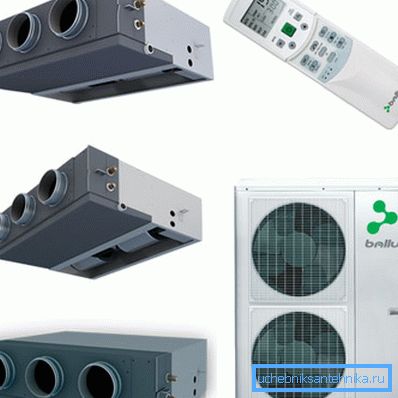

Deseori, un proiect de ventilație implică calcularea puterii sistemelor de încălzire și de climatizare.

Deoarece capacitatea de căldură a aerului se schimbă destul de nesemnificativ în funcție de schimbările de temperatură, necesitatea producerii de căldură a încălzitorului sau a aparatului de aer condiționat este determinată numai de capacitatea de ventilație și delta de temperatură dintre aerul curat și strada.

Puterea termică se calculează cu formula P = Dt * L * 0.336, unde:

1. P este puterea termică în wați.
2. Dt este diferența de temperatură dintre stradă și intrarea în grade.

Sfat: norma temperaturii aerului de alimentare pentru iarnă este + 18C.

1. L - debitul de aer în m3 / oră.
2. 0.336 este capacitatea de căldură a aerului în W * h / m3 * s.

Astfel, la o temperatură exterioară de -15є și un flux de 1200 m3 / oră, necesarul de căldură al încălzitorului va fi de 33 * 1200 * 0.336 = 13305 W.

concluzie

Sperăm că informațiile furnizate cititorului vor fi utile. Informații suplimentare despre modul în care proiectul este elaborat pentru cameră vor fi oferite în videoclipul din acest articol. Mult noroc!
