Proiectarea sistemelor de ventilație - principalele

După cum se știe, microclimatul în casă și alte încăperi depinde în mare măsură de cât de eficient și eficient este realizat schimbul de aer. Deoarece instalarea și proiectarea sistemelor de ventilație și a aerului condiționat sunt destul de costisitoare, este logic să vă familiarizați cu principalele caracteristici ale elaborării unor astfel de proiecte, va economisi o gramada de bani și vă va permite să evitați cele mai frecvente greșeli.

Tipuri de ventilație în clădirile private

Deoarece proiectarea și calculul sistemelor de ventilație la obiecte industriale și alte obiecte mari necesită cunoștințe aprofundate în acest domeniu și cercetări complexe, această activitate ar trebui să fie efectuată exclusiv de profesioniști. Ce leagă case particulare, apoi face un proiect simplu asupra forțelor chiar și celor care nu au cunoștințe în acest domeniu.

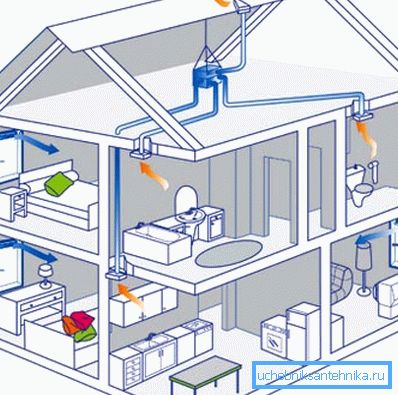

În clădirile rezidențiale mici se implementează 2 tipuri principale de sisteme, vom examina mai detaliat fiecare din ele:

Lucrari de proiectare si proiectare

După cum sa menționat mai sus, proiectarea și instalarea sistemelor de ventilație pe cont propriu este posibilă numai pe obiecte mici, unde complexitatea comunicațiilor este scăzută, iar probabilitatea erorilor este minimă. Luați în considerare ce factori sunt fundamentali la fiecare etapă.

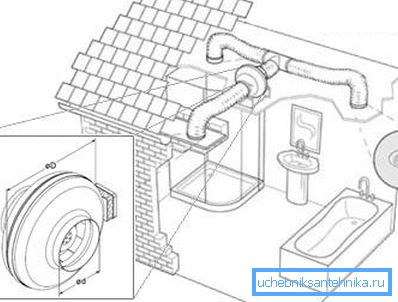

desen

În primul rând, trebuie să decideți asupra tipului de sistem care va fi implementat.

În ceea ce privește opțiunile naturale, se pot identifica următorii factori importanți:

• Distanța maximă de la intrare la ieșirea din sistem nu trebuie să depășească 6 metri, aceasta asigură tracțiunea necesară și garantează o eficiență ridicată a sistemului.
• Inlets ar trebui să furnizeze fluxul de aer necesar (cum se calculează, ne vom uita la un pic mai mic).
• Colectorul de ieșire trebuie amplasat la cel puțin 1 metru de suprafața acoperișului, în caz contrar forța de tracțiune poate varia sub influența vântului.

Fiți atenți! Rețineți două reguli simple: în sistemul de ventilație naturală ar trebui să existe un număr minim de curbe, iar lungimea canalelor ar trebui să fie cât mai scurtă posibil. Acest lucru asigură o eficiență ridicată a sistemului.

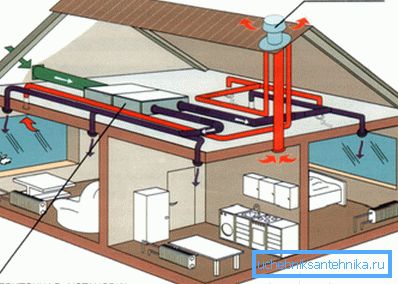

În ceea ce privește comunicațiile cu circulația forțată a aerului, este important să ne amintim că proiectarea sistemelor de ventilație se realizează ținând cont de următoarele cerințe:

• În primul rând, se determină ce elemente va consta din sistem, acesta fiind un stadiu foarte important în care precizia este importantă, deoarece achiziționarea de elemente inutile, precum lipsa lor, în procesul de lucru este extrem de nedorită.
• Apoi, trebuie să determinați unde vor fi localizate aceste sau alte elemente ale sistemului, cel mai bine este să faceți un plan pentru fiecare cameră și să determinați care noduri vor fi localizate exact în el.

• Cel mai bine este să includeți proiectul de ventilație în planul general al clădirii, astfel că este mult mai ușor să efectuați instalarea, deoarece conductele de aer pot fi amplasate în cavitățile pereților și în pereții despărțitori interfațari. În plus, găurile pentru anumite elemente și punctele lor de atașare vor fi furnizate inițial, ceea ce va simplifica considerabil munca ulterioară.
• O atenție deosebită ar trebui acordată unor spații cum ar fi bucătărie, baie, baie, cămară, cazan - necesită ventilație de înaltă calitate și schimb de aer mai mare (de exemplu, în încăperi cu umiditate ridicată, volumul schimbului de aer pe oră ar trebui să fie de trei ori mai mare decât în ​​camerele de zi ).

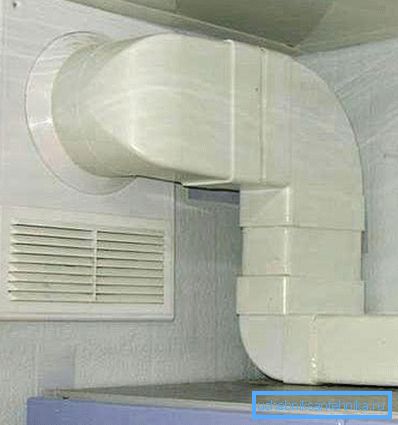

Fiți atenți! Pentru a simplifica lucrările de montaj și asamblare, este uneori recomandabil să nu folosiți țevi rotunde, ci pătrate sau dreptunghiulare, este mult mai convenabil să le plasați în cavități, iar metoda externă de a stabili astfel de comunicații ar arăta mult mai bine.

Lucrări de proiectare

Pentru a începe munca, trebuie să aveți un plan de construcție cu parametrii tuturor camerelor și scopul acestora. Cantitatea de aer necesar este calculată individual pentru fiecare cameră și este măsurată în metri cubi pe oră.

Există două metode principale de calcul al schimbului de aer necesar pentru o cameră, vom lua în considerare caracteristicile fiecăruia:

• Puteți utiliza factorul de multiplicitate, care este înmulțit cu volumul unei anumite camere. Adică, lungimea camerei este înmulțită cu lățimea și înălțimea, rezultatul fiind volumul în metri cubi. Pentru locuințe, coeficientul este 1, adică, cantitatea de schimb de aer pe oră este egală cu volumul lor, pentru băi și camere tehnice, coeficientul este de 3.
• O altă opțiune de calcul este utilizarea standardelor pentru consumul de aer pe persoană. Pentru dormitoare, această cifră este de 20 de metri cubi pe oră, pentru alte încăperi de locuit - 40, pentru încăperi de uz casnic, baie și bucătărie - 60. Adică în camera de zi a casei unde 4 persoane trăiesc permanent, volumul schimbului de aer ar trebui să fie de 160 metri cubi ora, această instrucțiune suficient de simplă vă va ajuta să faceți calculele rapid și precis.

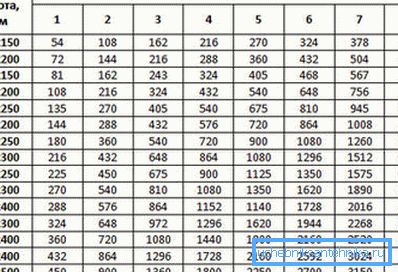

De asemenea, este foarte important să alegeți mărimea conductelor de aer, mai ales dacă proiectarea sistemului de ventilație este efectuată independent. Mai jos este un tabel prin care puteți determina volumul de schimb de aer, în funcție de debitul.

Fiți atenți! Amintiți-vă că diametrul minim admisibil pentru canalele de schimb natural de aer nu trebuie să fie mai mic de 10 cm, pentru sistemele obligatorii - nu mai puțin de 6 cm.

concluzie

În orice caz, cea mai bună soluție ar fi stabilirea unui acord asupra proiectului finalizat și a rezultatelor calculelor efectuate de specialiști. Videoclipul din acest articol vă va ajuta să înțelegeți mai bine unele dintre caracteristicile lucrărilor în cauză.
