Proiectarea ventilației: alegerea echipamentului și

Un microclimat confortabil într-o casă sau apartament depinde în mare măsură de buna funcționare a sistemului de infuzie proaspătă și de îndepărtarea aerului poluat. Iar eficiența lucrărilor sale este direct legată de calitatea designului de ventilație și de aer condiționat al clădirii.

Expunerea detaliată a acestei probleme este dedicată materialului de mai jos.

Soiurile sistemelor de ventilație

Având în vedere costul ridicat al proiectării ventilației și aerului condiționat, mulți meșteri refuza serviciile birourilor de arhitectură specializate și a firmelor de inginerie, pregătindu-se documentația necesară cu mâinile lor.

Acest proces este destul de laborios și necesită prezența unor cunoștințe teoretice.

În plus, asigurați-vă că aveți în vedere următorii factori:

• spațiu pe podea;
• scopul lor funcțional;
• localizarea geografică și caracteristicile climatice;
• modul de funcționare a instalației.

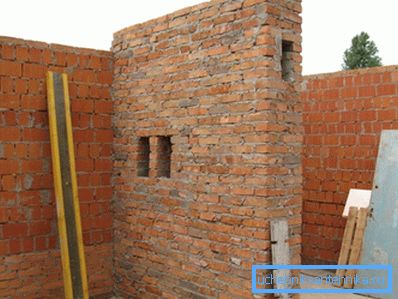

În plus, în sistemele de alimentare cu aer a unei cabane private, este necesar să se prevadă instalarea instalațiilor de filtrare, precum și a puțurilor de ventilație care pot face parte din structura clădirii.

Dacă vorbim despre proiectarea ventilației pentru:

• cladiri industriale (atelier, atelier);
• puncte de catering (restaurant, cantină);
• spatii comerciale (depozite, complexe comerciale) -

- aici, în plus față de eficiență, trebuie să țineți cont de multe cerințe suplimentare - incendiu, sanitar, tehnologic și așa mai departe. În acest caz, este recomandat să angajați un specialist.

Potrivit SNiP 2.04.05-91 există mai multe soiuri de sisteme pentru furnizarea de camere cu aer curat:

• cu o forță aeriană naturală;
• cu organizarea forțată a mișcării fluxului de aer;
• scheme combinate.

Fiți atenți! În proiectare, pe lângă parametrii tehnici, este necesar să se țină seama de componenta economică, și anume, care va fi costul de funcționare a sistemului de ventilație. Dacă ventilația naturală nu implică costuri, atunci ventilatoarele, încălzitoarele și recuperatoarele, care fac parte din sistemul mecanic, consumă energie electrică, ceea ce crește facturile de utilități.

Proiectare ventilație naturală

Această metodă de a furniza camere cu aer curat a fost folosită de-a lungul timpului și rămâne populară astăzi. În acest caz, mișcarea aerului este organizată datorită diferenței de temperatură și presiune în afara casei (apartamentului) și în interiorul clădirii.

Aerul poluat de deșeurile umane este extras prin canalele de ieșire și este aspirat prin trecerea prin ferestre, orificii de aer, crăpături și pori în pereți.

Eficacitatea unei astfel de ventilații este influențată de:

• direcția vântului;
• temperatura ambiantă;
• presiunea atmosferică.

Cu toate acestea, dacă mai devreme coșul a jucat rolul de evacuare și o cantitate suficientă de aer a trecut prin decalajul dintre bușteni, atunci tehnologiile moderne de construcție asigură o etanșeitate aproape completă a interiorului. Prin urmare, este necesar să se proiecteze și să se instaleze canale suplimentare de alimentare cu aer și evacuare. Numai atunci ventilația naturală va funcționa eficient.

Avantaje și dezavantaje

Înainte de a arunca o privire mai atentă la proiectarea ventilației cu o pantă naturală, permiteți-ne încă o dată să trăim pe pro și contra.

Caracteristicile designului canalelor de alimentare

Proiectarea și calculul ventilației trebuie să înceapă cu sistemul de admisie. Pentru ca aerul să fie înlocuit cel mai eficient, este necesar să se asigure mișcarea de intrare a aerului la o viteză egală cu 0,2 metri pe secundă. În acest scop sunt utilizate supape speciale de admisie.

Fiți atenți! Mulți maeștri de novici neglijează instalarea acestui echipament, bazându-se pe faptul că rolul său va fi îndeplinit cu succes de ferestrele și fantele de ventilație. Această abordare este fundamental greșită. În primul rând, pierderea de căldură crește atât de mult, în al doilea rând, izolația fonică este perturbată și, în al treilea rând, o cantitate mare de praf de pe stradă intră în cameră.

La proiectarea conductelor de aer de alimentare, trebuie să știți că există două tipuri de supape:

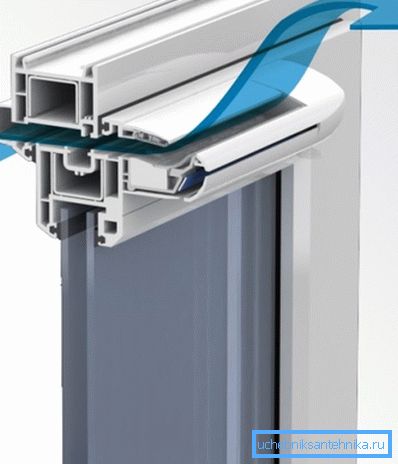

1. fereastră. Acestea sunt construite direct în cadrul ferestrei (trebuie făcută o gaură în ea). Ei au lăsat o cantitate suficientă de aer exterior, reducând rata fluxului de intrare. Dacă temperatura este prea scăzută în afara ferestrei, acestea pot fi închise cu clapete.
2. perete. Montat în perete între pervaz și radiator. Proiectul prevede prezența unui filtru și a unui amortizor de zgomot. În plus, fluxul de aer de intrare va fi încălzit. Canalul de aer poate fi echipat cu un amortizor automat care reglează intensitatea admisiei de aer, în funcție de condițiile externe (temperatură și umiditate).

Nuanțe de aranjare a conductelor de evacuare

Instrucțiunile pentru proiectarea ventilației naturale, în plus față de canalele de intrare, necesită prezența conductelor de evacuare.

Atunci când dezvoltați un proiect pe cont propriu, trebuie luate în considerare astfel de caracteristici:

• găurile de ieșire trebuie plasate în camera sanitară și în bucătărie, deoarece aici este locul unde aerul este poluat și umezit cel mai mult;
• capătul coșului din cabană trebuie să se ridice deasupra acoperișului la o înălțime mai mare de 0,7 metri, în caz contrar presiunea diferențială nu va fi suficientă pentru apariția tracțiunii;
• tăietura superioară a canalului de evacuare trebuie protejată cu o umbrelă care împiedică pătrunderea precipitațiilor și a obiectelor străine;
• Este mai bine să se realizeze conducta de ventilație a țevilor inoxidabile, mai degrabă decât a cărămizilor, deoarece suprafața lor interioară netedă contribuie la apariția unor materiale plastice bune și nu creează rezistență la curgerea aerului.

Proiectarea unei ventilații combinate

În ciuda faptului că sistemul natural de intrare și eliminare a aerului este mai eficient din punct de vedere al costurilor, este recomandabil să se opteze pentru proiectul de ventilație combinată.

În acest caz, circuitul standard este amplificat în locurile potrivite cu echipamente electrice, ceea ce mărește viteza fluxului de aer.

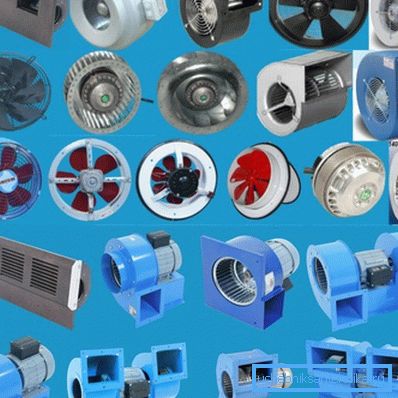

Influxul în acest caz este, de asemenea, organizat prin intermediul unor supape de fereastră sau fereastră, iar conducta de evacuare este echipată cu un ventilator.

Iată câteva modalități prin care puteți organiza o schemă eficientă de ventilație combinată:

1. Într-un mic apartament sau casă, este suficient să instalați ventilatoare pe fiecare dintre prizele de ventilație. În plus, extractorul electric necesar este amplasat deasupra sobei. Ventilatoarele pot fi conectate la aceeași linie electrică cu lumina și conectate simultan cu ea. De asemenea, puteți instala senzori de mișcare. Minusul mare al unei astfel de soluții este lipsa schimbului natural de aer, adică capota va funcționa numai când echipamentul este pornit.
2. Ventilatorul este instalat în conducta comună de aer, unde sunt furnizate conductele de aer din bucătărie și blocul sanitar. Cel mai adesea, în acest caz, întregul sistem este montat în pod, iar grilele de ventilație - pe tavan. Este important să calculați cu atenție secțiunea transversală a conductelor și puterea ventilatoarelor instalate. Toți parametrii necesari sunt specificați în documentația de însoțire a echipamentului.

În unele cazuri, este posibil să instalați ventilatoare pe canalele de alimentare. Ele diferă de eșapament prin faptul că pot încălzi aerul rece care vine de pe stradă. Datorită acestui echipament, în încăperi se generează o presiune crescută, care "stoarce" aerul poluat în conductele de aer de evacuare.

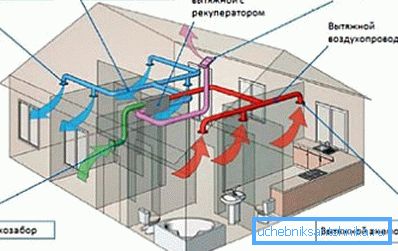

Ventilație mecanică

Dacă suprafața locuinței dvs. depășește 300 de metri pătrați. de metri, este recomandabil să se gândească la proiectarea și instalarea unui sistem integrat de ventilație automată. Este cel mai eficient, totuși, numai specialiștii ar trebui să se implice în dezvoltarea și instalarea sa.

Este necesar să se țină seama de multe caracteristici:

• numărul și mărimea conductelor de aer, schema de distribuție a acestora în casă, amplasarea orificiilor de admisie și evacuare;
• puterea fanilor folosiți;
• nevoia de a instala filtre, recuperatoare, stabilizatori de umiditate și așa mai departe.

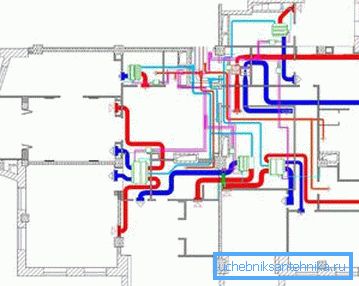

Cel mai adesea, proiectarea unui astfel de sistem se realizează împreună cu pregătirea desenelor clădirii rezidențiale în sine.

Principalul avantaj al sistemului de ventilație automată este funcționarea complet automată. Electronica specială reglează în mod independent viteza, volumul și temperatura fluxului de aer, pe baza datelor obținute de la senzorii externi.

Un alt plus este prezența unui recuperator. Acest aparat încălzește fluxul de aer de intrare în detrimentul aerului de ieșire (fără a le permite să se amestece), ceea ce poate reduce în mod semnificativ costul de încălzire a spațiului în sezonul rece. Este, de asemenea, posibilă instalarea unei unități individuale de condiționare, care creează un microclimat confortabil în toate încăperile fără a utiliza sisteme separate separate.

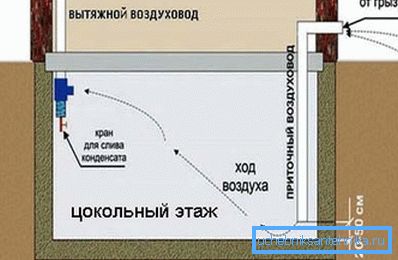

Ventilația de bază

Dacă proiectați un sistem de ventilație cabană, nu uitați de subsol și de subsol.

De regulă, la acest nivel există numeroase premise auxiliare:

• ateliere de lucru
• saune,
• facilități de spălătorie
• camere de depozitare,
• bazine și așa mai departe.

Toate acestea necesită o ventilație eficientă, altfel un nivel ridicat de umiditate va duce la formarea de mucegai și ciuperci pe pereți, ceea ce va afecta negativ microclimatul nu numai al subsolului, ci și al întregii clădiri rezidențiale ca întreg.

concluzie

După ce ați citit informațiile de mai sus, ați avut o idee despre nuanțele proiectării și instalării diferitelor tipuri de sisteme de ventilație.

Videoclipul din acest articol este, de asemenea, dedicat modului de a învăța cum să proiectați ventilația apartamentului sau cabanei dvs. de țară.
