Proiectarea ventilației de evacuare: reguli de bază și

Ventilația eficientă este necesară pentru fiecare clădire, fie că este vorba de un complex industrial, de o cabană de țară sau de un apartament într-o clădire înaltă. Elaborarea preliminară a proiectului vă va permite să evitați posibile greșeli de inginerie în procesul de realizare a lucrărilor de instalare, pentru a le realiza mai economic și mai eficient. În acest articol luăm în considerare principiile principale ale proiectării sistemelor de ventilație.

Dispoziții generale

De ce clădirea este ventilată? Să abordăm această problemă mai detaliat, pentru a experimenta pe deplin semnificația unui sistem de ventilație cu drepturi depline:

numire

1. Înlocuirea masei de aer. Dacă acest lucru nu se face, atunci într-o cameră închisă se acumulează:

• dioxidul de carbon, care este produsul respirației umane;
• monoxid de carbon care provine de la dispozitivele de încălzire și sobă și reprezintă cea mai mare amenințare la adresa sănătății locuitorilor; (Vezi și articolul Gofra pentru ventilație: caracteristici.)

• mirosuri neplăcute care provin cel mai adesea din toaletă și însoțesc procesul de gătit;
• praf, agenți patogeni și eventuale excreții ale elementelor interioare.

Aerul cu o astfel de compoziție este neplăcut și chiar periculos pentru consumul uman, ceea ce poate duce la apariția multor boli.

1. Eliminarea umezelii. Uscarea în timp util și eficient a pereților, a podelei, a tavanului și a pieselor de mobilier ajută la prevenirea apariției ciupercilor, mucegaiului și a proceselor de putrezire.

Sfat: în plus față de amenajarea sistemului de ventilație în locurile de formare a mucegaiului, se recomandă aplicarea unor antiseptice speciale. Acest lucru va spori considerabil eficacitatea problemei.

tipuri

Există două opțiuni principale pentru punerea în aplicare a ventilației într-o casă sau un apartament privat:

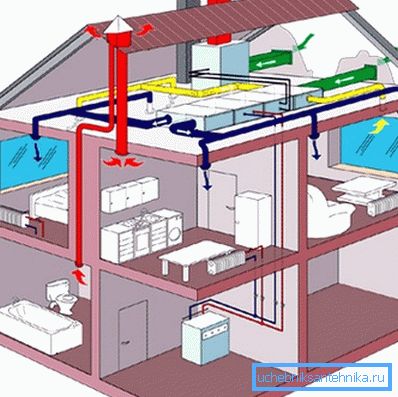

Pentru apartamentele mici, un sistem natural este, de obicei, suficient, al cărui hote sunt situate în toaletă și, bineînțeles, în bucătărie. Dar pentru o casă privată spațioasă, cu mai mult de un etaj, aveți nevoie de o organizare mai complexă a ventilației cu un design preliminar. (Vezi și articolul Ventilarea acoperișului: caracteristici.)

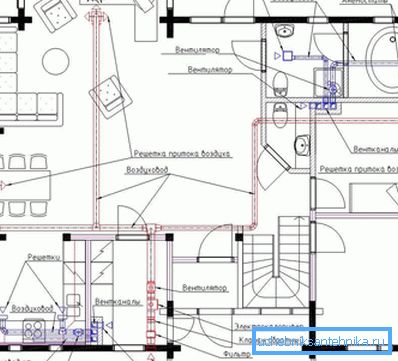

Proiect de redactare

Puteți face designul singur sau puteți lăsa specialiștii să facă acest lucru. În orice caz, merită să se familiarizeze cu principiile de bază ale unei astfel de sarcini.

Indicație: Se recomandă efectuarea proiectării sistemului de ventilație înainte de începerea construcției casei Acest lucru vă va permite să obțineți o eficiență mai mare și să montați conductele de ventilație în designul camerelor, ceea ce va arăta mai plăcut din punct de vedere estetic decât mascarea acestora într-o clădire deja construită.

Activitate tehnică

Proiectarea ventilației de evacuare începe cu pregătirea specificațiilor tehnice, care trebuie să țină cont de:

• numărul de camere;
• zona fiecărei încăperi;
• arhitectura întregii clădiri;
• funcțiile efectuate de fiecare cameră;
• numărul și amplasarea tuturor obiectelor suplimentare care au un impact semnificativ asupra circulației masei de aer: băi, aparate de aer condiționat, sobe, seminee și alte structuri inginerești similare.

Efectuarea calculelor

Acum, să vedem cum se calculează ventilația de evacuare. Pentru a face acest lucru, trebuie să găsim puterea acceptabilă a sistemului, măsurată prin numărul de metri cubi de aer pe oră trecuți prin el, pentru fiecare cameră în parte și pentru clădire ca întreg.

Acest indicator depinde de următorii doi parametri:

1. Cursul de schimb al unei singure camere. Această valoare nu are nicio dimensiune și determină intensitatea înlocuirii masei de aer în funcție de scopul funcțional al camerei. De exemplu, pentru zonele rezidențiale este egal cu 1, dar nu mai puțin de 30 m.³/ h pe persoană și pentru toalete și bucătării mai poluate - 1,5, dar nu mai puțin de 60 m³/ h Astfel, calculul ventilației de evacuare se realizează prin formula:

L = n? V, unde

L este indicele de putere necesar, n este rata normalizată a schimbului de aer, V este volumul camerei.

De exemplu, alegeți zona de living de 6 m la 4 m și o înălțime a tavanului de 2,5 m: 1? 60 = 60 m³/ h

1. Numărul maxim de persoane în același timp. Proiectarea ventilației depinde, de asemenea, de cât de mulți oameni se pot aduna în cameră, iar instrucțiunea pentru găsirea unei astfel de relații este următoarea:

L = N? L_N, unde

L este indicele de putere necesar, N este cel mai mare număr de persoane care pot fi localizate simultan în cameră, L_N - consum normalizat de aer de către o persoană în funcție de funcționalitatea camerei. Conform SNiP, ultimul parametru poate lua următoarele valori:

Asta este, dacă luați o cameră de zi ventilată într-o casă în care trăiesc 3 persoane, obținem: 3? 30 = 90 m³/ h Deoarece această valoare depășește, pe care am obținut-o în exemplul anterior, folosind rata de schimb de aer, luăm-o ca bază pentru calcule ulterioare.

După toate calculele necesare, se dovedește de obicei că:

1. Pentru apartamente de clădiri cu mai multe etaje, ventilație cu o capacitate de la 100 la 500 m³/ h

1. Pentru case private - de la 1000 la 2500 m³/ h

1. Pentru clădiri industriale - de la 1000 la 15000 m³/ h Calculul ventilației de evacuare a spațiilor industriale este cel mai complex și mai amplu.

Caracteristicile designului ventilației pentru încăperi cu o suprafață mai mare de 1000 m²

Cu cât proiectul este mai complex și cu cât este mai mare numărul de noduri pe care îl include, cu atât este mai mare prețul acestuia. Acest lucru trebuie luat în considerare atunci când comandați de la experți.

De asemenea, trebuie să aveți grijă de prezența unor elemente cum ar fi:

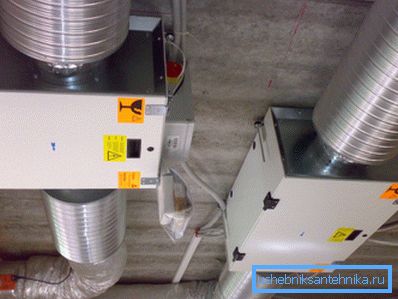

1. Camera de ventilație. Aceasta este o cameră separată, prevăzută special, care găzduiește toate echipamentele necesare pentru punerea în aplicare a unei ventilații forțate eficiente. Temperatura din acesta ar trebui să fie aproximativ la același nivel pe tot parcursul anului.

1. Izolație de înaltă calitate. Dacă în timpul zilei sunetele provenite de la sistemul de ventilație pot părea acceptabile pentru dumneavoastră, atunci noaptea, când liniștea domnește, pot provoca inconveniente enorme.

1. Atunci când utilizați un încălzitor de apă ca element de încălzire, va trebui, de asemenea, să faceți o alimentare cu apă și să aveți grijă de impermeabilizarea spațiilor.

concluzie

Am luat în considerare modul de calcul al ventilației de evacuare, precum și caracteristicile designului său. Capacitatea sa este măsurată în numărul de metri cubi de aer per oră, care este afectat de scopul funcțional al camerei și de numărul maxim de persoane din cameră în același timp.

Unele calcule pot fi efectuate independent, dar pentru clădirile cu suprafețe mari este mai bine să se adauge ajutorul profesioniștilor, deoarece greșelile produse de lipsa de experiență pot costa mult mai scump decât plata pentru munca lor.

Videoclipul din acest articol vă va prezenta o cantitate suplimentară de materiale care sunt direct legate de subiectul declarat. Designul preliminar vă va ajuta să creați o ventilare mai eficientă.
