Proiectarea ventilației în casă: cerințe de reglementare și

Subiectul acestui articol este proiectarea ventilației într-o casă privată. Nu există studii și recomandări teoretice abstracte: materialul propus este un rezumat al experienței practice a autorului în proiectarea unui sistem de ventilație în propria sa casă.

prefață

Acum câțiva ani, autorul acestor linii a intrat într-o casă nouă. Clădirea a atras o vedere frumoasă la ferestre și o reparație excelentă; Primele impresii, desigur, au fost entuziaști.

Cu toate acestea, chiar prima iarnă (ar trebui să fie remarcat, mai degrabă ușoară: pentru Crimeea de iarnă, chiar -5 este considerat un îngheț rar) a dezvăluit o serie de probleme.

• Ochelarii de ferestre metaloplastice erau în permanență înghețate. Condensul se dădea la picături și baltă în pervazul ferestrei.
• După ceva timp, aerul din casă a devenit greu și murdar. Au fost mirosuri neplăcute.

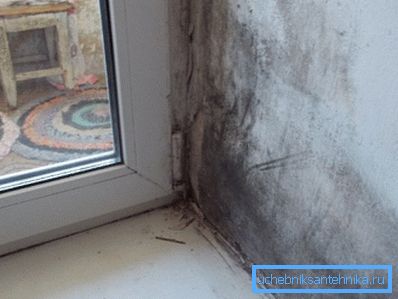

• Colțurile au început să se atenueze; pereții erau umezi la atingere. Literal, o lună mai târziu, a apărut o ciupercă.

  Notă: mucegaiul nu este doar urât. Ciuperca accelerează distrugerea structurilor de capital; în plus, produsele activității sale vitale sunt considerate extrem de dăunătoare pentru sănătatea locuitorilor din locuințele contaminate.

• Cu o temperatură aparent confortabilă de + 18C la domiciliu, a fost subiectiv foarte rece.

Ultimul a jucat un rol decisiv. După câteva decenii în Orientul Îndepărtat, ideea de înghețare în Crimeea părea atât de nefiresc încât a fost decis să se dedice tot timpul și efortul de a rezolva problema. Ea (cauza) a fost ușor de găsit: casa a fost complet absent sistemul de ventilație.

În acel moment, proiectul de ventilație a casei părea autorului să fie ceva extrem de prohibitiv și care necesită cunoștințe foarte specializate: a existat o lipsă catastrofală de experiență și de cunoștințe. Alte acțiuni au fost comise prin metoda națională de încercare și eroare. Acest articol este o încercare de a împărtăși idei bune.

Cerințe de reglementare

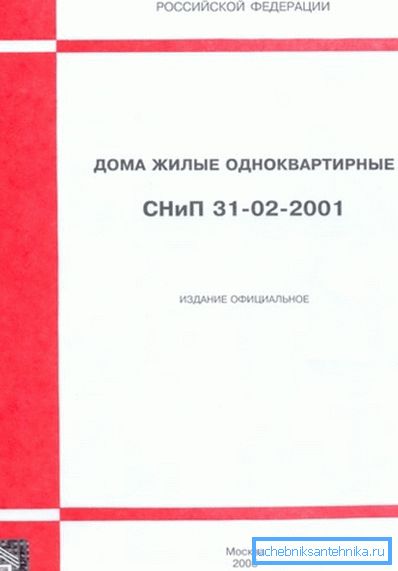

Proiectarea și calcularea ventilației într-o casă privată a fost destul de logică pentru a începe cu cercetarea documentației de reglementare. Căutarea a avut o durată scurtă de viață: instrucțiunea a fost găsită în SNiP internă 31-02-2001 Casele de locuit cu o singură familie.

În primul rând, sa dovedit că temperatura menținută în casă nu a respectat standardele actuale.

Schimbarea aparatelor de aer condiționat care au încălzit casa a sporit consumul de energie, însă nu a schimbat imaginea tristă în nici un fel: a fost încă umedă și foarte, foarte rece în toate încăperile. Da, în ciuda temperaturii corespunzătoare.

O secțiune direct legată de ventilație a oferit un gând nou.

A fost ușor să se calculeze volumul podelei încălzite în timpul iernii: era de 240 de metri cubi. Cu toate acestea, din cauza structurii specifice, a lipsei de echipamente de gaze și a prezenței a numai doi locuitori permanenți, calculul ventilației casei a fost ajustat din motive de economisire a căldurii: în loc de schimb de aer orar într-un volum de 240 m3, sa decis oprirea la jumătate din capacitatea de ventilație.

Se fierbe.

punerea în aplicare

Selectarea schemei

În SNiP 31.02-2001 menționat deja există trei concepte de ventilație:

• natural - când aerul evacuat este forțat în conducta de ventilație datorită circulației naturale. Încălzit, se grăbește și se află la admisia aerului; intrarea este asigurată de grile de ventilație în partea inferioară a pereților sau prin aspirație prin uși și ferestre neconsolidate.

• obligatoriu - cu pomparea din evacuare și forțarea ventilatoarelor de aer proaspăt.
• combinate - când doar aerul este forțat afară. Alimentarea este din nou organizată de ferestre și uși scurte.

Sa decis să se oprească la a treia variantă.

Au existat mai multe motive.

1. Pentru a organiza evacuarea din bucătărie, baie și încăperi, a fost posibil să se folosească canalul implinit de constructori între șurubul pe care se sprijinea plăcile de podea și peretele. Dar canalul de admisie ar trebui să se așeze, stricând zidurile.
2. Ventilația naturală ar funcționa cu performanțe imprevizibile: vânturile puternice sunt caracteristice pentru coasta Crimeei în timpul iernii. Forța de evacuare forțată este limitată de ventilatorul de evacuare; vânturile îi afectează ușor performanța.

1. Canalul de aerisire forțată poate avea un diametru mai mic decât canalul pentru circulația naturală a aerului.
2. În cele din urmă, a atras prețul scăzut al componentelor necesare pentru proiect. În general, au fost necesare o țeavă cu deflector, mai multe grilaje de ventilație, o trapă de plastic, un ventilator cu un cablu și un comutator pentru aceasta.

montare

A fost ușor să asamblați câteva echipamente cu propriile mâini.

1. Canalul dintre bara transversală și perete a fost deschis dinspre stradă cu o lovitură. O conductă cu un deflector amplasat în gaură; canelura a fost închisă și pustiită.
2. Din interiorul peretelui a fost instalat un trapeu din plastic pentru a instala, repara și înlocui ventilatorul. Prin el, ventilatorul însuși a fost instalat în conductă; comutatorul este adus la o înălțime convenabilă.
3. Grilele de ventilare au fost instalate de-a lungul canalului în fiecare cameră.

subtotaluri

În prima zi a lucrului de ventilație forțată, aerul din casă a încetat să mai fie duri; mirosurile neplăcute au dispărut. Sentimentul de frig constant la 20 de grade de căldură a fost uitat, ca un vis rău.

Notă: cu creșterea umidității, capacitatea de căldură și conductivitatea termică a aerului cresc rapid. De aceea, în apropierea unor corpuri mari de apă, temperatura ușor peste zero este tolerată mai rău decât -10 în regiunile cu umiditate scăzută.

Ciuperca a fost distrusă de Belize; ea a ajutat, de asemenea, să scape de urme ale vieții mucegaiului - pete negre neplăcute.

Singura problemă era podeaua rece: scurgerea aerului rece prin ușa din față nepresurizată se făcu simțită.

Influx de la subsol

În cele din urmă a scăpa de ultima nenorocire care a ajutat la alimentarea cu aer din subsol. Datorită adâncirii sub nivelul solului, temperatura în jurul valorii de + 14 ° C a fost menținută pe tot parcursul anului, fără încălzire, în ciuda ferestrei de ventilație deschisă în mod constant spre stradă.

Au fost forate găuri pentru aspirarea aerului încălzit în plăci; pe partea de sus a acestora acoperite cu grile de ventilație.

Rezultatul a fost dincolo de laudă:

• Cu o suprafață de 75m2, producția medie de căldură necesară pentru a menține o cameră confortabilă de 20C este de numai 2-4 kW, în funcție de temperatura exterioară.
• Când încălzirea este complet oprită, temperatura nu scade sub + 12 ° C, chiar și cu o temperatură negativă în afara ferestrei.

concluzie

Autorul speră sincer că experiența lui va fi utilă cititorului. Informații suplimentare privind modul de proiectare a ventilației în casa dvs. pot fi găsite prin vizualizarea videoclipului din acest articol.

Mult noroc!
