Schema de ventilație: cum să creați un nou proiect și să

Atât în ​​construcția unui sistem nou și în întreținerea sistemului de ventilație existent, este imperativ să se știe cum funcționează acesta. Pentru a înțelege toate nuanțele sale și caracteristicile va ajuta schema de ventilație - în Hrușciov, complexul de apartamente moderne, casa rezidentiala privata sau alt obiect.

Instrucțiunile furnizate în acest material descriu regulile de bază pentru pregătirea și utilizarea acestor documente.

Caracteristicile lucrului cu documentația tehnică

Trebuie să citiți diagrame

Chiar înainte de a construi o locuință privată, de a planifica reparații în apartament, luând în considerare opțiunile de finisare într-un hammam sau într-o baie, trebuie să aveți grijă de proiectarea și evidența diferitelor rețele de inginerie, inclusiv de ventilație. Erori și neajunsuri făcute în această etapă a construcției vor fi foarte greu de rezolvat cu propriile mâini după finalizarea lor.

Cu toate acestea, este posibilă rezolvarea eficientă a problemelor și obținerea unui microclimat confortabil în casă atunci când nu ați participat la dezvoltarea proiectului și la construirea structurii. În acest caz, va fi necesar doar înlocuirea sau modernizarea acelor părți ale rețelei de ventilație care reduc în mod semnificativ eficiența globală a sistemului.

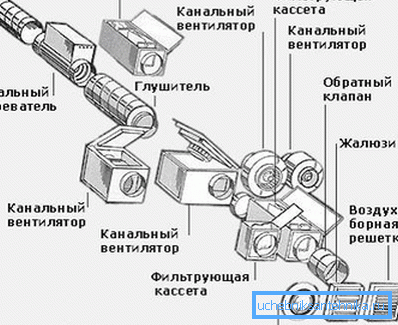

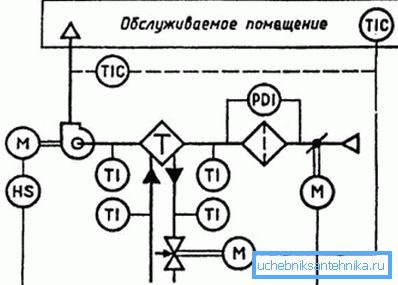

Aici, din nou, schema mnemonică de ventilație existentă sau recent compilabilă este utilă, pe care acest echipament sau respectivul echipament este indicat cu simboluri speciale, precum și caracteristicile și caracteristicile sale inerente. Trebuie doar să învățăm să distingem, de exemplu, desemnarea unei supape de reținere în schema de ventilație, de la săgețile asemănătoare, indicând prezența unor componente și ansambluri complet diferite.

Cerințe generale de proiect

La elaborarea documentației privind sistemul de alimentare cu aer proaspăt, este important să se ia în considerare următorii parametri:

• numărul de etaje din casă;
• poluarea aerului în aer liber;
• nivelul zgomotului exterior;
• categoria de incendiu.

În timpul pregătirii schemei de ventilație, în plus față de parametrii de eficiență, trebuie acordată atenție câtorva factori suplimentari:

• posibilitatea de propagare a focului prin canalele de ventilație în timpul unui incendiu;
• posibilitatea de răcire a spațiilor și penetrarea în ele a aerului poluat prin canalele de aer cu o secțiune transversală mare.

Pentru a evita problemele menționate anterior, se recomandă să se prevadă utilizarea materialelor și a echipamentelor ignifuge, precum și instalarea supapelor de ventilație protectoare care împiedică apariția tracțiunii inverse în ventilație.

Proiectarea unui nou sistem de ventilație

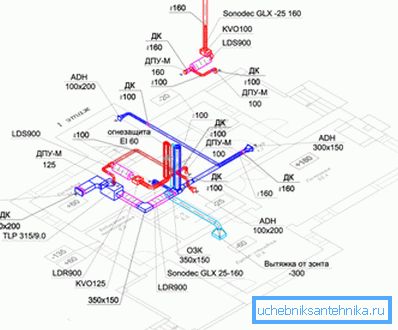

O schemă detaliată a sistemului de ventilație (inclusiv axonometric) este necesară pentru coordonarea proiectului unei case private aflate în construcție în cadrul instanțelor de control și supraveghere.

În acest caz, o cerință obligatorie este instalarea unui echipament capabil să pompeze cantitatea dorită de aer:

• pentru camerele în care este planificată șederea permanentă a persoanelor - 3 cu. metri pe oră pe 1 pătrat. metru pătrat;
• pentru băi combinate cu toalete - 50 cu. metri pe oră;
• pentru instalații sanitare separate - 25 cu. metri pe oră.

De asemenea, este important să rețineți că, pentru a oferi efectiv locuitorilor unei case sau unui apartament cu aer proaspăt, este necesar ca acesta să curgă. Prin urmare, documentația de furnizare este de obicei atașată la documentația proiectului.

Fiți atenți! Echipamentele și conductele de aer utilizate trebuie să respecte nu numai standardele sanitare, ci și cerințele privind siguranța la foc. În caz contrar, proiectul pregătit de dvs. nu va fi aprobat de inspectoratul de incendiu.

Atunci când creați un desen și efectuați calcule tehnice, este necesar să luați în considerare și următorii parametri:

• tipul de ventilație utilizat;
• metoda de distribuție a fluxului de aer în incintă;
• prezența în sistemul de ventilație a aerului de aer;
• necesitatea de instalare și proiectare a recuperării căldurii.

În plus, nu trebuie să uităm de componenta estetică. Conductele de aer, grilele de admisie și evacuare ar trebui să se încadreze organic în proiectarea spațiilor și să nu interfereze cu viața sau munca oamenilor.

Actualizarea unui sistem existent

Deseori există situații în care este necesară înlocuirea sau modernizarea rețelei de ventilație într-o clădire deja construită și comandată. Acesta este un proces destul de consumator de timp, cu toate acestea, este destul de accesibil pentru auto-implementare.

Sfat! Costul de reparație a utilităților gata este întotdeauna mai mare decât dezvoltarea și instalarea unor noi. Prin urmare, întotdeauna elaborați cu atenție și calculați toți parametrii. Va plăti de mai multe ori în viitor.

Procesul de retehnologizare a ventilației existente constă din mai multe etape succesive:

• calcularea volumului de aer circulant;
• selectarea secțiunilor conductelor de aer;
• selectați tipul de ventilatoare, filtre și alte echipamente necesare.

După aceea, se întocmește o diagramă de ventilație naturală sau un desen al unui sistem mecanic de schimbare a aerului, se determină un loc pentru instalarea conductelor și a echipamentului de fixare și se execută lucrări de construcție.

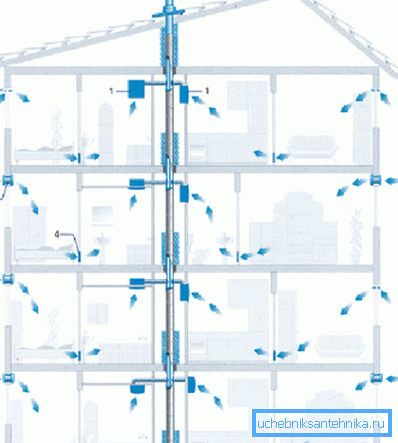

Sisteme de ventilație de clădiri de apartamente

Principiul funcționării sistemului de ventilație într-o casă modernă se bazează pe fluxul natural de aer care intră prin ferestre și uși deschise și este îndepărtat prin canalele de ventilație obișnuite.

În casele vechi (cu o înălțime de până la 5 etaje) este posibilă amenajarea unui arbore separat de evacuare pentru fiecare apartament. În clădiri mai moderne, conductele de aer din apartamente se duc într-un canal comun, care se termină pe podeaua tehnică, asigurând nivelul dorit al tracțiunii.

În noile clădiri înalte (mai mult de 24 de etaje), în plus față de axul principal de ventilație, se construiește un așa-numit canal de accelerare, care este conectat la cel principal. Datorită acestei soluții, volumul aerului pompat crește, iar umiditatea și temperatura în toate încăperile se stabilizează.

concluzie

Un bun artist de origine diferă de colegul său prea puțin priceput în aceea că întotdeauna elaborează o schemă de creare viitoare înainte de a începe munca. Acest lucru este valabil și pentru sistemele de ventilație. Disponibilitatea unei documentații clare și ușor de citit nu numai că facilitează munca muncitorilor, dar, de asemenea, face posibilă corectarea cu ușurință a problemelor care apar.

Pentru mai multe informații despre elaborarea și pregătirea documentației de construcție, puteți afla din videoclipul din acest articol.
