Sistemele de ventilație: clasificarea principală, principiul

Din acest articol veți afla cum sunt aranjate sistemele de ventilație în instituțiile medicale și omologii lor interni. În plus, considerăm clasificarea sistemelor responsabile pentru schimbul de aer interior și care este preferat pentru utilizare în anumite condiții.

Istoricul funcționării schemelor de ventilație mai mult sau mai puțin eficiente este o perioadă de timp veche de secole. La urma urmelor, chiar și vechii romani aveau ideea că aerul curat în spații închise poate fi obținut în cantitatea necesară.

De atunci a trecut mult timp și tehnologiile au evoluat, au devenit mai complexe și mai eficiente. Ca rezultat, există multe soluții pe piață, bazate pe diferite principii de acțiune și caracterizate de diverși parametri.

Ce, și în funcție de ce considerente, să alegeți din gama de tehnologii propuse?

Necesitatea unei ventilații eficiente și eficiente

Înainte de a decide care echipament pentru sistemele de ventilație este relevant într-un anumit caz, ia în considerare principiul modului în care schimbul de aer este construit în camere închise și care este necesitatea acestor procese.

Manualul de operare al celei mai mari părți a schemelor de schimbare a aerului se bazează pe deplasarea volumului de aer evacuat cu un volum proaspăt.

Acțiunea unor sisteme se bazează pe diferența de presiune a aerului în interiorul și în exteriorul clădirii. Alte circuite funcționează cu ventilatoare care trag aerul evacuat în exterior, în timp ce aerul proaspăt este furnizat la exterior pentru înlocuire. Atât schema cât și cea de altă natură pot fi implementate cu mâinile lor în casă sau în apartament.

Deci, am decis asupra principiului acțiunii, iar acum vom decide cât de necesară este ventilarea spațiilor închise și ce avantaje le oferă.

În timpul funcționării anumitor încăperi, există un nivel excesiv de căldură și umiditate în aer, în combinație cu o cantitate mică de oxigen. În plus, în aerul evacuat există o concentrație în exces de dioxid de carbon și alți poluanți invizibili. Un alt tip important de poluare este praful, care se acumulează în interior și implică necesitatea îndepărtării în timp util.

Aproape toate tipurile de sisteme de ventilație cunoscute astăzi sunt concepute pentru a elimina impuritățile nocive și pentru a îmbunătăți calitatea aerului. În plus, utilizarea ventilației este proiectată pentru a oferi condiții sanitare și igienice optime, incluzând temperatura, umiditatea și fluxul de trafic.

Important: Schimbul de aer de înaltă calitate în cameră este asigurat de întreținerea regulată a sistemelor de ventilație.

Clasificarea principală a dispozitivelor de ventilație

Normele privind intensitatea schimbului de aer sunt reglementate de normele și reglementările sanitare (San Pin) și de regulile și reglementările de construcție (SNiP).

La proiectarea unui sistem de ventilație sunt luați în considerare următorii parametri:

• performanță (mișcarea aerului la rata m / h);
• debitul canalului (m / s)
• presiunea de lucru (Pa);
• puterea încălzitorului (kW);
• nivelul maxim de zgomot (dB).

Clasificarea modernă a sistemelor de ventilație implică împărțirea în tipuri în conformitate cu următoarele criterii:

• în conformitate cu metoda de deplasare a fluxurilor de aer - ventilația tipului natural (pasiv) și forțat (mecanic) este diferită;
• în conformitate cu metoda de organizare - furnizare și evacuare;
• pe baza caracteristicilor designului - fără canal și canal;
• în conformitate cu scopul - schimb local, general, urgență și fum.

Proiectarea și producerea sistemelor de ventilație se bazează pe cantitatea de aer per persoană pe oră. De exemplu, în ceea ce privește parametrii unui adăpost aerian, consumul de aer pe persoană este de aproximativ 2,5 metri cubi pe oră, în timp ce într-o sală de birouri acești parametri cresc la 20 m ?.

Luați în considerare aceste modificări ale sistemelor de ventilație în detaliu.

Schema de ventilație naturală și forțată

După cum sa menționat deja, sistemele moderne de ventilație sunt împărțite în modificări naturale și forțate.

Care este diferența și ce este mai potrivit pentru aranjarea acestor încăperi sau a altor încăperi interioare?

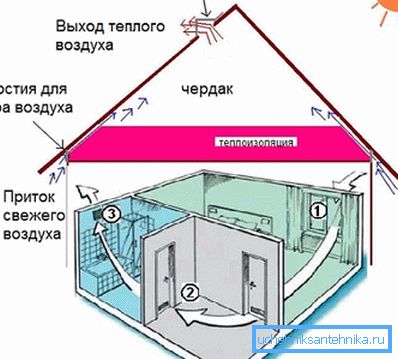

1. Lucrările de ventilație naturale se datorează diferenței de presiune din interiorul și exteriorul obiectului.. Aerul evacuat este descărcat prin capotă, în timp ce fluxul este efectuat prin țevi speciale de admisie sau prin scurgeri în vestibulul ferestrelor și ușilor.

Sistemele de tip natural (pasiv), la rândul lor, sunt subdivizate în următoarele modificări:

• Ventilație organizată - implică schimbarea aerului prin intermediul unor orificii speciale de admisie și evacuare. Un astfel de sistem permite nu numai înlocuirea aerului evacuat cu aerul de alimentare, ci și ajustarea intensității fluxului.
• Ventilația neorganizată presupune prezența unei capace fără o conductă de aer de alimentare (funcția acesteia va fi realizată de un orificiu deschis sau de goluri în vestibulul ferestrelor și ușilor).

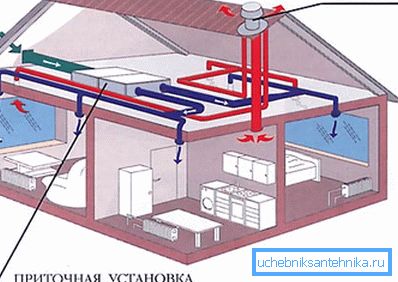

1. Ventilația mecanică (forțată) implică mișcarea aerului prin crearea unei diferențe de presiune utilizând ventilatoare sau ejectori.

Schema este mai eficientă în comparație cu soiul pasiv, deoarece funcționează indiferent de condițiile climatice din afara clădirii.

Important: datorită utilizării dispozitivelor electronice speciale, este posibilă expedierea sistemelor de ventilație și controlul automat în combinație cu controlul eficient al parametrilor de bază ai schimbului de aer în cameră.

Clasificarea sistemelor după tipul de organizare a schimbului de aer

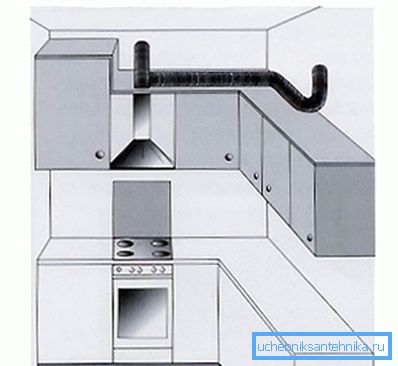

• Ventilație locală - Aceasta este o schemă de aer de alimentare în care aerul este furnizat în anumite zone ale camerei, în timp ce aerul evacuat din aceste zone este îndepărtat. Un exemplu tipic al unei astfel de scheme de implementare a schimbului de aer este o hota de bucătărie instalată deasupra sobei.

În plus față de utilizarea domestică, o astfel de schemă a găsit o aplicare largă în ventilarea spațiilor industriale unde este necesar să se elimine aerul poluat de la unul sau altul din locul de producție.

• Ventilație de tip general de schimb este destinat pentru întreținerea la fel de eficientă a parametrilor de schimb de aer în întreaga cameră, indiferent de parametrii săi.

Astfel de scheme sunt cel mai adesea folosite în amenajarea spațiilor de birouri și a spațiilor comerciale.

• Sisteme anti-fum instalat în cadrul siguranței împotriva incendiilor în încăpere.

Sistemele de eliminare a fumului în cazul aprinderii neautorizate aduc produsele de combustie, permițând persoanelor din încăpere să evacueze și să evacueze proprietăți valoroase care ar putea fi deteriorate la foc.

• Sisteme de ventilație de urgență utilizată în zone în care există o probabilitate crescută de eliberare neașteptată a substanțelor nocive sau potențial periculoase în volume care depășesc standardele MPC.

Ventilația de urgență este caracterizată de o performanță sporită și vă permite să eliminați excesul de gaz în cel mai scurt timp posibil. Instalațiile de acest tip sunt instalate și operate exclusiv în spații industriale.

Echipamente utilizate în sistemele de ventilație

Echipamentele și accesoriile pentru sistemele de ventilație de pe piață sunt reprezentate de o gamă largă de dispozitive, dintre care menționăm următoarele categorii:

Ventilatoare - dispozitive mecanice de tip lamă care forțează aerul în canalele de ventilație.

În conformitate cu caracteristicile de proiectare și de funcționare, ventilatoarele sunt împărțite în următoarele modificări:

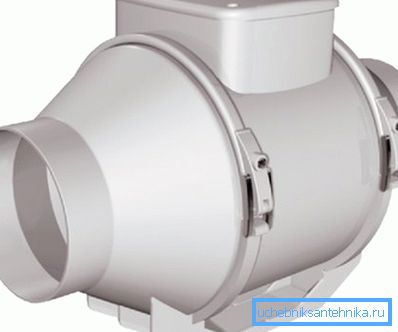

• canal (dreptunghiular și rotund);
• diametral (tangențial);
• axial (axial);
• radial (centrifugal);
• acoperiș.

Luați în considerare principalele tipuri de dispozitive cât mai detaliate posibil:

• Axiale, sau așa cum se numesc ventilatoare axiale, au găsit aplicații în cele mai simple hota-uri de uz casnic.

Astfel de dispozitive se disting printr-un preț scăzut. Designul este o carcasă exterioară, în interiorul căreia este amplasat un motor electric și un rotor, care conduce aerul. În ciuda simplității designului, fanii de acest tip au o eficiență mai mare în comparație cu analogii, aranjați diferit.

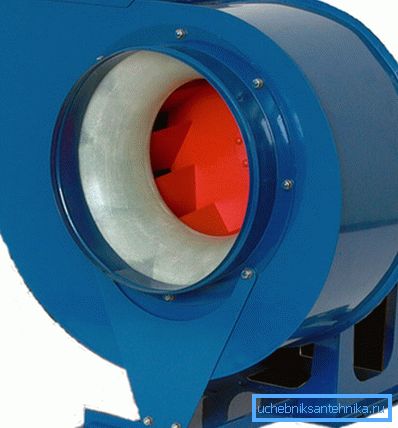

• Radiale (centrifugale), ventilatoare sunt utilizate pe scară largă în construcția de sisteme industriale. Aceste dispozitive sunt caracterizate de fiabilitate și ca rezultat o resursă lungă.

Proiectarea dispozitivului este o carcasă spirală și o elice situată în el, care se rotește în jurul axei sale. Șurubul învârte fluxul de aer, care este aruncat în conductă sub acțiunea forței centrifuge.

• Ventilatoarele tangențiale (diametrice) reprezintă un alt tip de instalații industriale. Dispozitivul arată ca un design închis, cu racorduri pentru orificiul de intrare și ieșire a aerului. Astfel de instalații sunt montate în sisteme de climatizare și perdele de căldură. Mai puțin frecvent, unitatea este instalată în ruptură.

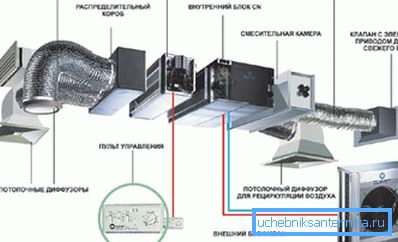

În plus față de suflante, în sistemele de ventilație se utilizează următoarele elemente structurale:

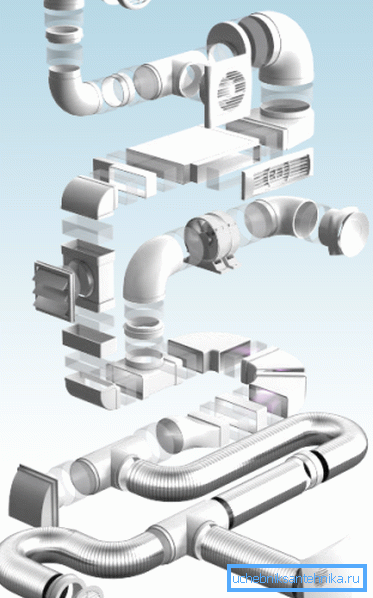

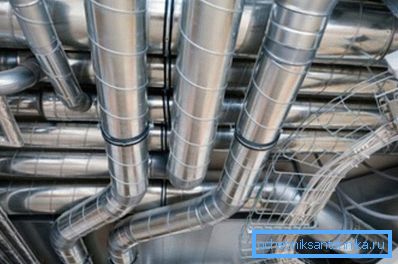

• Conducte de aer - țevi cu secțiune transversală dreptunghiulară sau rotundă, conectate într-o singură structură prin intermediul unor robinete și accesorii speciale de montare.
• Profilele pentru sistemele de ventilație - sunt ghidaje metalice cu perforații de montare pe care sunt montate toate componentele.
• Atenuatoare de zgomot și materiale de izolare fonică - utilizate pentru a reduce nivelul de zgomot în timpul funcționării sistemului.
• Filtrele pentru sistemele de ventilație sunt o gamă largă de dispozitive care sunt instalate pe conducta de admisie și împiedică pătrunderea prafului și a altor contaminanți în încăpere.

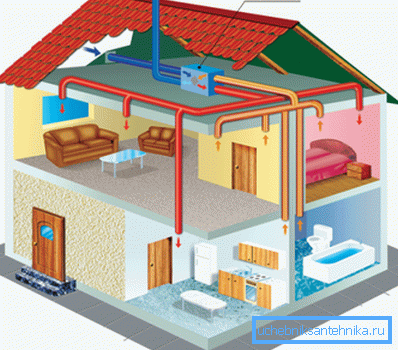

• Încălzitoarele de aer - pot fi utilizate în sistemele de ventilație și înlocuiesc complet încălzirea. Împreună cu încălzitoarele convenționale, recuperatoarele sunt din ce în ce mai utilizate în ventilație, ceea ce face posibilă reducerea costului încălzirii aerului prin reducerea consumului de energie.

concluzie

Deci, am luat în considerare caracteristicile sistemelor de ventilație ale dispozitivelor. Mai mult, am descoperit ce echipament este utilizat în implementarea anumitor scheme. Aceste informații pot fi aplicate în practică, de exemplu, atunci când se organizează ventilația într-o casă de țară.

Aveți întrebări? Veți găsi mai multe informații utile vizionând videoclipul din acest articol.
