Testul de ventilație: valori de încercare și cerințe de

Care este testul sistemului de ventilație? Ce parametri sunt evaluați? Există documente de reglementare care reglementează amenajarea sistemelor de ventilație și procedura de verificare a acestora?

Să încercăm să răspundem la aceste întrebări.

Lista documentelor

Dintr-o listă destul de extinsă de documente referitoare la ventilație, trebuie să examinăm două principale.

• În SNiP 3.05.01-85 stabilește cerințele generale pentru ventilația dispozitivului.
• În tehnologia descrisă în GOST 12.3.018-79, care sunt testele aerodinamice ale sistemelor de ventilație.

Important: actul de testare cuprinzătoare a sistemelor de ventilație este emis pe baza măsurării performanței reale a sistemului și a inspecției vizuale cu verificarea parametrilor echipamentului de ventilație cu cei declarați.

Conform rezultatelor testelor, proprietarului i se eliberează un pașaport pentru ventilație.

De ce este nevoie?

• Un pașaport este un document care înregistrează în mod oficial echipamentul achiziționat de dvs. - chiar dacă la momentul cumpărării nu avea certificate de conformitate cu standardele rusești.
• În plus, documentul va constitui un argument greu în orice litigiu cu supraveghetorii. În caz de incendii, fum și alte probleme, proprietarul va fi întotdeauna în măsură să demonstreze că acestea nu au fost cauzate de incoerența structurii și performanțelor sistemului de ventilație cu standardele actuale.

Să ne întoarcem la cerințele documentelor de reglementare.

cerinţe

SNiP 3.05.01-85

Conductele de aer, în care este posibilă scurgerea de rouă, sunt așezate cu o înclinație constantă la drenajul de 1-1,5 cm pe metru de lungime. Cusăturile longitudinale ale acestor cutii sunt amplasate numai în partea superioară a acestora (citiți și articolul "Examinarea ventilației" pentru detectarea în timp util a problemelor și a contaminării).

Garniturile dintre flanșe pot fi extinse numai în afara flanșei.

Materialul garniturii este, de asemenea, reglat.

1. La temperaturi de aer până la 70 ° C puteți folosi cauciuc spumant, cauciuc spumant, garnituri de cauciuc gros sau hamuri de polimer mastic.
2. La temperaturi de peste 70C se utilizează carton de azbest sau cablu de azbest.

Nuance: pentru producția a cărei tehnologie implică poluarea aerului cu vapori de acid, se utilizează numai cauciuc rezistent la acizi.

Gerlen (o bandă de etanșare din material similar cauciucului), masticuri de etanșare și manșete termocontractabile pot fi utilizate pentru etanșarea îmbinărilor soclurilor.

Toate bolțurile trebuie strânse pe flanșă. Piulițele trebuie să se afle pe o parte a flanșei; cu aranjamentul său orizontal, piulițele sunt de obicei situate în partea de jos. Instrucțiunea este legată de o siguranță banală: un bolț este mai greu decât o piuliță și, dacă a scăzut de la o înălțime mare, poate cauza răniri mai grave.

Testarea sistemelor de ventilație, printre altele, implică o verificare vizuală a stâlpului conductelor. Ce ar trebui să fie?

Nuance: atunci când înălțimea tavanului în clădire este de până la 4 metri, se recomandă fixarea arborilor de ventilație verticală în tavan.

Conductele de aer sunt conectate la ventilatoare cu inserții flexibile care împiedică transmiterea vibrațiilor.

Ventilatoarele radiale trebuie instalate pe baze anti-vibrații pe ancore. Izolatoarele de vibrații însele, atunci când sunt instalate pe podea sau fundație, nu necesită fixare, dar este necesar să le fixați pe structurile metalice.

Axele ventilatoarelor și motoarelor electrice trebuie să fie strict coaxiale sau paralele (în funcție de metoda de transmisie a cuplului).

Toate elementele potențial periculoase ale sistemului de ventilație (cuplaje, curele, duze de aspirare deschise) sunt acoperite cu capace și plase de protecție.

GOST 12.3.018-79

Cum, conform documentului, se efectuează teste aerodinamice ale sistemelor de ventilație?

Puncte de măsurare

• Pentru a măsura presiunea și debitul, sunt selectate secțiuni care nu sunt situate mai aproape de 6 diametre hidraulice după punctul de perturbare a fluxului (rotire, robinet, grilă etc.) și nu mai puțin de 2 diametre hidraulice. Costul nerespectării acestei reguli este o distorsionare gravă a rezultatelor măsurătorilor datorate turbulențelor.

Referință: pentru un diametru hidraulic al canalului rotund, egal cu diametrul interior. Pentru un dreptunghi, se calculează ca 2AB / (A + B), unde A și B sunt părțile laterale ale secțiunii interioare a conductei.

• Este permisă poziționarea punctului de măsurare (secțiunea de măsurare) în punctul de îngustare sau lărgire a canalului. În plus, suprafața sa este egală cu aria cea mai mică a secțiunii transversale din zona de constricție.

echipament

Ce echipament este utilizat pentru testarea individuală a sistemelor de ventilație și de aer condiționat?

1. Un receptor de presiune combinat este utilizat pentru a măsura presiunea dinamică într-un flux cu o viteză mai mare de 5 m / s și presiunea statică într-un flux constant.
2. Este necesar un receptor de presiune completă, așa cum sugerează și numele, pentru a măsura presiunea totală în fluxuri rapide (peste 5 m / s).

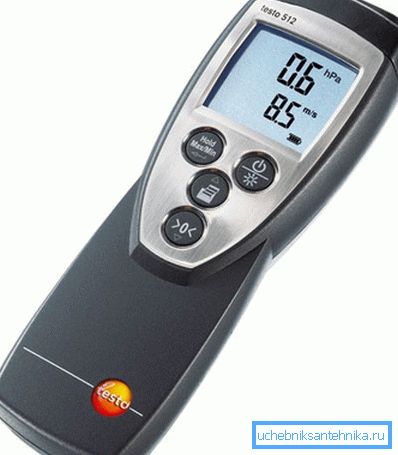

3. Manometrul de presiune diferențială și manometrul sunt utilizate pentru a măsura scăderea presiunii.

1. Anemometru (termo-anemometru) - pentru a măsura viteza debitului lent (până la 5 m / s).
2. Barometru - pentru măsurarea presiunii mediului. Acest lucru este necesar pentru a evalua fluxul de aer când funcționează ventilația.
3. Termometru cu mercur sau termocuplu - pentru măsurarea temperaturii aerului.
4. Psihrometru - pentru a măsura nivelul de umiditate.

Nuance: la măsurătorile efectuate în curenți de praf, proiectarea dispozitivelor ar trebui să permită curățarea lor simplă - cu propriile mâini, cu o perie sau cu un curent de aer comprimat din compresor.

Comanda de încercare

Testele sunt efectuate nu mai devreme de 15 minute de la începerea ventilației; În acest timp, toți parametrii de bază ai presiunii, vitezei, temperaturii și umidității se stabilizează.

Ce se măsoară exact?

1. Presiunea aerului din cameră.
2. Temperatura din conductă.
3. Temperatura din cameră.
4. Presiunea dinamică a fluxului.

1. Presiune statică la același punct de curgere.
2. Presiunea totală în același punct.
3. Timpul în care anemometrul se află în planul secțiunii transversale a debitului și modificarea citirilor sale

siguranță

Există o singură cerință referitoare la siguranță: procesul de măsurare nu trebuie să conducă la formarea de concentrații periculoase sau explozive de gaze.

documentarea

Pe baza măsurătorilor și a procesării acestora, se întocmește un protocol de încercări aerodinamice de ventilație, în care se introduc toți parametrii luați. În plus față de măsurătorile de înregistrare, actul de testare individuală a echipamentului de ventilație include rezultatele inspecției vizuale și verificarea caracteristicilor reale ale echipamentului cu cele specificate.

Pentru a fi activat:

• Pentru ventilator - tipul, diametrul rotorului, debitul și presiunea totală, debitul și diametrul roții.
• Pentru motorul electric - tipul, puterea, viteza, metoda de transmitere a cuplului și a diametrului rolei.
• Pentru aparate de aer condiționat și încălzitoare - tip, schema de circulație a lichidului de răcire, tipul și rezultatele încercării prin presiunea de lucru.
• Pentru filtre - capacitatea de transfer, scăderea procentuală și scăderea presiunii.
• Pentru umidificatoare - tipul, debitul de aer, presiunea înaintea pulverizatorului, turațiile și diametrul roții pulverizatorului și puterea motorului.

Actul de testare a sistemului de ventilație, în timp ce respectă toate cerințele tehnice și abate caracteristicile reale din proiect cu nu mai mult de + 10%, servește drept bază pentru emiterea unui pașaport de ventilație.

concluzie

Sperăm că putem răspunde la întrebările care s-au acumulat în cititor în ceea ce privește cerințele de reglementare și procedurile de testare (vezi și articolul "Automatizarea ventilației: funcții, caracteristici, capacități").

Ca întotdeauna, videoclipul din acest articol va oferi informații suplimentare. Mult noroc!
