Unități de ventilație: caracteristici tehnice și

Orice clădire are nevoie de ventilație de înaltă calitate. În clădirile rezidențiale înalte și în complexele industriale, unitățile speciale de ventilație ajută la implementarea acestora. Ele sunt aliniate în întreg sistemele, unind toate camerele rezidențiale și utilitare. Apoi, vom analiza minunile de inginerie în detaliu.

Dispoziții generale

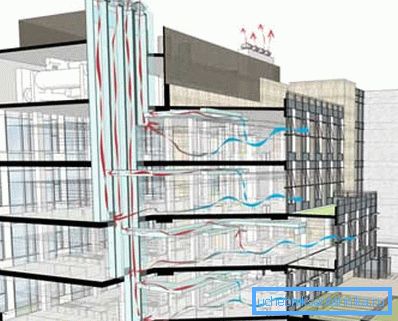

Mai întâi de toate, hai să acordăm puțină atenție procesului de ventilație în sine sau, mai degrabă, întrebării: de ce este nevoie? Aici puteți evidenția cei mai importanți doi factori:

Astfel, vedem că implementarea unei ventilații adecvate este incredibil de importantă atât pentru locuitori, cât și pentru clădirea în sine. Și dacă în case particulare se utilizează în principal o țeavă pentru a îndeplini această sarcină, atunci în clădiri mari cu mai multe încăperi va fi mai rațional să se creeze simultan un sistem de ventilație în pereți folosind blocurile considerate.

Descrierea și aplicarea

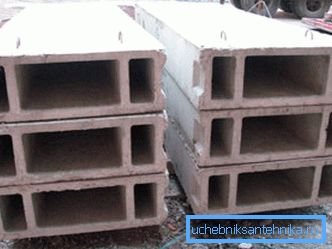

Unitatea de ventilație este un element autoportant al structurii clădirii, care are diferite tipuri de conducte de ventilație. Se fixează predominant pe pereții caroseriei sau pe plăcile de podea folosind o mașină de sudură și mortar de ciment. Combinația a multor astfel de secțiuni și formează un singur sistem eficient pentru schimbul de mase de aer (a se vedea și articolul "Aerisirea acoperișului" este un pas necomplicat, dar important în îmbunătățirea acasă).

Diferențe structurale

Sunt utilizate următoarele tipuri de unități de ventilație:

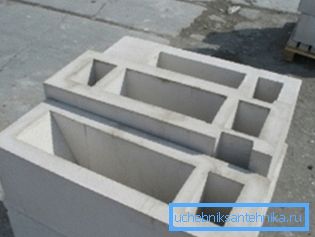

1. monolitic. Acestea sunt create dintr-o componentă principală, incluzând un canal de colectare și canale satelit înclinate și două componente suplimentare, echipate numai cu canale verticale. În plus, ele sunt echipate cu elemente speciale înglobate, cu ajutorul cărora se realizează fixarea blocurilor pe suprafețele de sprijin. Astfel de modele se caracterizează prin fiabilitate ridicată și eficiență datorită etanșării absolute.

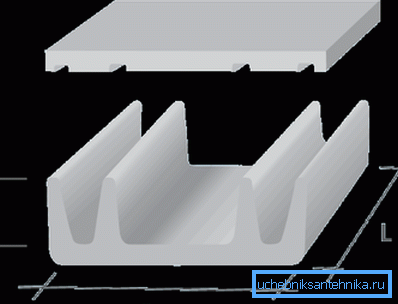

1. prefabricat. Acestea sunt asamblate la locul de instalare prin conectarea a două componente cu ajutorul unei mașini de sudură. Astfel, transportul și instalarea unor astfel de produse sunt mult mai ușoare. Prețul lor este, de asemenea, predominant mai mic. Dar trebuie remarcat scăderea indicatorilor de performanță datorită apariției cusăturilor de andocare.

Opțiuni de materii prime

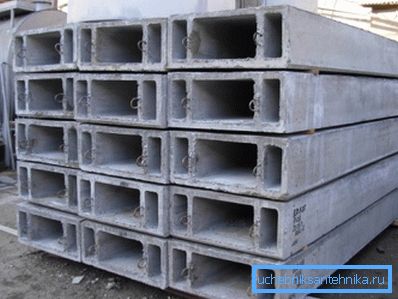

Compoziția materiilor prime utilizate la fabricarea unităților de ventilație poate fi diferită, ceea ce le afectează funcționalitatea.

Să ne uităm la cele mai frecvente:

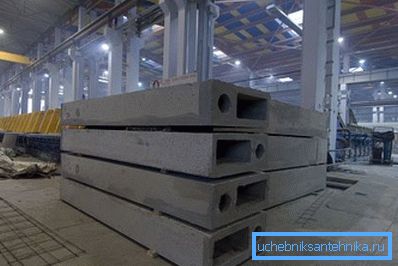

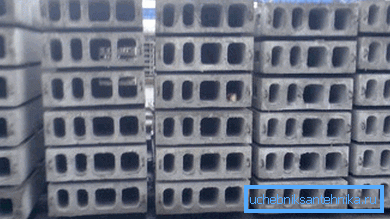

1. Beton armat. Betonul armat se caracterizează prin creșterea rezistenței și fiabilității datorită prezenței unui "schelet" metalic. Dar, de asemenea, îi conferă o greutate foarte mare, care la rândul său necesită o fundație consolidată și adaugă dificultăți suplimentare în instalarea propriilor mâini.

1. Beton de gips. Prezența gipsului în compoziție poate ușura semnificativ masa întregii structuri datorită unei anumite pierderi de rezistență. În general, sistemul de ventilație realizat din astfel de materiale este mai economic, deoarece nu este necesar să se întărească baza, iar lucrările de instalare se pot face în unele cazuri fără utilizarea ascensoarelor scumpe.

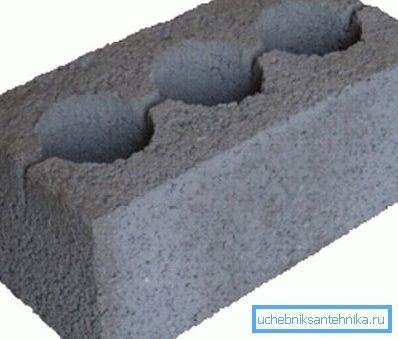

1. argilă expandată beton ușor. Adăugarea de argilă în beton poate reduce semnificativ conductivitatea termică a produsului finit. În plus, astfel de produse au o rezistență foarte mare la foc, care nu este niciodată inutilă în construcția de instalații rezidențiale și industriale.

Sfat: în clădirile cu sistem de încălzire slab, se recomandă utilizarea blocurilor de beton keramsit atunci când se creează ventilație. Datorită proprietăților termoizolante ale acestui material, masele de aer de ieșire se răcesc mai lent, garantând o forță de curgere mare.

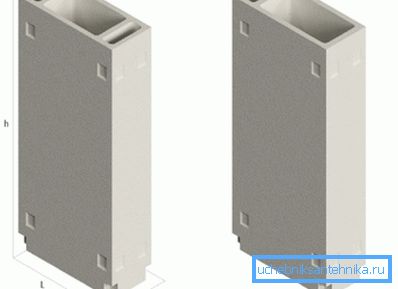

dimensiuni

Dimensiunile liniare ale unităților de ventilație sunt prezentate în tabelul următor:

Lucrări de asamblare

Sfat: chiar dacă instalați unitățile de ventilație cu mâinile proprii, este recomandat să folosiți serviciile unui arhitect profesionist. El va fi capabil să calculeze designul optim luând în considerare toate caracteristicile clădirii, ceea ce va economisi materialele și va asigura o eficiență ridicată a viitorului sistem de ventilație.

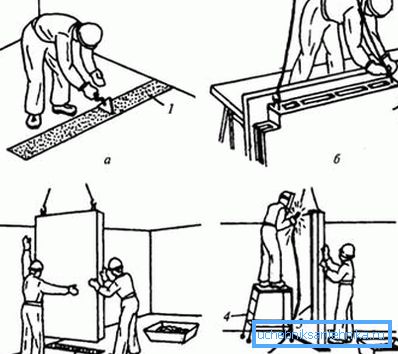

Pentru a efectua toate lucrările necesare, sunt necesare două instalări și o schelă.

Instruirea activităților lor este după cum urmează:

1. Prima etapă este de a elimina toate resturile posibile din suportul inferior, pe care va fi realizată instalarea, pentru a evita distorsiunile și creșterea aderenței.
2. Apoi, suprafața este umezită și închisă cu un dop special, care va evita penetrarea mortarului de ciment în canalele de ventilație.

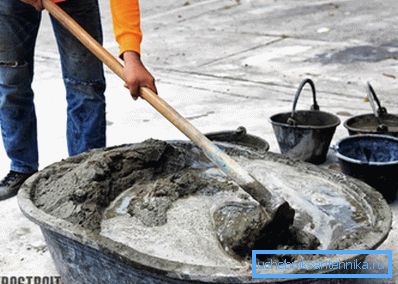

3. Soluție mixtă de ciment și nisip în raport de 1: 3.

Indicație: Se recomandă utilizarea amestecului de ciment-nisip din fabrică, deoarece are o calitate superioară și proporții precise.

1. Amestecul omogen rezultat este suprapus pe șablon cu o lopată.
2. Soluția este întinsă cu o mistrie la sfârșitul produsului substrat, după care se îndepărtează cadrul.
3. Acum sunt necesare serviciile unei schele, care, inspectând blocul, îl alunecă și o permite să fie ridicată.
4. Instalatorii preiau unitatea de ventilație în zona de instalare și asigurați-vă că toate găurile coincid cu secțiunea anterioară, iar părțile finale sunt coborâte strict pe patul de ciment.
5. Nivelul vertical este controlat de structura verticală. Acesta este un punct foarte important, deoarece presupunerea celei mai mici erori poate duce la progresia sa geometrică pe blocurile instalate în viitor.
6. Cu ajutorul balustradelor au făcut ajustările necesare poziției produsului.
7. În continuare se atașează piese încorporate ale mașinii de sudură la pereții despărțitori. Unitatea în sine în timpul unui astfel de proces ar trebui să fie urmată pentru a evita posibila prejudecată.
8. Etapa finală este prelucrarea și sigilarea cusăturii orizontale cu mistrii, după care puteți trece la următoarea secțiune.

concluzie

În fiecare clădire este necesară o ventilare înaltă, cu o funcționare adecvată. Fără ea, nu numai sănătatea oamenilor, ci și integritatea clădirii în sine sunt în pericol. Unitățile de ventilație pentru beton vă permit să implementați un sistem durabil și fiabil (citiți și articolul "Pașaportul sistemului de ventilație: obiectivele recepției, forma și cerințele de reglementare pentru sistem).

Producătorul de astăzi oferă numeroase variante de astfel de produse, care diferă în ceea ce privește caracteristicile structurale, parametrii tehnici și materialele de fabricație. Mai sus sunt cele mai frecvente dintre ele, precum și caracteristicile lucrărilor de instalare.

Videoclipul din acest articol vă va furniza informații suplimentare care sunt direct legate de materialele prezentate.

Unitățile de ventilație - cel mai bun mod de a crea ventilație în clădirile înalte și în complexele industriale.
