Vent valve - vizualizări și caracteristici

Apartamentele și casele moderne sunt construcții ermetice, de aceea necesită o ventilație eficientă. Elementul său esențial este ventilele de ventilație, care trec masele de aer într-o singură direcție. Cel mai adesea în sistemele de schimb de aer există o supapă de ventilație pentru pereți, care poate fi admisă sau inversă.

În acest articol vom examina în detaliu scopul acestor valve, ia în considerare diferitele lor tipuri, caracteristici și procesul de instalare.

destin

Supapa de aer de ventilație realizează simultan câteva funcții importante:

• Asigură funcționarea corectă și neîntreruptă a sistemului de schimb de aer.
• Reglează modurile de curgere a aerului și ventilație.
• După cum sa menționat mai sus, aceasta împiedică mișcarea maselor de aer în direcția opusă sau acoperă complet aerisirea.
• Oferă un echilibru între debitul de alimentare și debitul de aer evacuat.
• Este o protecție împotriva pătrunderii zgomotului stradal în cameră.

În plus, astăzi există modele care, pe lângă cele de mai sus, au și o funcție de prevenire a incendiilor. Astfel, acest dispozitiv este un element important al ventilației.

Tipuri de supape

Până în prezent, există câteva tipuri de supape diferite de ventilație. Mai întâi de toate, ele diferă în scopul:

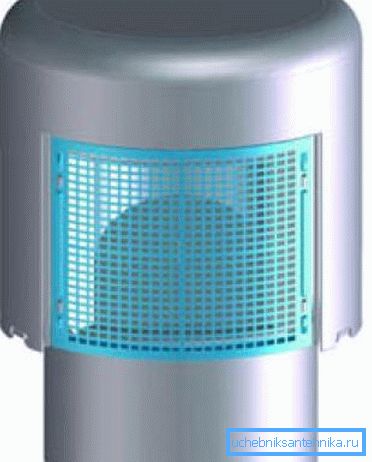

Fiți atenți! Ventilația este, de asemenea, numită o supapă pentru canalizare, cu toate acestea, pentru schimbul de aer în încăperile care nu contează și sunt proiectate pentru a compensa presiunea din sistem.

În plus, aceste produse variază în formă.

Acestea pot fi:

• rotunde;
• Pătrat sau dreptunghiular.

În funcție de dispozitiv, ele sunt electrice sau manuale. Ventilul electric funcționează împreună cu alte echipamente de ventilație și reglează automat debitul de aer.

Aranjament cu supape

Influența peretelui

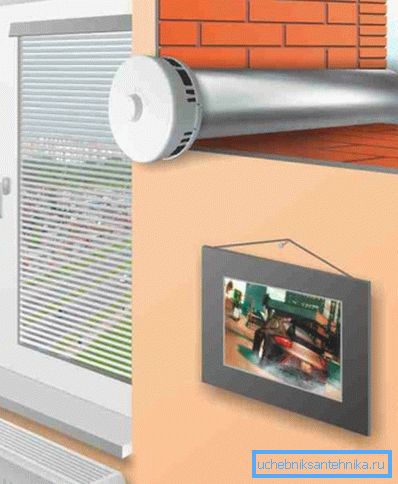

Supapa de admisie a peretelui este cea mai obișnuită construcție (aflați aici cum este echipată ventilația cazanului unei case particulare).

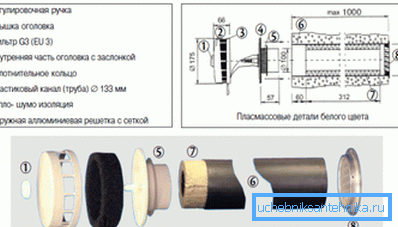

Se compune din următoarele elemente:

• Țeavă - lungimea este puțin mai mare decât grosimea peretelui.
• Grilă în aer liber - amână resturile mari.
• Material de izolare fonică - amplasat în interiorul țevii.
• Filtru - împiedică pătrunderea prafului și a altor resturi mici.
• Element de deplasare - reglează intensitatea fluxului de aer și, dacă este necesar, închide sistemul.
• Comutator - proiectat pentru a controla elementul în mișcare.
• Cap cap - oferă designului un aspect decorativ și protejează împotriva deteriorării mecanice.

Acest design are mai multe avantaje, cum ar fi:

• Instalare ușoară;
• Aspectul aparatului nu strică designul interior;
• Convenabilitate de funcționare;
• eficacitate;
• Capacitatea de a instala propriile mâini, chiar și după terminarea camerei.

Sfat! Dacă dispozitivul este amplasat în apropierea radiatorului, aerul de intrare se va încălzi imediat.

Un exemplu de astfel de modele sunt:

• CPV 125;

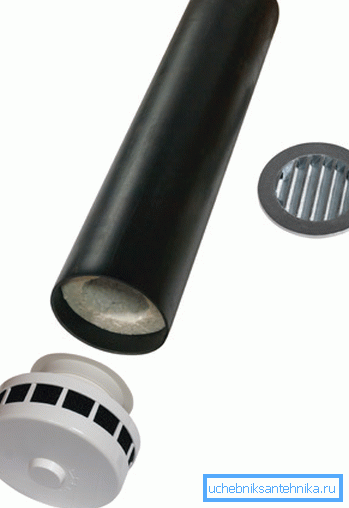

• KIV-125 și altele

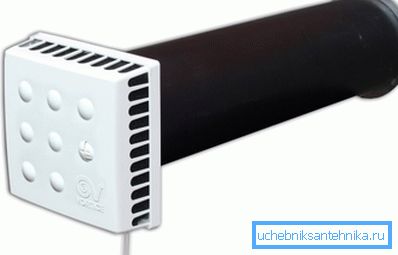

Dispozitivul de supape electrice este mult mai complicat, deoarece are senzori și un dispozitiv electric. Cu toate acestea, principiul muncii lor rămâne același. Prețul aparatelor automate, desigur, este mai mare decât prețurile mecanice.

orificiu

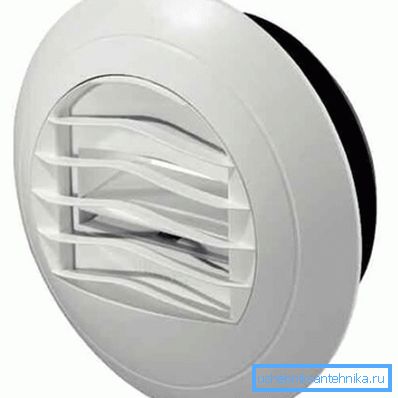

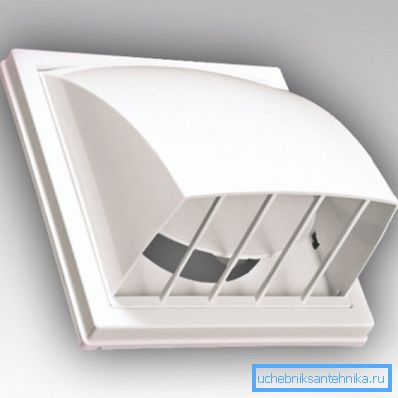

Supapa de evacuare, de regulă, are un design mai simplu decât supapa de admisie și constă doar din trei elemente:

• Partea fixă ​​sub formă de zăbrele - pot fi pătrate sau dreptunghiulare. Scopul său principal este de a conferi designului un aspect decorativ, precum și de a proteja supapa de deteriorări mecanice.
• Partea mobilă (poartă) - este o petală rotundă sau pătrată, care poate fi deschisă numai într-o singură direcție.
• flanșă - conceput pentru a conecta dispozitivul cu conducta de ventilație - are întotdeauna o formă rotundă.

Fiți atenți! Dacă alegeți o supapă pentru baie, trebuie să acordați atenție materialului din care este fabricat, deoarece dispozitivul trebuie să reziste la temperaturi ridicate și umiditate ridicată. Prin urmare, nu puteți instala produse din plastic.

Instalarea trebuie făcută cu grijă pentru a nu deteriora supapa, precum și pentru a împiedica pătrunderea resturilor de construcție în structură. În caz contrar, dispozitivul nu va funcționa conform așteptărilor.

De exemplu, clapeta poate fi întotdeauna deschisă. Prin urmare, după instalare, asigurați-vă că verificați performanța produsului.

fereastră

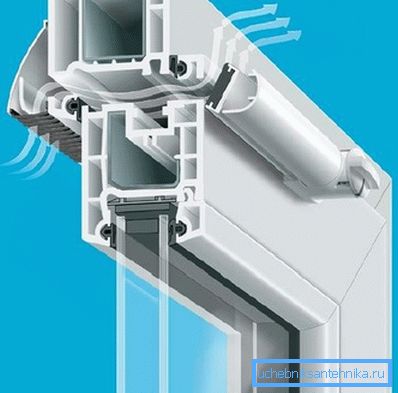

Această supapă este o structură care este încorporată în profilul ferestrei. Dispozitivul său este destul de simplu, cu toate acestea, eficacitatea nu suferă de acest lucru.

Singurul dezavantaj este lipsa de filtrare, dar din moment ce spațiul în sine este destul de îngust, gunoi de pe stradă nu poate pătrunde prin el. Dacă este necesar, spațiul poate fi închis sau intensitatea fluxului poate fi reglată cu un mâner special.

Supapele de ventilație sunt livrate împreună cu fereastra. Prin urmare, prezența lor ar trebui să acorde atenție atunci când aleg ferestrele. Adevărat, există modele care sunt montate pe ferestrele din plastic deja instalate.

Fiți atenți! Există modele care nu permit să regleze fluxul de aer, ci doar să îl limiteze în cazul unor rafale puternice de vânt. Desigur, este mai bine atunci când există o funcție de control al influxului. Prin urmare, în momentul de față este necesar să fiți atenți atunci când alegeți un produs.

Instalarea supapelor de ventilație

aprovizionare

Înainte de a începe instalarea supapei de intrare, este necesar să se determine locația acesteia. Pentru a face acest lucru, un sistem de ventilație trebuie să fie întocmit în avans, în conformitate cu anumite reguli. Cel mai bine este să încredințați lucrătorilor o astfel de schemă specialiștilor.

Instrucțiunile de instalare suplimentare sunt după cum urmează:

• Primul pas este măsurarea grosimii peretelui și achiziționarea unui produs de lungime adecvată. În vânzare puteți găsi dispozitive cu o conductă de la 0,4 la 1 m.
• După determinarea locației dispozitivului, trebuie să găuriți o gaură în perete. Diametrul trebuie să aibă o margine mică, astfel încât conducta să poată trece liber în gaură.
• După instalarea țevii, toate spațiile trebuie să fie zenate astfel încât îmbinările să fie strânse.

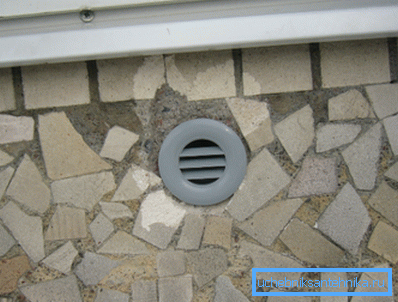

• Apoi, o grila de protecție este instalată în exterior, iar supapa însăși este montată în interior, în conformitate cu instrucțiunile producătorului.

Fiți atenți! Pentru a preveni penetrarea precipitațiilor și a umezelii în interiorul structurii, trebuie instalat un jgheab de ploaie în afara grătarului.

orificiu

Instalarea supapei de evacuare implică prezența unor canale de ventilație care pot fi amplasate în perete sau în tavan.

De obicei, ventilatoarele cu ventile sunt instalate în încăperi tehnice:

• În bucătărie;
• În toaletă;
• În baie, etc.

Prezența elementelor de evacuare în aceste încăperi este suficientă pentru schimbul de aer care să aibă loc în toate încăperile, deoarece circulația sa are loc prin crăpăturile ușilor.

Întreaga instalație se reduce la conectarea structurii cu aceste canale. De regulă, elementele sunt conectate prin metoda flanșei. După ce este conectată supapa însăși, o placă superioară este aplicată peretelui sau tavanului, care este cel mai adesea atașată la suprafață cu șuruburi autoportante.

Aici, poate, și toate punctele principale pe care trebuie să le cunoașteți despre supapele de ventilație în aranjamentul sistemului.

concluzie

Supapele sunt un element important al sistemelor de ventilație, care permit reglarea muncii lor. Ventilele de ventilație pot fi instalate atât pe orificiile de admisie, cât și pe cele de evacuare. În plus, supapa de reținere și ventilația de evacuare îndeplinesc diferite funcții, astfel încât acestea să funcționeze împreună în sistem.

Din videoclipul din acest articol, puteți afla câteva informații suplimentare despre acest subiect.
