Ventilarea spațiilor: cum să alegi echipamentul și să-i

Operarea unei clădiri moderne rezidențiale sau comerciale este imposibilă fără alimentarea cu apă, canalizare, electricitate și alte rețele inginerești. Ventilația este, de asemenea, foarte importantă, datorită căruia aerul curat intră în încăperi și aerul poluat este îndepărtat. Instrucțiunile de mai jos vă vor spune despre caracteristicile echipamentului utilizat pentru ventilație și despre calculul capacității sale în funcție de scopul funcțional al clădirilor.

Caracteristici de ventilație a diferitelor încăperi

Fiecare cameră, amplasată atât în ​​cabana individuală cât și în complexul de producție, este concepută pentru a îndeplini sarcini specifice. În funcție de acestea, se face calculul ventilației camerei și se achiziționează echipamentul necesar.

Magazine industriale

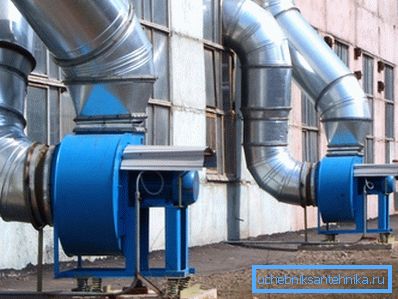

Ventilarea spațiilor industriale este concepută pentru a elimina impuritățile nocive în aerul înconjurător și pentru a minimiza alți factori care afectează negativ sănătatea umană.

Acestea includ:

• temperatură ridicată;
• umiditate crescută;
• substanțe toxice;
• cantitate mare de praf;
• conținut ridicat de fum și UDA (aerosoli ultrafine).

Fiți atenți! Pe lângă crearea condițiilor confortabile de lucru, ventilația este proiectată pentru a aduce aerul interior în conformitate cu regulile sanitare și uneori și alte reguli: foc, tehnologic și așa mai departe. Uneori, fără o ventilare adecvată, nu se poate realiza un proces (de exemplu, în producția de oțel sau în montarea electronică).

Înainte de a începe proiectarea și instalarea sistemului de alimentare cu aer și evacuare, este necesar:

• calcula ventilația camerei, luând în considerare zona sa, operațiunile tehnologice, numărul de lucrători și alți parametri;
• să asigure instalarea de echipamente care produc aspirație de aer (aspirarea prafului care rezultă din aceste sau alte procese de producție);
• dacă este necesar, instalați un sistem de filtrare a aerului de la impurități gazoase dăunătoare.

Este recomandabil să se aleagă astfel de tipuri de ventilație a încăperilor care nu numai că satisfac cerințele, ci și sunt viabile din punct de vedere economic.

Unitățile de ventilație industriale sunt de două tipuri principale:

1. Schimb general - utilizat doar pentru a furniza aer proaspăt în incinta magazinelor. Nu se aplică în cazul în care este necesar să se filtreze impuritățile nocive, deoarece, datorită caracteristicilor lor de proiectare, ele pot să le extindă în întreaga cameră.

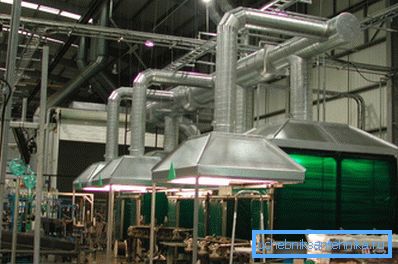

2. Local - sisteme mai comune și mai eficiente. Esența ventilației industriale locale constă în faptul că o instalație de aspirare individuală este montată deasupra fiecărui loc de muncă, care transportă aerul poluat către o instalație de filtrare comună.

Depozite complexe

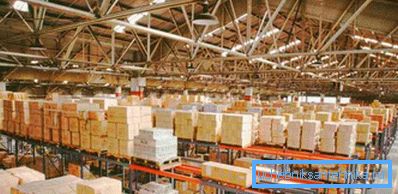

Locurile unde se efectuează depozitarea produselor finite sau a mărfurilor se disting printr-un număr mare de echipamente situate acolo. Majoritatea centrelor logistice moderne au la dispoziție mecanisme de înaltă tehnologie care facilitează mișcarea bogăției. Acest lucru face dificilă organizarea unei ventilații eficiente a acestor clădiri.

Ventilarea depozitelor pentru SNiP asigură utilizarea instalațiilor de alimentare cu aer și evacuare a aerului, care sunt montate în ateliere de producție echipate cu dispozitive mari și mașini-unelte de dimensiuni mari.

Sfat! La calcularea punctelor de alimentare și de instalare ale nodurilor principale ale rețelei de aer, este necesar să se obțină distribuția cea mai uniformă a debitului de aer.

Codurile de construcție moderne care descriu procedura de ventilație a spațiilor de depozitare prevăd rezolvarea următoarelor sarcini la instalarea acestei rețele inginerice:

• pentru a nu permite ca temperatura aerului înconjurător să coboare vertical, în caz contrar, bunurile situate pe rafturi diferite ar putea fi deteriorate ca urmare a încălcării condițiilor lor de depozitare;
• pentru a asigura un astfel de volum de înlocuire a aerului astfel încât în ​​orice punct al depozitului să îndeplinească cerințele igienice, de stingere a incendiilor și alte cerințe, precum și să asigure respectarea condițiilor de depozitare.

În majoritatea cazurilor, clădirile de depozitare sunt finalizate:

1. Sistem mecanic de ventilație. Ea aduce aer proaspăt de la stradă la depozit.
2. Ventilație de evacuare naturală. Cu ajutorul său, aerul prin canalele special amenajate sub acoperiș este scos din cameră.

birouri

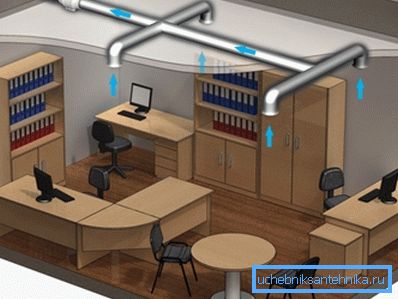

Dacă puteți ventila un birou de dimensiuni mici cu propriile mâini, pur și simplu prin deschiderea unei ferestre, atunci o cameră mare în care 10 sau mai mulți oameni lucrează în timpul zilei este mult mai dificil de a asigura aerul proaspăt și rece. De aceea ventilarea spațiilor de birouri este una dintre sarcinile principale cu care se confruntă arhitecții și inginerii în timpul construcției clădirilor comerciale.

În majoritatea cazurilor, furnizarea și îndepărtarea aerului sunt organizate astfel încât acest parametru să fie în concordanță minimă cu documentele actuale de reglementare. Va fi posibil să stați într-o astfel de cameră, dar confortul nu este în discuție.

Prin urmare, atunci când se calculează sistemul de ventilație al unui spațiu de birou, se recomandă să se țină seama în plus de următoarele:

• sistemele de ventilație utilizate ar trebui să fie cât mai compacte posibil pentru a nu ocupa zona efectivă a încăperii;
• sistemul de aer de admisie trebuie să asigure nu numai alimentarea cu mase de aer, ci și filtrarea, încălzirea (răcirea), stabilizarea nivelului de umiditate și distribuția punctului;

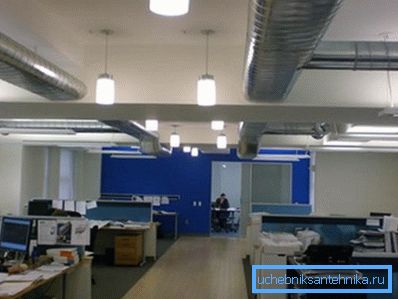

• Este mai bine să se utilizeze scheme separate de ventilație: aerul este furnizat biroului folosind conducte de aer flexibile sau rigide și este procesat în unități aflate la distanță, montate în camere tehnice sau pe acoperiș.

Fiți atenți! Atunci când decideți cu privire la instalarea unui echipament de ventilație, ar trebui să acordați atenție unor caracteristici precum prețul funcționării sale ulterioare. În caz contrar, facturile de utilități pot fi prea mari.

Facilități pentru animale

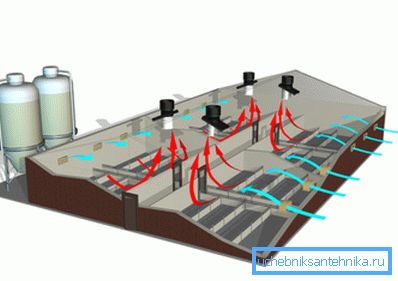

Ventilarea clădirilor pentru animale este concepută pentru a elimina aerul din clădirile de gaze nocive, de vapori de apă și de microorganisme care sunt rezultatul activității zootehnice. În plus, datorită aerului proaspăt, sunt create condiții mai confortabile pentru ca animalele să locuiască.

Calculul puterii echipamentului și dimensiunile conductelor de aer se realizează cu următorii parametri

• conductivitatea termică a pereților clădirii;
• cantitatea de căldură și umiditate care este eliberată de animalele din cameră;
• sisteme de colectare a deșeurilor animale;
• modul de conținut.

Cantitatea de aer proaspăt care trebuie adusă trebuie să fie astfel încât, în orice moment, concentrația de substanțe nocive să nu depășească valoarea admisibilă.

În cazul în care eficiența sistemului de ventilație este scăzută, animalele vor suferi de o lipsă de aer proaspăt, atunci când este ridicat - există o proiecție în cameră, care poate duce la bolile animalelor.

Calculul performanței

Debit de aer

Calculul ventilației naturale a încăperii, precum și sistemul de alimentare și evacuare forțată începe cu determinarea performanței sale pe calea aerului. Acest parametru indică câți metri cubi poate pompa sistemul într-o oră.

Fiți atenți! Există standarde pentru ventilarea încăperilor, care trebuie să respecte orice sistem de ventilație. Dacă nu sunt respectate, nu va fi posibilă punerea în funcțiune a clădirii construite.

Mai întâi de toate, este necesar să se determine așa-numitul curs de schimb de aer, adică de câte ori în timpul oricărei ore se va produce schimbarea completă a aerului în cameră. Valorile valide depind de o varietate de parametri și sunt specificate în SNiP. Ca regulă generală, înlocuirea aerului ar trebui să aibă loc de 2-3 ori pe oră.

Pentru a determina performanța, ar trebui să se calculeze două tipuri de schimbări de aer: în funcție de numărul și numărul de persoane din cameră, și apoi utilizați cel mai mare dintre acești parametri.

Calculul înlocuirii aerului în funcție de multiplicitate se face în conformitate cu următoarea formulă:

L = n * S * H, unde:

• n este rata de înlocuire a aerului (în birouri se presupune că este de 2,5, în rezidențial obișnuit este 1);
• S este zona din cameră;
• H - înălțimea de la podea la tavan.

Schimbul de aer în funcție de numărul de persoane din cameră se efectuează în conformitate cu următoarea formulă:

L = N * Lnorm, unde:

• N - numărul de persoane
• Lnorm - rata fluxului de aer pe lucrător sau rezident.

Acest parametru este egal cu:

• pentru o persoană care se odihnește - 20 de metri cubi pe oră;
• pentru lucrător de birou - 40 cu. metri pe oră;
• pentru un lucrător care efectuează o muncă fizică - 60 cu. metri pe oră.

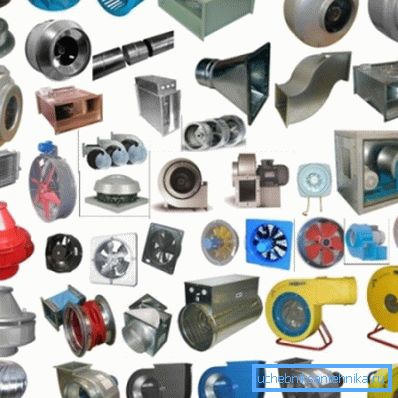

După obținerea valorii dorite a performanței, ar trebui să achiziționați un ventilator sau un sistem de alimentare care să asigure volumul dorit de pompare. Este important să se știe că performanța este direct dependentă de așa-numita rezistență a rețelei de conducte de aer (secțiunea transversală și lungimea canalelor de aer). Toate informațiile necesare sunt de obicei indicate în documentația de însoțire a echipamentului.

Un exemplu de calculare a ventilației încăperilor nu este necesar, dar cele mai comune valori ale puterii pot fi utile pentru dvs.:

• apartamentele într-o casă de oraș necesită o performanță de ventilație de 100 la 700 cu. contoare de aer pe oră;
• Casele individuale sunt ventilate eficient cu instalații cu o capacitate de 1000-3000 de metri cubi. metri pe oră;
• birourile trebuie să fie echipate cu rețele de inginerie care pompează până la 20 mii de metri cubi. metri de aer.

Puterea sistemului de încălzire

Temperatura aerului furnizat camerei poate fi prea scăzută (mai ales în timpul frigului), ceea ce degradează eficiența echipamentului de încălzire. Prin urmare, încălzitoarele sau recuperatoarele de căldură sunt adesea folosite pentru a le încălzi.

Conform SNiP-ului actual, temperatura aerului de intrare nu trebuie să fie sub + 18 grade Celsius. Puterea elementului de încălzire este calculată astfel încât să poată încălzi debitul de aer, indiferent cât de rece este.

De exemplu, dacă termometrul scade până la -22 grade Celsius, în timpul iernii, încălzitorul ar trebui să ridice temperatura cu 40 de grade.

Sfat! În unele cazuri, este posibil să se instaleze un încălzitor de aer cu o putere mai mică, deoarece înghețurile severe sunt, în majoritatea cazurilor, scurte.

În timpul calculelor, trebuie luată în considerare posibilitatea conectării încălzitorului la o rețea electrică monofazată (220V) și la o rețea trifazată (380V). Ultima opțiune este preferabilă, deoarece în acest caz se folosește un amperaj mai mic. În plus, dacă puterea echipamentului de încălzire depășește 5 kW, este interzisă conectarea la rețeaua monofazată.

Curentul necesar pentru alimentare se calculează după cum urmează:

I = P / U, unde:

• P - puterea încălzitorului.
• Tensiunea U (220 V sau 660 V - pentru o rețea trifazată).

Amintiți-vă că, dacă cablajul electric, disponibil în casă sau birou, nu permite conectarea unor dispozitive cu o astfel de putere, puteți instala un model mai slab.

Este important să știți cât de mult modelul ales de încălzitor poate ridica temperatura aerului furnizat. Această valoare se calculează după următoarea formulă:

?T = 2,98 * P / L, unde:

• P - puterea încălzitorului.
• L - performanța ventilației prin aer.

În majoritatea cazurilor, atunci când proiectați o ventilație într-un apartament privat, o putere de 1-5 kW este suficientă, birourile vor trebui să instaleze soiuri mai productive.

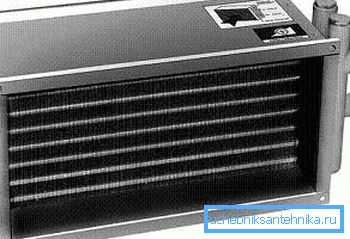

Sfat! Pentru a economisi bani pe facturile de utilități, puteți utiliza sisteme de încălzire a aerului care fac parte din rețeaua de încălzire. Vorbim despre așa-numitul încălzitor de apă. Mulțumită lui, veți scăpa de necesitatea de a plăti pentru energie electrică consumată suplimentar.

Alți parametri

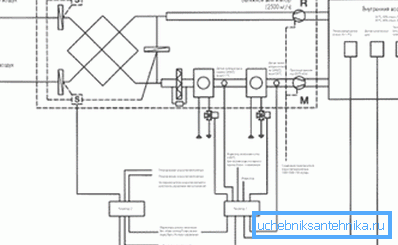

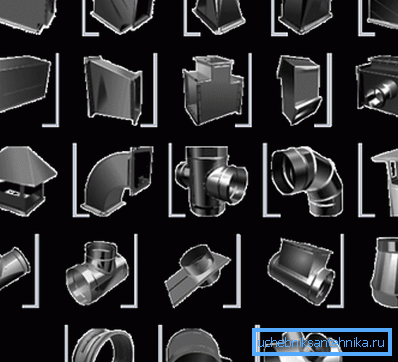

După calcularea valorilor enumerate mai sus, puteți începe să elaborați o schemă de ventilație. Se afișează toate canalele de aer utilizate, piesele în formă, precum și distribuitorii de flux de aer.

Ar trebui să țină seama de:

• presiunea care este creată în timpul funcționării ventilatorului;
• viteza aerului;
• nivelul de zgomot generat de sistemul de ventilație.

Acești parametri se găsesc în documentația de însoțire a echipamentului.

concluzie

Calculul performanței sistemului de ventilație este un proces complex care necesită anumite cunoștințe și abilități teoretice. Cu toate acestea, folosind informațiile de mai sus, puteți, dacă nu o faceți singur, verificați cu exactitate corectitudinea calculelor. Pentru mai multe informații despre proiectarea rețelelor de inginerie, puteți afla din videoclipul din acest articol.
