Ventilația rezidențială: scheme și cerințe de reglementare

Cum poate fi implementată ventilația într-o clădire rezidențială - apartament sau privat? Ce spun codurile actuale despre clădiri? Ce standarde de circulație a aerului ar trebui să fie urmate când se proiectează automat?

Cum să implementați schimbul de aer într-o casă privată? Să încercăm să ne dăm seama.

Cerințe de reglementare

Să începem cu un studiu al reglementărilor existente. Actual SNiP pentru ventilarea clădirilor rezidențiale - 2.04.05-91 Încălzire, ventilație și aer condiționat și 2.08.01-89 Clădiri rezidențiale.

Pentru comoditatea cititorului, aducem împreună cerințele esențiale ale documentelor.

temperatură

Pentru o cameră de zi, este determinată de temperatura celor mai reci cinci zile pe an.

• Cu o valoare mai mare de -31є în camere este necesar să susținem cel puțin + 18є.
• Când temperatura celei mai reci săptămâni de cinci zile este sub -31C, cerințele sunt oarecum mai mari: camerele ar trebui să fie cel puțin + 20C.

Pentru camerele de colț cu cel puțin două pereți obișnuiți cu o stradă, tarifele sunt cu 2 grade mai mari - +20 și + 22С, respectiv.

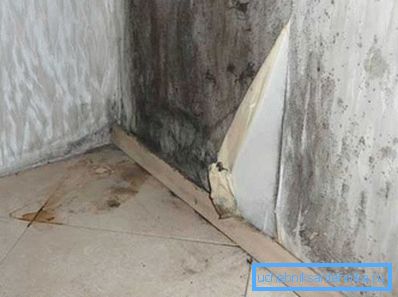

Utile: variabilitatea cerințelor se datorează faptului că, la temperaturi scăzute și pierderi de căldură în creștere, punctul de rouă (punctul din grosimea structurii de închidere, unde începe condensarea vaporilor de apă) se îndreaptă spre suprafața interioară. Temperaturile indicate exclud înghețarea peretelui.

Pentru băi, temperatura minimă este + 18C, pentru băi și dușuri - +24.

Schimb de aer

Care sunt normele de ventilație ale spațiilor rezidențiale (mai precis, rata de schimb de aer în ele)?

Cerințe suplimentare

Ce alte cerințe și recomandări pot fi găsite în SNiP privind încălzirea și ventilarea clădirilor rezidențiale?

• Schema de ventilație poate asigura schimbul de aer între camere separate. Pur și simplu puneți, puteți aranja capota în bucătărie, și fluxul de aer - în dormitor. De fapt, documentul specifică recomandarea: ventilația de evacuare trebuie furnizată în bucătării, băi, băi, toalete și dulapuri de uscare.

• Ventilarea apartamentului trebuie conectată la canalul general de ventilație la cel puțin 2 metri de nivelul tavanului. Instrucțiunea este concepută astfel încât să minimizeze probabilitatea răsturnării în vremea vântului.
• Atunci când se folosesc camere separate într-o casă rezidențială pentru uz public, acestea sunt dotate cu propriul sistem de ventilație, care nu este conectat cu casa.
• La cele mai scăzute temperaturi de cinci zile sub -40 ° C pentru clădirile cu trei etaje și cele mai înalte, este permisă instalarea ventilației forțate cu sisteme de încălzire.
• Cazanele cu gaz și coloanele cu descărcarea produselor de ardere în ventilația generală pot fi instalate numai în clădiri care nu depășesc cinci etaje. Cazanele cu combustibil solid și încălzitoarele de apă pot fi instalate numai în clădiri cu un etaj și cu două etaje.
• Aerul de alimentare se recomandă a fi livrat în incinta cu o ședere permanentă a persoanelor. Care, de fapt, ne conduce din nou la schema menționată deja: fluxul de aer prin camerele de zi și de evacuare prin bucătărie și baie.

Cum funcționează

Deci, am studiat cerințele de bază pentru ventilarea spațiilor rezidențiale. Și cum este ventilația în clădirile cu apartamente și case particulare?

Clădiri de apartamente

tradiții

Schema tradițională pentru Rusia și spațiul post-sovietic este ventilația naturală, care utilizează diferența de densitate dintre aerul cald și cel rece pentru schimbul de aer. Cald este forțat spre partea superioară a încăperii și de acolo spre canalul de ventilație; influxul de frig în casele de construcție sovietică a fost asigurat prin orificii de ventilație și rame de lemn încastrate.

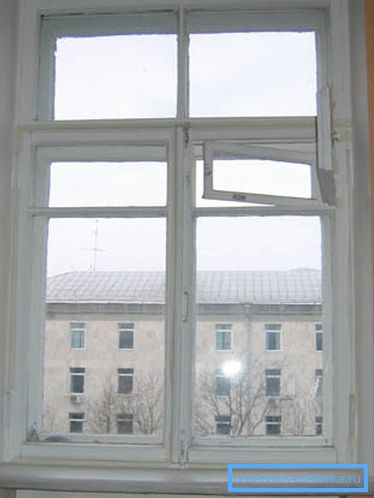

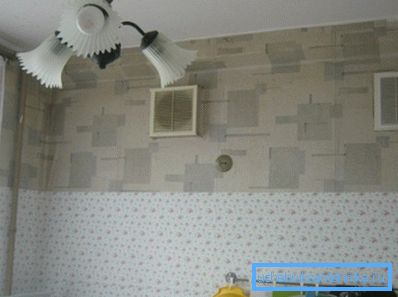

Ventilația de evacuare a fost echipată în conformitate cu schema menționată anterior: în băi, toalete și în bucătării. Camerele au fost ventilate cu aer proaspăt.

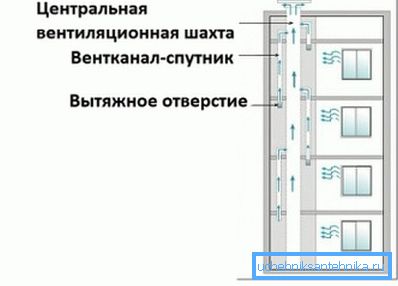

Având în vedere că canalul vertical de ventilație propriu pentru fiecare apartament este un lux care nu este permis în clădirile înalte, sistemele de ventilație ale apartamentelor individuale au început să fie combinate cu arbori verticali.

Minele au fost unite printr-un canal orizontal, care este condus spre acoperiș și echipat cu o umbrelă pentru al proteja de precipitații; ieșirea la fiecare apartament a fost alimentată cu un canal vertical scurt - un satelit care împiedica schimbul de aer între apartamente.

Care sunt avantajele unei astfel de scheme:

• Simplitatea construcției și, ca rezultat, costurile minime de investiții.

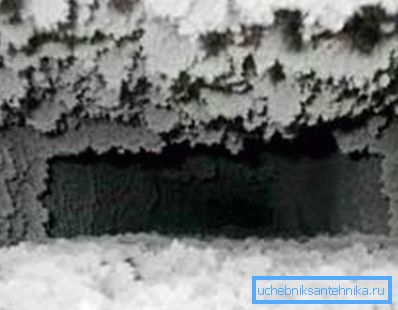

• Costuri minime de operare. În esență, acestea sunt reduse doar la o curățare rară a canalelor de ventilație înfundate. Cauza de înfundare este funinginea din sobe de gaz și, rareori, încălcări în timpul lucrărilor de construcție.

• Fluxul de aer proaspăt în cameră direct de pe stradă, fără a fi necesară o prelucrare intermediară.

Desigur, nu a fost lipsită de defecte.

• La etajele superioare presiunea care asigură funcționarea ventilației este minimă. De aici - cazuri frecvente de răsturnare notoriu a împingerii în vremea vântului.
• Un canal lung cu ziduri aspre (materialele tradiționale ale minei și ramurile din apartament - cărămidă și beton) asigură o rezistență aerodinamică ridicată, reducând eficiența ventilației.
• Canalele sunt adesea scurgeri: mortarul de ciment se utilizează pentru conectarea elementelor lor. Deteriorările de aer reduc în continuare tracțiunea.

modernitate

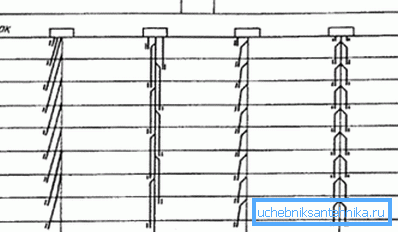

Recent, odată cu construcția de clădiri noi, a fost implementată din ce în ce mai mult o schemă cu mansardă caldă. Cum arată ea?

Canalele orizontale care leagă mai multe mine sunt un lucru din trecut. În schimb, întregul mansardă sa transformat într-o cameră de presiune statică.

Important: datorită stabilizării temperaturii înalte la mansardă, se rezolvă una dintre principalele probleme ale etajului superior - plafonul rece. Ca urmare, cerințele de încălzire sunt reduse.

Minele combinate cu robinete orizontale într-o singură unitate de producție industrială. Acest lucru minimizează numărul de compuși potențial scurgeri.

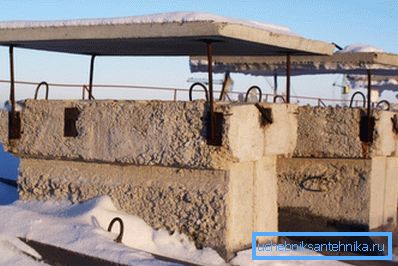

Eliberarea de la mansardă este instalată în fiecare secțiune a casei. Combinația sa cu camera mașinii liftului permite, fără a deranja aspectul arhitectural al casei, să crească înălțimea problemei până la 2 metri de nivelul acoperișului, mărind astfel în continuare tracțiunea.

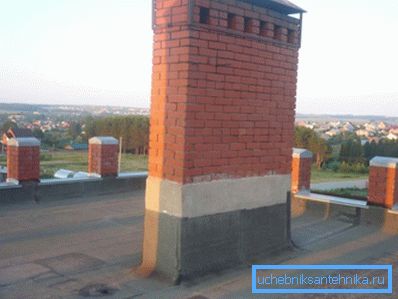

Umbrele, care protejează mina de ploaie și zăpadă, au dispărut: au provocat o scădere a forței. În schimb, la baza minei, un palet este instalat cu un canal de canalizare.

Mina care se deschide pe acoperiș a obținut o secțiune transversală pătratică, ceea ce a îmbunătățit tracțiunea în vremea vântului, indiferent de direcția vântului.

Podul, asamblat din plăci din beton armat, a început să fie împărțit în secțiuni.

Astfel au rezolvat două probleme:

1. Debiturile de aer din diferite intrări nu pot fi amestecate. Mișcarea lor în anumite condiții ar putea duce la faptul că împingerea într-un canal ar crește în detrimentul unui alt canal.
2. Au fost respectate reglementările relevante privind siguranța la incendiu: o perete despărțitor ignifug poate împiedica răspândirea produselor de ardere la cald în timpul unui incendiu.

Care este rezultatul?

• Lucrarea de ventilație, în general, a devenit mai stabilă, independentă de forța și direcția vântului.
• Rezistența aerodinamică a canalului de satelit a crescut de la 1-1,5 la 6 Pa, ceea ce a făcut ca schimbul de aer în apartamente să fie mai puțin dependent de podea.

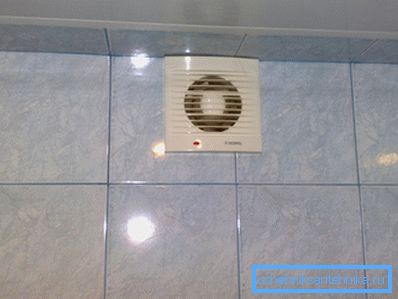

Nuance: în primele două etaje, tracțiunea poate fi încă insuficientă, deoarece canalele - sateliții de înălțime cerută - pur și simplu nu pot fi cazați. Problema este rezolvată complet prin instalarea ventilatoarelor de evacuare în apartamente: în această schemă, munca lor nu mai poate conduce la faptul că aerul evacuat dintr-un apartament va intra în celălalt.

Forța de evacuare forțată

Principala problemă a oricărei scheme de ventilație naturală este dependența de forța vântului.

Soluția la această problemă este destul de evidentă:

1. Rezistența aerodinamică a minei este subestimată artificial (de exemplu, prin instalarea supapelor reglabile).
2. Arborele este livrat cu un ventilator radial cu sistem de reducere a zgomotului.

Prețul creșterii eficienței este o ușoară creștere a costurilor de exploatare și a valorii investiționale a proiectului.

Experiență străină

O schemă de ventilație destul de interesantă este implementată în clădiri cu mai multe apartamente de către constructorii germani.

• Ventilația de evacuare este organizată prin bucătărie și baie combinată.

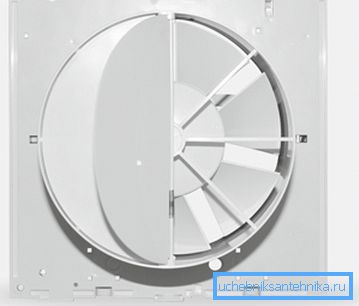

• Priza de aer este un canal comun care se deschide în cameră cu câteva deschideri mici în jurul perimetrului său și o supapă centrală prevăzută cu un solenoid și un arc de întoarcere. Canalul de aer are o tragere aerodinamică ridicată și o cameră pentru amortizarea sunetului.

Cum funcționează:

• În modul de așteptare, capota este efectuată într-o cantitate limitată.
• Când porniți lumina în baie sau alimentați cu forța energia supapei de bucătărie, capacitatea de admisie a aerului crește dramatic; În plus, ventilația forțată este activată.

Construcția de case private

Este clar că pentru casele de o singură familie nu există o schemă generală de ventilare: proiectul este alcătuit pentru o structură specifică. Autorul își va permite să-și împărtășească propriile gânduri, susținut de experiența instalării ventilației în casa lui.

Selectarea schemei

Alegerea sa axat pe ventilația de evacuare, cu implicarea forțată și intrarea naturală a aerului prin subsol.

Au existat câteva motive.

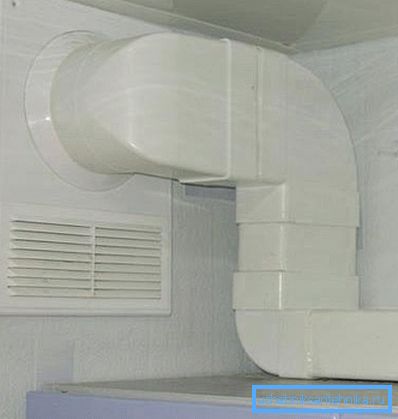

• Ventilația de evacuare implică montarea unui singur canal.. Alimentarea și evacuarea - două, ceea ce înseamnă o cantitate mult mai mare de lucru și deteriorarea reparațiilor deja efectuate.

Trebuie clarificat: în acest caz, canalul de evacuare a aerului a fost deja. În acest rol, a apărut canelura deghizată de constructori între grindă, pe care se bazau plăcile de podea și peretele exterior. Era necesar doar să punem găuri pentru admisia aerului și să organizăm evacuarea pe stradă.

• Calculul ventilației naturale a clădirilor rezidențiale este extrem de complex; în acest scop, se utilizează fie formule complexe care iau în considerare numeroase variabile, fie calculatoare online, care dau deseori rezultate nesigure. În cazul evacuării forțate, performanța cu eroarea minimă este egală cu performanța ventilatorului de evacuare.

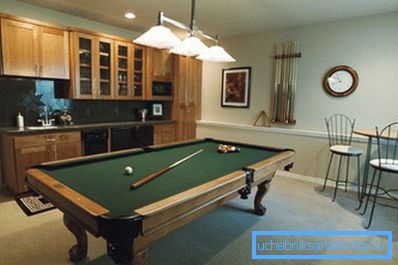

• Priza de aer din subsol (uscată și situată sub nivelul solului) a făcut posibilă stabilizarea temperaturii aerului de alimentare indiferent de vreme.. Temperatura solului sub punctul de îngheț este menținută la +10 - +14 grade.

• Costurile de operare sunt neglijabile. Oferim un tabel al dependenței de puterea consumată de ventilator asupra performanței sale.

punerea în aplicare

Implementarea schemei cu propriile mâini a necesitat o cheltuială minimă de timp și bani.

• De aer este organizat în camerele de zi. Găurile din podea sunt acoperite cu grătare cu plase pentru a proteja împotriva insectelor.

• Grilele de evacuare instalate în plăci de ipsos, care închid canalul dintre bolț și perete.
• De la canal până la stradă a fost introdusă o gaură în care a fost instalată o conductă de evacuare cu un ventilator de duct și o umbrelă pentru ao proteja de ploaie și zăpadă. Țeava este etanșată și căptușită; ventilatorul este echipat cu un întrerupător la distanță.

Cheltuielile totale au fost de aproximativ 1.500 de ruble. Nivelul de umiditate din casă sa stabilizat la un nivel confortabil; Temperatura în timpul iernii, când încălzirea este oprită, este de cel puțin + 12C.

concluzie

Sperăm că revizuirea noastră miniaturală a modului de organizare a ventilației va fi utilă cititorului.

Ca de obicei, videoclipul din acest articol conține materiale tematice suplimentare. Mult noroc!
