Ventilație cu pereți naturali cu supape de admisie și

Uneori este necesar să se creeze în locuință sau în țară un sistem simplu de schimb de aer capabil să funcționeze în condiții normale. Cea mai simplă opțiune este de a ventila prin perete prin intermediul unor supape speciale care lucrează într-o direcție și o conductă externă. Această metodă este permisă numai pentru camerele cu funcționare normală.

Avantajele și dezavantajele metodei

Pentru a decide cu privire la crearea unui astfel de sistem de schimb de aer, este necesar să se ia în considerare toate argumentele pro și contra, atunci alegerea va fi cea mai ușoară. Cu toate acestea, concluziile ar trebui să se facă pe baza condițiilor existente, deoarece, de fapt, aceasta este o versiune alternativă a unei rețele convenționale într-o versiune mai simplă.

Enumerarea meritelor

Cel mai important avantaj al organizării unui astfel de schimb de aer este un preț relativ scăzut. Toate elementele necesare sunt destul de ieftine, astfel încât puteți evita costurile ridicate.

Alte calități pozitive de ventilație de acest tip sunt enumerate mai jos:

• Elementele principale ale sistemului sunt mici, prin urmare, caracteristicile estetice ale sediului nu sunt încălcate.
• În timpul instalării, nu este nevoie să se reducă etanșeitatea acoperișului, deoarece atunci când instalați țevile, nu sunt realizate decupaje în acoperiș.
• Abilitatea de a face munca de instalare cu propriile mâini este o modalitate foarte bună de a economisi resursele financiare.
• Datorită absenței elementelor complexe, timpul de instalare este redus într-o măsură semnificativă.

Puncte negative

• Dependența operațiunii de condițiile meteorologice și alți factori reduc oarecum eficiența, dar acest lucru este rezolvat prin instalarea unui ventilator.
• Nevoia de a fora în mai multe locuri complică într-un fel munca.
• În cazul unei instalări de calitate slabă, pot exista probleme cu impermeabilizarea.

NOTĂ! Când ventilația printr-un perete într-o casă privată este aranjată cu ajutorul supapelor de ventilație de admisie și a unei conducte exterioare, setul de scule va depinde de materialul utilizat pentru construcția clădirii.

Calculele efectuate

Chiar și un astfel de sistem simplu de ventilație trebuie calculat cu atenție, deoarece pentru a asigura camere cu aer proaspăt, este necesar să se cunoască numărul de elemente utilizate pentru intrarea în mediul de lucru și capacitatea de ieșire a gazelor de eșapament.

În continuare, luăm în considerare modul de realizare a calculelor preliminare pe zonă, prin exemplul unei structuri rezidențiale de 69 m, cu o înălțime a tavanului de 250 cm.

1. Primul pas este de a determina volumul aproximativ al întregii locuințe. Pentru a face acest lucru, multiplicați lungimea, lățimea și înălțimea. Rezultatul ar trebui să fie: 6x9x2.5 = 135 cu. m.
2. Pe baza datelor obținute, puteți calcula numărul de supape de admisie. De exemplu, dacă lățimea de bandă a elementelor este de 40 de metri cubi. m / oră, apoi merge: 135/40 = 3.375-4 bucăți.

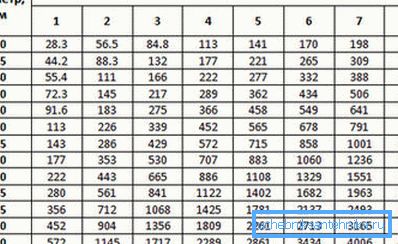

Răspunde! Pentru o actualizare calitativă a aerului în obiectul prezentat, va trebui să instalați numai 4 supape. Pe baza calculelor de mai sus, se determină diametrul țevii de eșapament.

Aparate de intrare

În legătură cu apariția materialelor moderne, structurile au început să fie mai ermetice, ceea ce a dus la apariția unei alte probleme asociate cu scăderea aportului de aer din interior.

Dacă casele și apartamentele mai devreme ar putea fi ventilate fără un aflux suplimentar, acum situația sa schimbat. Este deosebit de dificil să respiri într-o locuință dacă materialul plastic este folosit ca material de bază.

Despre funcționalitate

Produsele finite pentru introducerea aerului de pe stradă pot preveni complet pătrunderea prafului, insectelor și a tot felul de sunete. După instalare în incintă nu apare curenți. Aparatul de admisie se aseamănă cu principiul reductorului de aer, care încetinește debitul.

Este extrem de simplu să controlați supapa de admisie, deoarece este echipată cu un mâner convenabil și pentru închiderea canalului. Partea vizibilă se potrivește perfect în interiorul camerei. Fiind din afară, nu strică impresia fațadei clădirii. În timpul operațiunii nu trebuie să cheltuiți resurse financiare.

Detalii despre produsele dispozitivului

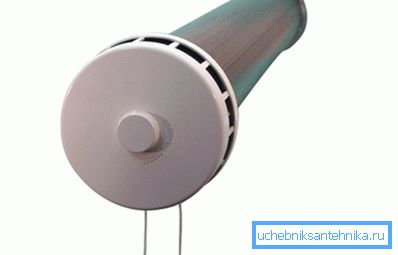

Elementul cu capacitatea de aer este un tub mic de plastic, al cărui diametru poate varia foarte mult. Interiorul este izolat, împiedicând pătrunderea sunetelor.

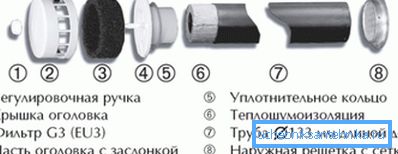

Mai jos vă invităm să vă familiarizați cu structura produselor de acest tip.

• Canalul de plastic este o componentă de bază, deoarece prin acesta aerul intră în cameră.
• Butonul de reglare este situat în interior. Cu ajutorul acestuia, puteți bloca canalul.
• Elementul de filtru permite purificarea fluxurilor de alimentare din particulele de praf.
• Fragmentul intern al vârfului, prevăzut cu o clapetă de ventilație, este limitatorul principal.
• Inelul O este conceput pentru a îmbunătăți etanșarea între elementele produsului.
• Materialul izolator oferă posibilitatea de a proteja interiorul de sunet și alte efecte.
• Grila externă ajută la protejarea structurii de precipitații.
• Rețeaua de țânțari din interiorul dvs. vă permite să împiedicați complet intrarea insectelor.

Atenție! Lungimea manșonului de plastic poate varia între 40-100 cm în incremente de 10 cm. Prin urmare, la alegere, grosimea peretelui trebuie rotunjită la aceste valori. Partea excesivă este pur și simplu tăiată.

Lucrări de instalare

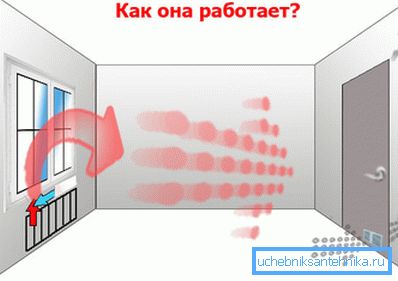

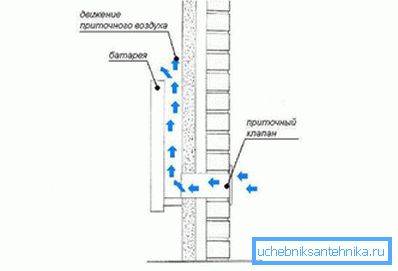

Mai întâi, se alege un loc adecvat pentru instalarea unui element pe un plan lateral care se învecinează cu strada. Un cap funcțional ar trebui să aibă acces direct, altfel va fi dificil să exerciți controlul. Cea mai bună opțiune este instalarea în apropierea radiatorului, astfel încât aerul de intrare să aibă timp să se încălzească.

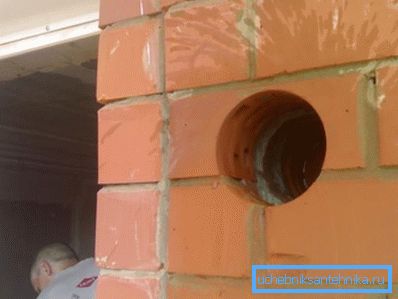

După alegerea unui loc acceptabil, procedați direct la realizarea găurilor. Dacă pereții sunt din lemn, utilizați burghiul și burghiul obișnuit. În alte cazuri, forajul cu diamant se realizează cu un instrument special. Când deschideți dispozitivul, este recomandat să faceți o pantă mică spre stradă pentru scurgerea condensului.

Un manșon de plastic cu mărimea necesară este introdus în gaura finită. O grilă de ventilație este instalată în exterior și un vârf funcțional este introdus din interior. În procesul de fixare a elementelor se utilizează șuruburi mici, cu ajutorul cărora structura câștigă rigiditate.

Instalarea țevii de eșapament

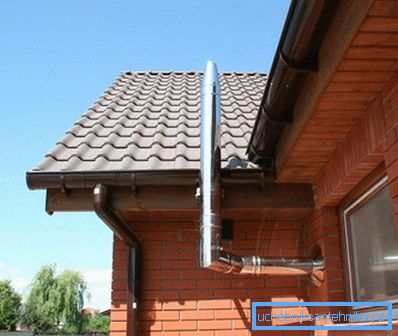

Atunci când este amenajată ventilația de evacuare prin perete spre stradă, este posibil să se reducă efortul muncii, deoarece nu este nevoie să atingeți tavanul și acoperișul. În plus, lungimea țevii poate fi redusă prin îndepărtarea de porțiunea de creastă.

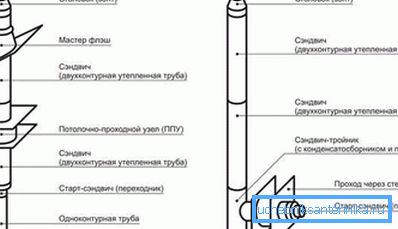

Procesul de asamblare a sistemului este prezentat mai jos.

1. Se aplică un marcaj preliminar pe suprafața peretelui pentru a facilita tăierea unei găuri. Se recomandă amplasarea deschiderii în imediata apropiere a tavanului pentru a maximiza tracțiunea.
2. Cu ajutorul unui instrument special este tăiat îngrijit. După aceea elementul de colț este introdus în el. În interior, este instalată o supapă de reținere pentru a proteja împotriva influențelor externe.
3. De la stradă la colțul stabilit se atașează fragmentul următor - o conductă dreaptă. Este fixat cu cleme speciale. Pe partea superioară este instalat un deflector care împiedică intrarea în interior a precipitațiilor.

Fiți atenți! La asamblarea conductei de evacuare, se recomandă efectuarea de etanșare la îmbinări, altfel nu va fi posibilă realizarea celei mai eficiente evacuări a aerului evacuat.

Despre circulația internă

Pentru trecerea fluxurilor de la o cameră la alta se folosesc grătare speciale. Dacă le instalați pe ușă sau încastrați în perete, puteți obține o mișcare liberă a masei de aer. Acest lucru este necesar în cazurile în care doriți să omiteți aerul de alimentare la capotă.

Pentru a introduce un element într-o ușă sau perete, trebuie să faceți o tăietură corespunzătoare dimensiunilor piesei de lucru. După eliminarea unui fragment inutil, trebuie să introduceți cadrul principal în deschidere. Fixarea se realizează prin șuruburi, care sunt închise de panoul frontal.

Informații suplimentare

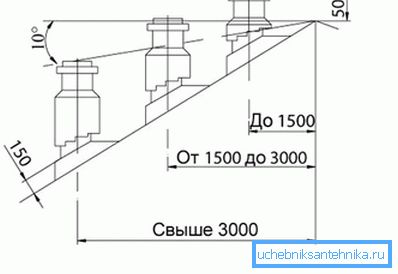

• Țeava de ventilație trebuie să se extindă astfel încât unghiul dintre creastă și partea superioară să nu depășească 10 grade, altfel nivelul de împingere va fi redus semnificativ.
• În partea interioară a conductelor, precum și la o distanță de cinci centimetri de ele nu ar trebui să fie plasate cabluri, conducte de gaz și alte elemente ale sistemelor de comunicații.
• Trecerea trebuie făcută pe capotă, chiar și cu ușile de interior închise, și nu în toate cazurile, trebuie să instalați grile. Este suficient să lăsați un spațiu sub lățimea de 1,5-2 cm.
• Aerisirea prea slabă a spațiului de locuit nu permite un nivel ridicat de siguranță pentru mediu, mai ales dacă materialele pe bază de materiale plastice, rășini de formaldehidă etc. au fost utilizate în procesul de finisare.

constatări

Această instrucțiune oferă o imagine a modului în care ventilația în locuință nu este făcută prin acoperiș, ci direct prin perete. Cu această opțiune, nu numai lucrul la dispozitiv este simplificat, dar există și posibilitatea de a economisi materii prime, deoarece lungimea țevii de ieșire poate fi redusă semnificativ. Videoclipul din acest articol reflectă informații suplimentare.
