Ventilație fără fum: principalele caracteristici și

În acest articol vom vorbi despre ceea ce constituie un sistem de ventilație fără fum, în funcție de ce criterii se calculează și care sunt caracteristicile dispozitivului său.

Probabil, nu există un singur obiect de construcție care ar fi complet protejat de aprinderea neautorizată. Pentru a îndepărta rapid și eficient fumul din cameră în caz de incendiu și pentru a limita răspândirea produselor de combustie, se utilizează sistemul de ventilație de evacuare a fumului.

Caracteristicile aplicației

Sistemul standard de ventilație împotriva fumului este utilizat pentru a alimenta aerul în afara obiectelor pentru scările interioare, arborii ascensorului și încuietorile pentru a preveni răspândirea produselor de ardere prin aceste încăperi (a se vedea și articolul Ventilarea pentru țiglă metalică - scopul și instalarea).

Un sistem de admisie proiectat corespunzător poate elimina eficient fumul și monoxidul de carbon atât din camerele care sunt direct întreținute în caz de incendiu, cât și din încăperile auxiliare, cum ar fi halele, coridoarele etc. Ca urmare, oamenii pot părăsi relativ în siguranță camera în care a fost detectat un incendiu.

Dispozitivele responsabile pentru îndepărtarea fumului, în conformitate cu cerințele privind siguranța în caz de incendiu, sunt obligatorii pentru instalare în spații precum:

• parcarea subterană și supraterană închisă;
• ateliere de producție și spații de depozitare;
• camere cu mulțime permanentă de oameni;
• săli de comerț și pavilioane;
• teatre și cinematografe;
• clădire atria peste 28 m;
• pasaje;
• coridoare de peste 15 m lungime care nu au lumină naturală (conform SNiP 41-01-2003)
• săli de așteptare la aeroporturi la gări, etc.

Printre funcțiile suplimentare ale sistemelor de eliminare a fumului se remarcă următoarele:

• crearea condițiilor optime de lucru pentru personalul responsabil cu întreținerea echipamentelor speciale care funcționează într-un ciclu continuu;
• asigurarea condițiilor necesare unei acțiuni eficiente de către brigăzile de pompieri la stingerea incendiilor și în timpul operațiunilor de salvare;
• asigurând condițiile necesare pentru funcționarea completă a unui număr de echipamente tehnologice de înaltă precizie.

Caracteristici de construcție

Proiectarea ventilației anti-fum se realizează ținând cont de particularitățile echipamentului de ventilație proiectat să funcționeze cu gaze încălzite la temperaturi ridicate. În plus, proiectarea și construirea unor astfel de sisteme se realizează pe baza necesității de a asigura lucrul coordonat al tuturor elementelor implicate în sistemele de ventilație.

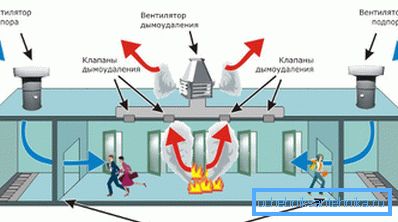

Pentru funcționarea unor scheme eficace de eliminare a fumului, astfel de elemente, cum ar fi:

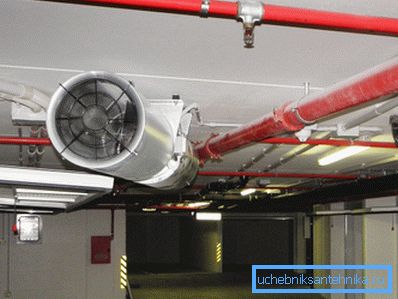

• ventilatoare special concepute și fabricate cu așteptarea de a funcționa în condiții de operare deosebit de dificile;
• canale de ventilație (colectoare, conducte de aer și mine) fabricate în conformitate cu normele de rezistență la foc;
• clapete de incendiu deschise și închise, inclusiv modificări ale fumului și ignifugului;
• uși și ecrane ignifuge de fum și gaze.

Important: Proiectarea sistemelor de ventilație de evacuare a fumului pe coridoarele clădirilor rezidențiale și publice se realizează separat de alte sisteme utilizate pentru protejarea spațiilor.

Calcularea sistemului de eliminare a fumului

Manualul de instrucțiuni pentru sistemele de evacuare a fumului asigură evacuarea produselor de combustie din zonele de fum. În standardele vremurilor URSS, suprafața acestor zone a fost estimată la 1500 m ?. Timpul trecut și eliminarea fumului în conformitate cu SNiP 41-01-2003 prevede o zonă de fum cu o suprafață de până la 3000 m ?.

La proiectarea sistemului cu propriile lor mâini pentru camere, a căror suprafață este mai mare de 3000 m?, Zona de fum ar trebui să fie împărțită în mai multe zone cu o suprafață de 3000 m?, Așa cum este specificat în reglementările relevante.

Calculul parametrilor de bază ai ventilației fără fum de clădire se realizează în conformitate cu cerințele din MDS 41-1.99 "Recomandări pentru protecția împotriva fumului în incendii".

Important: Pe lângă aceste standarde, sunt luate în considerare caracteristicile traseelor ​​de evacuare, lungimea acestora, numărul simultan de persoane care pot profita de aceste căi în timpul evacuării etc.

Calculul ventilației fără fumat are un singur scop, și anume determinarea debitului (cantității) aerului de alimentare, care este suficient pentru a fuma deasupra și nu a căzut sub înălțimea zonei superioare a coridorului, pe întreaga durată necesară pentru evacuarea oamenilor.

Ce trebuie să acorzi o atenție deosebită, efectuând astfel de calcule?

• Luăm în considerare posibilitatea unui incendiu în încăperi situate nu într-unul, ci în fiecare compartiment de incendiu al clădirii.
• Luăm în considerare faptul că, în medie, instalația de evacuare a evacuării fumului este caracterizată de o capacitate de până la câteva mii de metri cubi pe oră. În același timp, debitul în sistemul de protecție împotriva fumului cu aer proaspăt poate ajunge la zeci de mii de metri cubi pe oră.
• Luăm în considerare faptul că viteza maximă a aerului în canalele de aer fără fum atinge 11 m / s, în timp ce viteza recomandată variază între 9 și 11 m / s.

Recomandări pentru selectarea echipamentului

• Atunci când alegeți și achiziționați echipament de protecție împotriva fumului, economiile sunt necorespunzătoare. Faptul este că prețul unui astfel de echipament, chiar și în cea mai scumpă versiune, este cu un ordin de mărime mai mic decât costul echipamentului care poate fi evacuat în timpul unui incendiu.

Nu este necesar să reamintim că viața umană este neprețuită!

• Alegerea ventilatoarelor pentru a finaliza sistemul, acordăm prioritate unor modificări speciale care sunt proiectate pentru a lucra cu gaze încălzite la temperaturi critice (până la + 600 ° С). De regulă, modificările speciale împotriva fumului sau împotriva exploziilor sunt concepute pentru a funcționa în astfel de condiții.

• Instalarea ventilatoarelor împotriva fumului este permisă numai în încăperi izolate de ventilatoare convenționale.. Dacă nu există o cameră izolată pentru astfel de necesități, echipamentul poate fi instalat pe acoperișul unei clădiri.
• Sistemele de ventilație a permis utilizarea canalelor și conductelor din materiale necombustibile corespunzătoare clasei „U“ (limita rezistenței la foc EI 30, EI 150).
• Grilele pentru dispozitivul de primire a orificiilor de admisie a aerului din exterior ar trebui amplasate la mai puțin de 5 metri de locul presupuselor deversări de produse de ardere din sistemele de ventilație.

Caracteristicile organizării gestionării sistemelor de ventilație a fumului

Pentru ca testul de ventilație a fumului să aibă succes, este necesar să se stabilească o gestionare eficientă a sistemului.

Sistemul modern de ventilație pentru controlul fumului funcționează în două moduri:

• în modul automat, ventilația este pornită după declanșarea alarmei de incendiu;
• în modul de la distanță, ventilarea este activată prin apăsarea unui buton la ieșirea de urgență de la podea.

Important: sisteme de management de fum trebuie să fie proiectate în așa fel încât odată cu lansarea fanilor, în caz de incendiu închide automat sistemul de ventilație generală și aer condiționat, amplasate și care funcționează în incinta în care a avut loc incendiul.

concluzie

Deci, am considerat informațiile generale referitoare la construcția și funcționarea ventilație (a se vedea, de asemenea, articolul pentru sistemul de filtrare: utilizarea dispozitivului țintă, eșantionul de studiu).

Veți găsi mai multe informații utile vizionând videoclipul din acest articol.
