Ventilație individuală: soluții simple

Subiectul acestui articol este instalarea ventilației cu mâinile tale. Nu vor fi reflecții abstracte și calcule complexe: acest material este o încercare a autorului de a împărtăși experiența sa modestă în echiparea unui sistem de ventilație în propria sa casă. Deci, să începem.

preistorie

Cu ceva timp în urmă, autorul sa mutat într-o casă nouă. Era o clădire cu o înălțime, cu un subsol mare și înalt, care a fost imediat poziționată ca o sală de gimnastică acasă și un atelier. Mai târziu a fost planificată construirea unei poduri încălzite rezidențial.

Principala problemă a primului etaj rezidențial a fost lipsa completă a unui sistem de ventilație.

Consecințele, deja evidente la începutul primei ierni, au fost destul de previzibile:

• Aerul din încăpere, în ciuda aerului periodic, a devenit rapid învechit și umed.

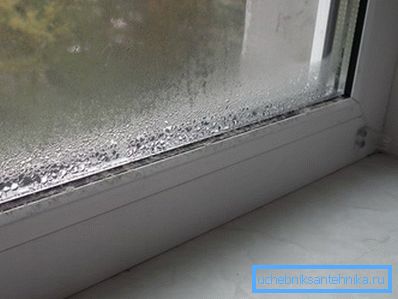

• Ferestrele cu un singur panou au fost acoperite în mod constant cu condensat, care a picurat în jos pe sticlă și a pus bazine pe ferestrele.

• În cele din urmă, subiectiv, casa a fost foarte rece. În ciuda faptului că termometrul a arătat destul de rezonabil +18 grade.

Referință: cu o creștere a umidității, capacitatea de căldură și conductivitatea termică a aerului. De aceea, în climatul rece este foarte dificil să se tolereze frigul și căldura.

Sarcina a fost evidentă: a urmat cu un timp și bani minime (cu care, după cumpărarea unei case, bineînțeles, nu era atât de bine), pentru a asigura o ventilație normală.

Un an mai târziu, în timpul construcției podului, a trebuit să proiectăm și să construim o altă buclă de ventilație separată. Deoarece fiecare dintre etaje avea o intrare separată, nu era de dorit să se combine conductele de aer.

așezări

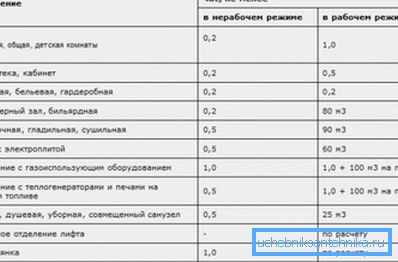

Pentru început, a fost necesar să se estimeze performanța de ventilare preconizată. Instrucțiunile pentru calculul acestuia au fost găsite în SNiP curent:

O estimare alternativă a performanței planificate se bazează pe numărul de persoane care se află în mod constant în cameră. O persoană în starea de veghe trebuie să dețină cel puțin 60 m3 / h; pentru o persoană de dormit - 30 m3 / oră.

Numărarea în funcție de primul algoritm a dat un rezultat de 240 m3 / oră, conform celui de-al doilea - 100 (consumul mediu de aer de două persoane, bazat pe 8 ore de somn și 16 ore de veghe).

Luând în considerare particularitățile layout-ului casei, a fost ales ca punct de pornire un punct de pornire de 120 m3 / h.

Parter

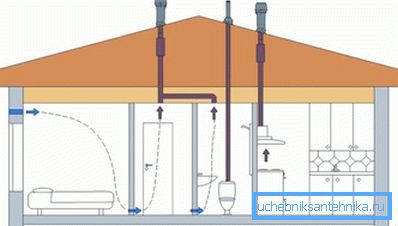

Diagrama schematică

După ce sa gândit la soluții posibile, alegerea autorului sa concentrat pe ventilația de evacuare cu inducție forțată și extragerea aerului într-un canal comun din mai multe camere - un dormitor, o baie combinată și o cameră de bucătărie-sufragerie. Sa hotărât ca fluxul de aer să fie pasiv, nu de pe stradă, ci într-o oarecare măsură neconvențional - prin subsol.

Au existat mai multe motive.

• Aparatul de ventilație aproape gata, de-a lungul tuturor încăperilor planificate să ventileze, exista deja. Constructorii în procesul de finisare au terminat cu un șanț de gips-carton o canelură între bolț, care a fost folosit pentru a susține plăcile de podea și peretele exterior. A rămas doar pentru a organiza selecția aerului din canal și a tăiat grătarul în el.

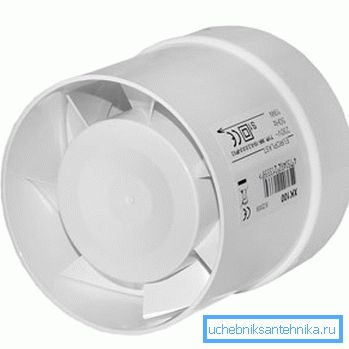

• Ventilația naturală a fost neatrăgătoare datorită performanțelor imprevizibile. Vânturile puternice caracteristice regiunii ar determina o accelerare accentuată a schimbului de aer; dar în căldura verii, cu o deltă de temperatură minimă între stradă și casă, ar cădea la aproape zero. Un ventilator de duct, dimpotrivă, ar trage 120 m3 / oră, indiferent de condițiile exterioare.

• Prețul minim al componentelor. Ușor înainte, trebuie menționat faptul că cheltuielile totale pentru achiziții nu au depășit 1.500 de ruble.
• Costuri operaționale simbolice. Iată o relație aproximativă între performanță și consumul de energie al unui ventilator de conductă:

Comentariile separate necesită circulația aerului proaspăt prin subsol.

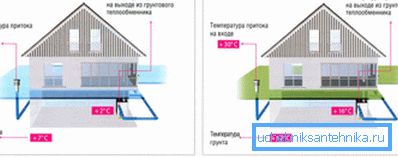

Există un astfel de lucru ca ventilația geotermală. Numele puternic descoperă o schemă simplă, conform căreia, în special, ventilația este adesea construită la o casă de țară cu propriile sale mâini: țevi de alimentare cu o lungime considerabilă sunt îngropate în sol puțin sub nivelul înghețării.

Referință: la o adâncime de un metru față de nivelul de penetrare a înghețului, temperatura solului nu depinde de regiune și este de + 8 - + 14С.

Ca urmare, aerul de admisie are o temperatură stabilă, care depinde foarte puțin de sezon și de condițiile meteorologice. În timpul verii, casele sunt relativ reci, iarna - caldă. Și toate acestea cu un consum minim de energie: energia electrică este cheltuită numai pentru transportul aerului.

Totuși, în acest caz special, sub casă exista o sursă de aer gata cu o temperatură constantă de aproximativ +14 grade - o pivniță uscată cu o suprafață de 75 de metri pătrați, încastrată cu mult sub nivelul de îngheț. Conectarea acestuia cu o pereche de canale cu cartiere de locuit din partea de sus a fost mult mai usoara decat a pune cateva zeci de metri de teava sub pamant.

A spus - făcut.

punerea în aplicare

1. Din lateralul străzii, prin peretele exterior, a fost străpuns un canal în canal. Pentru munca necesară punch cu o coroană.

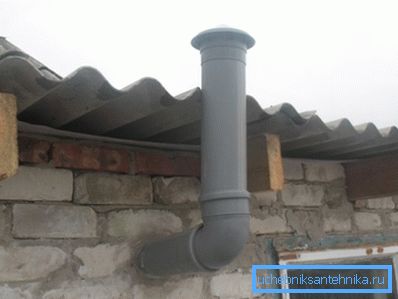

2. A fost pregătit un ansamblu dintr-o conductă standard de canalizare cu un diametru de 110 milimetri, un colț, o umbrelă (deflector) și o conductă de compensare. Acesta din urmă a permis să instaleze un ventilator de canal și să-l repare, lăsând conexiunea demontabilă.
3. Sub locul de instalare a ventilatoarelor, se introduce o gaură în canalul în care este instalată imediat un hatch din plastic cu un capac. În viitor, va fi utilă pentru întreținerea și / sau înlocuirea ventilatorului.
4. Un ansamblu dintr-o țeavă, un colț, o umbrelă și un ventilator cu firul de alimentare conectat este introdus într-o gaură în perete și sigilată. Spuma gata este sigilată cu chit acrilic: spuma poliuretanică nu-i plac radiațiile ultraviolete și începe să se destrame rapid în lumină.
5. Alimentarea cu ventilatorul este scoasă din cea mai apropiată priză prin canalul de cablu și este deschisă printr-un comutator.
6. În gips-carton, închiderea canalului, mai multe grile de ventilație sunt încorporate și o țeavă este trasă de pe capota de deasupra sobei bucătăriei.

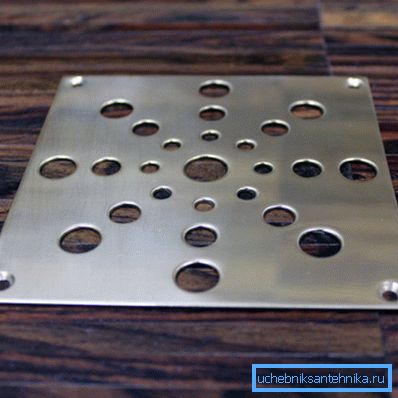

7. În deschiderile de podea sunt alese pentru extragerea aerului din subsol. Au fost închise prin grilaje cu plase pentru a proteja împotriva insectelor.

rezultate

Umiditatea și condensul pe ferestre sunt uitate, ca un vis rău. Aerul din casă a devenit proaspăt și moderat uscat.

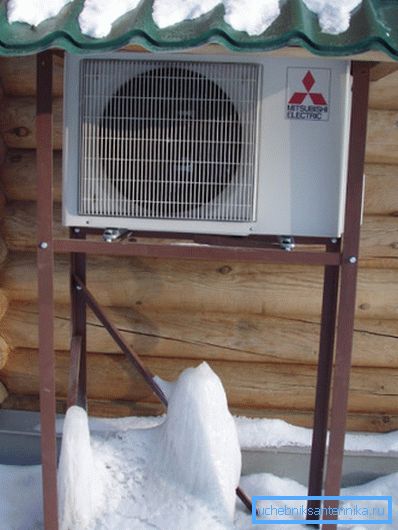

Datorită influxului de aer cald în timpul iernii, casa cu încălzirea oprită a menținut complet o temperatură de +12 grade. Pentru a menține o temperatură confortabilă de + 20-22 grade, funcționarea suficientă a unui aparat de aer condiționat invertor cu o putere termică de aproximativ 3,2 kW.

Nuance: scena - coasta Crimeei. Este clar că fluxul de căldură de 3 kilowați nu va fi suficient oriunde în Orientul Îndepărtat. În plus, convertizoarele în modul de încălzire rămân funcționale în cel mai bun caz la -25 ° C.

Canalul de ventilație din beton, conectat cu gips-carton, funcționează ca un zgomot foarte eficient. Lucrările ventilatorului în casă nu sunt audibile în principiu.

mansardă

Un an mai târziu, construcția podelei de la mansardă a atins punctul în care a fost necesar să se doteze ventilația în el.

Prin analogie cu primul etaj, ventilarea mansardei a fost făcută cu un flux pasiv. În locul unui ventil, în acest caz a fost folosită o conductă de canalizare cu un diametru de 110 milimetri - pur și simplu pentru că nu trebuia să meargă departe.

În acest moment, similitudinea cu sistemul de ventilație construit mai devreme sa terminat.

• Un canal dedicat de alimentare lipsește în principiu.. Orificiul de admisie a aerului este asigurat de scurgerile acoperite cu un acoperiș din tablă de oțel din pod. Există suficiente decalaje mici între foile de material de acoperire pentru acest scop din abundență.

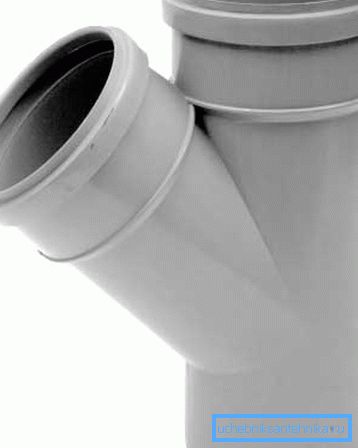

• O tijă este instalată în canalul ventilatorului în fața ventilatorului.. Prin unul dintre ieșirile sale, aerul este retras din baia combinată situată în mijlocul podului; prin al doilea - restul camerei este ventilat.

• Ventkanal plafon de gips ascuns. În tavanul băii se montează grila de admisie, la care un robinet al teiului este atașat strâns. Dar restul camerei este ventilat direct prin spațiul de deasupra tavanului: admisia de aer se duce direct din ea; din camerele de locuit aerul intră acolo prin patru grătare în colțurile mansardelor.

Apropo: aceasta asigură o ventilație constantă a coroanelor și izolației dintre ele.

Pe vaporașul stradal cu o umbrelă - deflector afișează printr-una din gabioane. Astfel, autorul sa eliberat de problemele de etanșare a producției: cana a fost suficientă pentru a umple și a putu; din apă și zăpadă este protejată de o consolă de acoperiș.

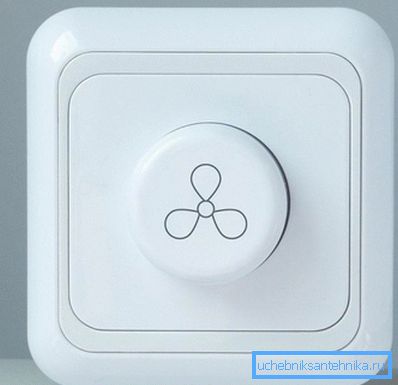

Circuitul de putere al ventilatorului a fost echipat cu un dimmer. Acesta vă permite să alegeți între modurile silențioase și productive de ventilație, în funcție de numărul de persoane care se află în pod.

concluzie

Este ușor de observat că construcția unui sistem eficient de ventilație sa dovedit a fi destul de simplă și nu prea scumpă.

Alte informații tematice, ca de obicei, pot fi găsite în videoclipul din acest articol. Mult noroc!
