Ventilație la foc: dispozitiv, cerințe de reglementare,

Ce ar trebui să fie o ventilație modernă împotriva incendiilor? Ce elemente sunt folosite în proiectarea și construcția sa? Există documente de reglementare care reglementează structura sa?

Să încercăm să răspundem la aceste întrebări.

sarcini

În primul rând, să aflăm ce probleme ar trebui să facă ventilația în caz de incendiu (vezi și articolul Robineții pentru ventilație: soiurile principale și caracteristicile lor distinctive).

De fapt, sunt trei.

• Este necesar să se împiedice răspândirea focului între încăperile de pe canalele de ventilație.. Tractarea constantă, aerul cald și un număr mare de produse de ardere incompletă pot provoca incendii secundare în întreaga clădire.

Cu toate acestea: majoritatea victimelor focului nu sunt victimele temperaturilor ridicate, ci fumul incintei. Lipsa vizibilității este dezorientantă, iar arderea oxigenului și acumularea de produse de ardere conduc rapid la pierderea conștiinței.

• Prin urmare, a doua cerință: ventilarea prin incendiu trebuie să asigure îndepărtarea rapidă și eficientă a fumului și a produselor de combustie. Sarcina este complicată de faptul că acestea sunt de obicei încălzite la temperaturi ridicate.
• În plus, persoanele aflate în procesul de evacuare au nevoie de aer proaspăt. Deci, avem nevoie nu doar de fum de evacuare, dar, de asemenea, ventilație forțată.

Cerințe nominale

Cerințele de bază privind siguranța împotriva incendiilor pentru ventilație sunt prezentate în manualul 13.91 până la SNiP 2.04.25-91. Evidențiați punctele-cheie ale documentului.

În cazul în care camera este împărțită cu bariere de incendiu, ventilația este montată separat pentru fiecare secțiune.

Ventilația generală la foc (de urgență) poate fi pentru:

1. Spații de locuit, publice și administrative;
2. Unitățile de producție atunci când sunt plasate pe mai mult de trei etaje;
3. Depozite și depozite atunci când sunt plasate pe cel mult trei etaje;
4. Depozitele, depozitele și spațiile industriale situate într-o clădire separată cu o singură etapă și având doar ușile la exterior.
5. Băi, băi, spălătorii și alte încăperi de uz casnic.

O cameră în care un număr mare de persoane este permanent sau temporar trebuie să fie dotată cu o conductă separată.

Pentru zonele de producție în care se pot forma amestecuri explozive, ventilarea se face și separat. Capacitatea de ventilație ar trebui să furnizeze cel puțin un schimb de aer pe oră.

Cu toate acestea: dacă înălțimea camerei este de peste 6 metri, aceasta poate fi limitată la 6 m3 pe metru pătrat.

În încăperile în care condițiile de producție pot conduce la formarea amestecurilor combustibile și explozive, prizele de aer ale ventilației de evacuare sunt situate la cel puțin 40 de centimetri de nivelul tavanului. Cu probabilitatea de acumulare a gazului detonant (un amestec de hidrogen și aer), distanța este redusă la 0,1 metri (pentru camerele cu înălțimi mai mari de 4 metri, este de 0,025 înălțimi, dar nu mai mult de 0,4 metri).

Eliminarea fumului ar trebui prevăzută pentru:

• Din sălile și coridoarele clădirilor industriale, administrative și de uz casnic cu o înălțime mai mare de 26,5 metri.
• De la coridoare de peste 15 metri fără ferestre luminoase.
• De pe coridoarele clădirilor rezidențiale până la 10 etaje și mai sus cu scări fără fum.

În plus față de documentul menționat mai sus, regulile de închidere a ventilației în caz de incendiu sunt specificate în clauza 12.4 a SNiP 41-01-2003

1. În caz de incendiu, lucrările de ventilație forțată pentru toate încăperile, cu excepția alimentării forțate a aerului pe coridoarele de evacuare și arborii ascensorului, se opresc.
2. Deconectarea poate fi efectuată atât prin eliminarea completă a alimentării de la tablourile de comandă, cât și printr-un circuit individual de comandă pentru fiecare sistem.

Cum funcționează

Cum se implementează toate sarcinile de mai sus ale sistemului de ventilație?

1. Când se recepționează un semnal de la detectoare (dispozitive care estimează temperatura sau transparența aerului) în sistemul de ventilație standard, ventilatoarele sunt oprite și supapele sunt activate, blocând complet funcționarea.
2. În același timp, supapele din sistemul de eliminare a fumului sunt deschise; fanii - aspiratoarele sunt alimentate. Începe pomparea produselor de combustie.
3. În paralel cu pomparea aerului poluat în puțurile ascensorului și pe traseele de evacuare, sunt furnizate volume mari de aer stradal curat.

Principalele probleme tehnice care pot apărea în timpul funcționării unui astfel de sistem sunt destul de previzibile. La temperaturile ridicate ale produselor evacuate de ardere, canalele de aerisire din zinc zincat cu pereți subțiri pot fi deformate cu scurgeri; părțile din plastic ale ventilatorului vor deveni rapid inutilizabile dacă sunt supraîncălzite.

De aici instrucțiunea:

• Conductoarele de incendiu sunt fabricate din oțel negru cu o grosime de 1,2 milimetri.
• Toți ventilatoarele și amortizoarele pentru sistemele de ventilație sunt fabricate din materiale rezistente la căldură.

glosar

Să ne familiarizăm cu câțiva termeni și definiții asociate sistemelor de ventilație împotriva incendiilor.

Terminologie comună

Ventilația tactică într-un incendiu este o tehnologie relativ nouă, care implică utilizarea unor ventilatoare mobile puternice pentru a crea fluxul de aer într-o clădire arzătoare. Obiectivele sunt identice cu cele descrise mai sus - îndepărtarea produselor de ardere și furnizarea de aer proaspăt pentru evacuarea persoanelor și pentru asigurarea funcționării în siguranță a pompierilor.

Ventilațiile controlate de ventilație sunt incendii cu un exces de materiale combustibile și un flux limitat de oxigen prin canalele de ventilație. Pentru a stinge, adesea este suficient să se blocheze complet funcționarea conductelor de ventilație.

echipament

Vom studia câteva elemente ale sistemelor de ventilație pentru prevenirea incendiilor.

Eliberarea independentă este un dispozitiv electromagnetic care dezactivează de la distanță sursa de alimentare a ventilatoarelor la un semnal de la terminalul portabil. O astfel de schemă de dezactivare a ventilației în caz de incendiu vă permite să reproduceți manual activitatea senzorilor.

Grilele de ventilare a focului sunt dispozitive de unică folosință care opresc circulația aerului în canalele de ventilație atunci când sunt supraîncălzite. Cum se implementează activitatea lor?

Rețelele laterale (lamele) sunt căptușeli subțiri de silicat de sodiu. Când este încălzit peste 100 de grade, baza minerală începe să crească rapid în volum, umplând lumenul și oprind complet mișcarea produselor de combustie. Limita de rezistență la foc a grătarului este de 45-120 de minute.

În ciuda designului simplu, prețul produselor este destul de ridicat: o grila rotunda cu un diametru de 100 milimetri va costa 3-3.5 mii de ruble cumparatorului.

Instalarea dvs. este extrem de simplă:

1. Grila este instalată în orificiul pregătit în canal.
2. Cadrul său este fixat cu material de etanșare siliconică rezistent la căldură sau mortar de ciment.

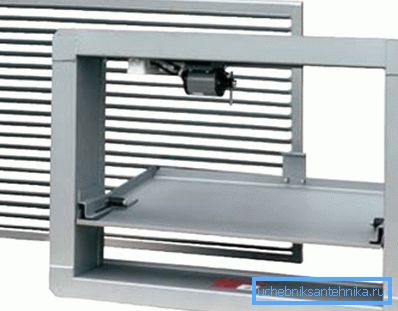

Spre deosebire de o grila, un amortizor de incendiu pentru ventilatie poate fi declansat de mai multe ori.

Ce ar putea fi aceste dispozitive?

• În mod normal deschis (ventilație suprapusă în caz de incendiu).

• În mod normal închis (deschiderea canalelor pentru îndepărtarea fumului).
• Acțiune dublă (închidere în caz de incendiu și deschidere după stingerea acestuia pentru îndepărtarea produselor de combustie).

Principiul de funcționare este simplu și clar: clapa într-una din pozițiile se suprapune peste canalul de ventilație. Cum și cum poate fi pusă în mișcare?

concluzie

Desigur, în revizuirea noastră miniaturală am introdus cititorul doar într-o mică parte a soluțiilor utilizate în proiectarea sistemelor de ventilație.

Videoclipul din acest articol, ca de obicei, îi va oferi atenție la informații suplimentare despre ventilația fumului. Mult noroc!
