Ventilație locală: tipuri și calcul

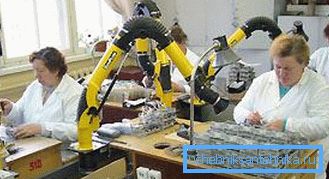

O astfel de definiție, deoarece ventilația locală indică în mod automat domeniul de aplicare al acesteia - acestea sunt în mod separat luate în zonele de lucru mici în producție și chiar în viața noastră de zi cu zi. Astfel de dispozitive de evacuare sunt montate deasupra meselor de lucru, unde este posibil să se emită gaze, deasupra forjelor de fierar și diferite cuptoare, iar în viața de zi cu zi întâlniți astfel de echipamente pe sobe de gătit (gaz sau electric). Dar aceste unități pot diferi una de alta în direcția fluxului de aer și vom vorbi despre acest lucru, precum și demonstrarea videoclipului din acest articol.

Ventilația la sol

Notă. Dacă într-un loc în interior există emisii de gaze nocive și această problemă poate fi rezolvată cu ajutorul ventilației generale, atunci sistemele locale de ventilație sunt deseori instalate. Avantajul lor în eficiență - un astfel de dispozitiv necesită mai puțină energie și, în plus, soluția locală a problemei nu permite gazelor să se răspândească dincolo de locul de muncă.

tipuri

• Cea mai importantă diferență dintre tipurile de ventilație pentru uz local este, după cum sa menționat deja, mișcarea fluxului de aer, prin urmare, poate fi fie aer proaspăt, fie aer evacuat..
• Opțiunea de evacuare este utilizată în cazurile în care este imposibil să se împiedice răspândirea substanțelor volatile periculoase sau mirositoare din locația localizată în întreaga cameră. Esența operației este de a capta aceleași substanțe prin mișcarea fluxului de aer și aruncându-le în spațiu deschis, adică pe stradă. În astfel de situații, vorbim despre gaze invizibile, precum și despre fum și praf, care poluează spațiul din apropiere.
• La domiciliu, acest tip de ventilație este familiar pentru toată lumea ca o hota de bucătărie. iar cei care trebuiau să dezasambleze o astfel de unitate cu mâinile lor puteau vedea pe unul sau mai mulți fani acolo. Lamele lor sunt întoarse astfel încât, în timpul rotației, se pare că suge aerul, mai ales dacă se ridică la locul cu un curent cald.

• Dar ventilația locală este utilizată sub forma unui duș de aer., unde fluxurile de aer mai reci sunt direcționate spre orice parte sau la un loc de muncă local și pentru aceasta se mai numește suflare. De asemenea, în unele fabrici din atelierele fierbinți s-au creat oaze reale, reprezentând cabine de înălțime de 2-2,5 m în care se injectează aer rece, ceea ce permite economii semnificative de energie în comparație cu cazul în care întregul atelier a trebuit să fie răcit.
• Dar fluxul de aer nu este întotdeauna rece, poate fi de asemenea cald sau chiar fierbinte., de exemplu, astfel de bariere de aer sunt create la cuptoare, care în practică arată ca un ecran prin care căldura cuptorului nu se răspândește (un efect similar, dar mai slab apare cu un radiator de încălzire situat sub fereastră). Pentru fierari și cuptoare de diferite tipuri, fluxul de aer agresiv direcțional ajută la menținerea arderii sau, la viteze mai mari, crește intensitatea acestuia.

Notă. Atât ventilația de evacuare cât și cea de admisie pot fi de două tipuri - individuale sau centrale. În primul caz, sistemul este amplasat deasupra unui loc de muncă local și are un domeniu destul de restrâns de prelucrare. În cel de-al doilea caz, sistemul poate fi amplasat deasupra unui grup de sarcini.

Calcularea sistemelor locale de evacuare

În general, calculul ventilației locale de evacuare se realizează prin utilizarea formulelor și luând în considerare numeroșii parametri ai camerei înseși, temperatura aerului, nocivitatea, puterea motorului etc., deși acest lucru se aplică numai producției, ceea ce nu este întotdeauna cazul. Dar dacă vine vorba de calcule, atunci vom fi interesați de umbrela de evacuare - tocmai aceasta trebuie să fie luată în considerare înainte de toate, astfel încât toate substanțele nocive să ajungă la el, și nu în apropiere.

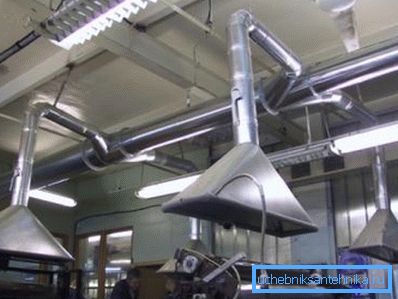

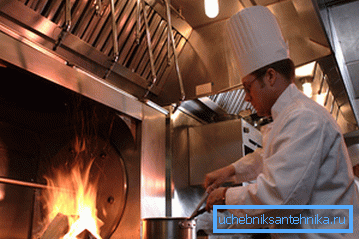

Umbrela este cel mai convenabil dispozitiv pentru evacuarea locală, în special pentru formele de fierar, sobe de gătit, sobe cu foc deschis, băi calde și așa mai departe - aerul încălzit se ridică sub cupola însăși, unde intră în conducta de ventilație. Bineînțeles, umbrela, conform instrucțiunilor, ar trebui să fie localizată cât mai aproape de sursă, în orice caz, pe cât posibil.

Valoarea de pornire pentru viteza de curgere în deschiderea de lucru a acestei umbrele este considerată a fi o valoare de la 0,15 la 1,25 m / s. Viteza este direct proporțională cu cantitatea de gaze toxice și zona de suprapunere - cu cât sunt mai multe gaze și cu atât este mai mică cupola, cu atât este mai intensă aspirația.

Capacitatea unității (m3 / h) sau volumul aerului evacuat se calculează folosind formula L = 360abv - aici simbolurile a și b reprezintă perimetrul deschiderii de lucru în metri și simbolul v în viteza debitului de aer (m / s) din această deschidere.

Calcule separate sunt, de asemenea, necesare pentru mesele și instalațiile de sudare, deoarece este imposibil să se atârne o umbrelă de evacuare peste un astfel de loc (pur și simplu se va interfera), prin urmare, în funcție de necesitate, se instalează o suflare în formă de pâlnie sau cu o lungime de 250 mm până la 350 mm. În astfel de situații, pentru calcule se folosește o altă formulă, care arată ca L = ko3vI, aici valoarea ko este coeficientul pentru aspirația canalului sau canalului (slotul 12, pâlnia - 13,2), iar simbolul I indică curentul de sudare în amperi A).

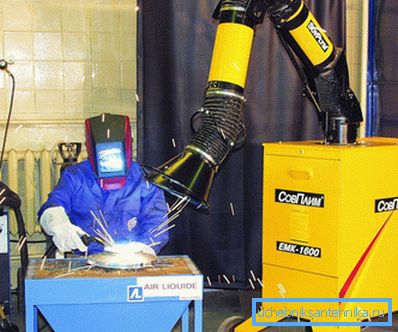

Pentru locul de muncă al unui sudor, acest tip de ventilație poate fi realizat diferit, deși, conform aceluiași principiu, de exemplu, poate fi o țeavă cu o umbrelă conectată la lateral, dar poate fi de asemenea sub formă de grătar pe masa de lucru, unde sunt aspirate gaze partea opusă. Cea de-a doua opțiune este cea mai favorabilă pentru persoana care lucrează acolo, deoarece, în acest caz, practic nu inhalează gaze nocive. Capacitatea unității de pompare a aerului (m3 / h) trebuie să fie calculată pe baza numărului de electrozi pe care sudorul este capabil să îl utilizeze pentru o oră, precum și prin prezența oricăror substanțe nocive în ele.

Din roțile de șlefuire, șlefuire și lustruire, care sunt instalate pe mașinile respective, atunci când se utilizează o cantitate mare de praf, ventilația de evacuare a acestor mașini este necesară pentru a menține sănătatea lucrătorilor. Pentru a îndepărta praful și particulele mici de materiale abrazive eliberate în timpul funcționării, cercul este acoperit cu o carcasă, care, la rândul său, este conectată la o conductă de aer, la capătul căruia este un ventilator de evacuare cu o anumită capacitate. Este foarte important ca canalul de aer să fie direcționat paralel cu linia de mișcare a prafului și a abrazivului, adică faptul că aceste deșeuri zboară în direcția înainte, fără obstacole.

Cu cât fluxul de aer trece mai rapid prin conductă, cu atât va fi mai eficientă capacul de protecție. Dar crește și mai mult dacă se montează un șorț special în partea din față a carcasei, ceea ce nu permite ca praful și particulele abrazive să se ridice (costul ventilației nu va crește mult de la instalarea vizierului).

Necesitatea unei anumite puteri de ventilație (capacitatea în m3 / h) depinde direct de diametrul cercului. Aici se folosește formula L = 1000DA - valoarea D este diametrul cercului, iar valoarea A este coeficientul în funcție de diametrul său. Deci, dacă D = 0.25 m, atunci coeficientul este 2, dacă D = 0.6 m, atunci coeficientul va fi 1.8 și așa mai departe. Între aceste valori puteți găsi media aritmetică.

concluzie

Nu veți avea nevoie de calcule la domiciliu, indiferent dacă este vorba de o capotă de aspirație pe o plită sau de un atelier de lucru deasupra locului de muncă. Dacă unitățile finite sunt vândute pentru bucătării, ventilația locală este de obicei asamblată independent în atelier și puterea sa este de obicei determinată prin testare.
