Ventilatoare pentru ventilație: o prezentare generală a

Selectarea ventilatorului pentru sistemul de ventilație este unul dintre momentele cele mai importante în proiectarea circuitelor de schimb de aer. Este extrem de important ca dispozitivul selectat să furnizeze performanțele necesare, iar admisia / îndepărtarea aerului se efectuează în cantitatea potrivită.

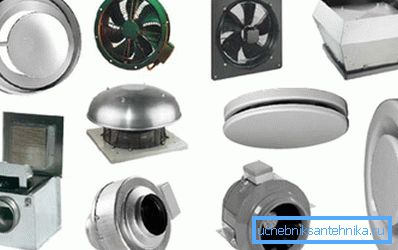

Mai jos, luăm în considerare tipurile de ventilatoare utilizate în diferite situații și oferă, de asemenea, o serie de sfaturi privind instalarea unităților pentru nevoile interne.

Soiuri de modele

radial

Structurile radiale sunt numite dispozitive, în care piesele de lucru - lamele - sunt situate pe jantă. Bratul se rotește în jurul unei axe, creând un curent de aer de înaltă presiune.

Fiți atenți! În majoritatea cazurilor, astfel de sisteme sunt instalate în afara incintei - pe acoperiș sau pe console de perete la distanță. Instalarea internă a ventilatoarelor radiale este justificată numai pe podeaua tehnică.

Eficiența unui astfel de dispozitiv, precum și a altor parametri, este determinată de forma fanelor de admisie a aerului.

• Modelele cu palete curbate înapoi în raport cu direcția de rotație a jantei, demonstrează o bună eficiență numai atunci când lucrează cu aer curat. Destul de des, acest design are un ventilator pentru ventilație. În ceea ce privește avantajele acestui model, cel mai important ar trebui să fie considerat un nivel scăzut de zgomot atunci când lucrați chiar și la limita de putere.
• Lamele drepte (spate radiale și deflectate) sunt adesea folosite în construcția de sisteme pentru îndepărtarea aerului poluat. Configurația rotorului împiedică pătrunderea contaminanților în părțile rotative ale axei și jantă, ceea ce reduce semnificativ uzura pieselor și facilitează întreținerea preventivă.
• Lamele cu curbură orientată asigură o eficiență ridicată a schimbului de aer, chiar și la o presiune relativ scăzută. Forma părții de aripă permite obținerea unei performanțe bune în ceea ce privește dimensiunile relativ mici ale dispozitivului, deoarece astfel de modele sunt preferate în proiectarea sistemelor de schimb de aer pe piața internă.

Avantajele generale ale acestui tip de dispozitiv includ o injecție bună a aerului, care asigură o intrare excesivă, ceea ce înseamnă că sunt create condiții pentru buna funcționare a gazelor de eșapament.

axial

Ventilator axial (axial) - cel mai frecvent model utilizat în majoritatea dispozitivelor de evacuare. Aceste dispozitive sunt echipate cu hote de evacuare, sisteme de curgere forțată, tavane, ventilatoare de podea etc.

Designul acestui tip de dispozitiv este destul de simplu:

• Cuplul, ca și în cazul precedent, se transmite pe axa mecanismului.
• Imediat atașat la axa lamei (tipul de atașare așa-numit elice). Volumul aerului transportat depinde de forma și mărimea lamelor, ceea ce explică varietatea modelelor de pe piață.
• Pe de altă parte, montarea lamei direct pe axă duce la pierderi de performanță semnificative, deoarece cel mai adesea ventilatorul axial de ventilație este montat într-o carcasă sau conductă cilindrică cu goluri minime între pereți și lame.

Fiți atenți! Pentru a crește productivitatea, lamelele de ghidare sunt adesea instalate în spatele părții elicei. Montarea sistemului de schimb de aer în bucătărie sau baie se poate face cu propriile mâini, luând plăcile din oțel galvanizat ca părți.

diagonală

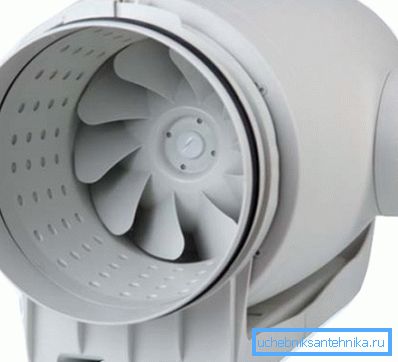

Un ventilator diagonal este rezultatul combinării principiilor prin care sunt construite modelele axiale și radiale:

• Lamele fixate la un unghi mare sunt montate pe rotor.
• Când roata se rotește, presiunea crește datorită unei creșteri a forței centrifuge.
• Mai mult, cu cât viteza de rotație a ventilatorului este mai mare, cu atât este mai mare presiunea injectată.

În ceea ce privește domeniul de aplicare al acestor dispozitive, este foarte limitat. De regulă, ventilatoarele centrifuge pentru sistemele de ventilație în sistemele de răcire cu aer forțat, precum și în circuitele de alimentare cu volum mare.

diametral

Dispozitivele diametrice sunt foarte diferite în ceea ce privește aspectul față de alte dispozitive care sunt utilizate pentru a asigura fluxul de intrare și evacuare:

• Rotorul este o tijă sau cilindru cu un diametru relativ mic.
• Lămpile de admisie a aerului sunt montate pe tija sau pe peretele exterior al cilindrului. Acestea pot avea un profil foarte diferit, dar cele mai frecvent utilizate modele sunt cu lamele curbate în direcția fluxului de aer.
• Aerul trece de la exteriorul ventilatorului, deoarece pentru a mări presiunea, părțile în mișcare sunt plasate, de obicei, în carcase speciale.

Acest design vă permite să mutați suficiente volume de aer suficient de mari. Din acest motiv, ventilatoarele diametre sunt utilizate acolo unde este necesar să se instaleze dispozitive relativ compacte, de exemplu, când se organizează perdele de aer etc.

Fiți atenți! Dezavantajul cheie al modelelor diagonale și diametrice este complexitatea ridicată, datorită căreia prețul dispozitivelor se dovedește a fi destul de mare. Cel mai adesea acestea sunt utilizate în rețelele industriale de schimb de aer, precum și în amenajarea circuitelor de ventilație ale clădirilor moderne de apartamente.

Sfaturi pentru alegere

Recomandări de instalare

Cel mai adesea, spațiile rezidențiale (case particulare și apartamente) nu sunt completate cu ventilație forțată. Acest lucru se datorează faptului că, în timpul procesului de proiectare, se ia în considerare așa-numita ventilație cu fantă, difuzarea aerului prin scurgeri în ramele de ferestre și uși.

Cu toate acestea, instalarea ferestrelor etanșe moderne, precum și ușile exterioare cu circuite de etanșare minimizează cantitatea de aer introdus, iar debitul se oprește aproape complet. În consecință, standardele de schimb de aer nu sunt îndeplinite nici măcar aproximativ, ceea ce afectează sănătatea noastră.

Pe de altă parte, după câțiva ani de funcționare a conductelor de evacuare fără o întreținere corespunzătoare, debitul lor este redus semnificativ. Ca urmare, nici fluxul, nici extractorul nu funcționează eficient, iar aerul din încăperile de locuit devine învechit și practic inadecvat pentru respirație.

Ieșirea va fi pentru a asigura fluxul de aer (ventilarea sau instalarea unor supape speciale) și instalarea dispozitivelor speciale de evacuare.

De regulă, astfel de dispozitive sunt montate:

• În bucătării. În primul rând, acestea sunt capace de evacuare care elimină fumul și aburul din spațiul de deasupra sobei, precum și ventilatoare speciale în ferestrele bucătăriei.

• În băi. Aici, cel mai adesea, o rețea de ventilație cu un ventilator este fixată sub tavan, ceea ce vă permite să scăpați rapid de mirosuri neplăcute.

Fiți atenți! De asemenea, ventilarea forțată a băii normalizează regimul de umiditate, ceea ce vă permite să protejați camera împotriva infecției cu ciuperci. În mod normal, trebuie avută în vedere și umiditatea ridicată a aerului evacuat, deoarece instrucțiunile recomandă instalarea dispozitivelor cu o bună impermeabilizare aici.

• În ateliere și în alte încăperi, care au nevoie de o hota operațională.

În plus față de instalațiile menționate mai sus, supape complexe de perete cu mecanisme de ventilație au devenit recent populare. Cele mai moderne modele de astfel de supape pot funcționa atât în ​​modul de intrare, cât și în modul de evacuare a aerului evacuat.

Definiția parametrilor

Problema cum se calculează puterea ventilatorului pentru ventilație este cea mai relevantă în proiectarea spațiilor industriale și a clădirilor publice: aici este localizat un număr mare de persoane, iar consumul de oxigen pe unitate de timp va fi semnificativ.

Pentru locuințele obișnuite, calculul va fi destul de simplu, deoarece posibilitățile de ajustare naturală sunt mult mai mari aici.

Instrucțiunile pentru determinarea parametrilor implică utilizarea următoarei formule:

L = L_normă * N, unde:

• L este volumul necesar de aer, m³/ h
• L_normă - rata consumului de aer de către o persoană pe unitate de timp (conform SNiP 41 - 01-2003, această valoare este de 60 m³/ h)
• N - numărul maxim de persoane care pot fi în cameră.

În plus, pentru a îmbunătăți eficiența, puteți utiliza multiplicatorul cursului de schimb al aerului (pentru camerele de zi - 1-2, pentru birouri - 2-3, pentru zonele de producție - 4 și mai mult).

Înmulțind cifra obținută în cazul anterior cu factorul corespunzător, obținem performanța recomandată a unității de ventilație. Apoi, va trebui doar să comparăm rezultatul calculului cu parametrii tehnici ai modelelor disponibile pe piață și să alegeți unul corespunzător.

concluzie

Informații despre cum să alegeți un ventilator pentru ventilație și ce tip de utilizare într-o anumită situație vor fi utile, în primul rând, pentru cei care intenționează să proiecteze toate comunicațiile din casă.

Pentru o cunoaștere mai detaliată a gamei de echipamente de schimb de aer, precum și a complexității aranjamentului rețelelor de ventilație, vă recomandăm să urmăriți videoclipul din acest articol.
